Макет схемы теплоснабжения (стр. 20 )

Таблица 5.15. Полная стоимость третьей очереди технического перевооружения НМЭС со строительством магистральной тепловой сети, тыс. руб.

	Всего	2010	2011	2012	2013	2014
ПИР и ПСД	21088	0	21088	0	0	0
Оборудование	201576	0	0	201576	0	0
Строительно-монтажные и наладочные работы	140694	0	0	140694	0	0
Всего капитальные затраты	363358	0	21088	342270	0	0
Непредвиденные расходы	34227	0	0	34227	0	0
НДС	71565	0	3796	67769	0	0
Всего смета проекта	469150	0	24884	444266	0	0
Смета проекта накопленным итогом	0	0	24884	469150	0	0

Все котельные, которые полежат выводу из эксплуатации (№№ 14, 4, 10, 1, 2, 7) переоборудуются в тепловые пункты с независимым присоединением внутриквартальных городских сетей. Остаются без изменения насосные группы для организации циркуляции теплоносителя по внутриквартальным тепловым сетям. Дополнительно размещаются:

n  теплообменники отопления;

n  теплообменники горячего водоснабжения

n  системы автоматизации тепловых пунктов.

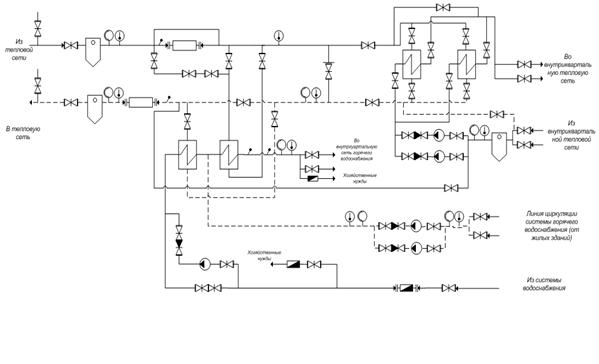

Схема присоединения внутриквартальных тепловых сетей к магистральным сетям, с использованием оборудования центральных тепловых пунктов, приведена на рис. 5.16. Эта схема присоединения может быть реализована только в том случае, когда все жилые здания в зоне действия ликвидируемой котельной оборудованы внутридомовыми системами горячего водоснабжения.

В любом случае последовательный перевод потребителей на независимую систему отопления и горячего водоснабжения будет главным направлением совершенствования систем теплоснабжения.

В дополнение к организации центральных тепловых пунктов, выполняется реконструкция внутриквартальных тепловых сетей по схеме проекта № 1.

Рисунок 5.16. Рекомендуемая схема центрального теплового пункта

В таблице 5.16 приведены результаты оценки финансовых потребностей, необходимых для технического перевооружения котельных с выводом из эксплуатации котлоагрегатов и устройством центральных тепловых пунктов.

Таблица 5.16. Проект 3 "Перевооружение котельных в тепловые пункты"

	Всего	2010	2011	2012	2013	2014	2015
ПИР и ПСД	4635	0	4635	0	0	0	0
Оборудование	74672	0	0	36782	37890	0	0
Строительно-монтажные и наладочные работы	29869	0	0	14713	15156	0	0
Всего капитальные затраты	109175	0	4635	51495	53046	0	0
Непредвиденные расходы	5664	0	0	5664	0	0	0
НДС	20671	0	834	10289	9548	0	0
Всего смета проекта	135511	0	5469	67448	62594	0	0
Всего смета проекта накопленным итогом		0	5469	72917	135511

В таблице 5.17 приведены результаты оценки финансовых потребностей, необходимых для реконструкции тепловых сетей в зоне действия котельных, подверженных техническому перевооружению.

Таблица 5.17. Проект 4 "Реконструкция тепловых сетей в зонах действия выводимых из эксплуатации котельных»

	Всего	2010	2011	2012	2013	2014
ПИР и ПСД	7168	0	7168	0	0	0
Оборудование	124720	0	0	56890	67830	0
Строительно-монтажные и наладочные работы	49888	0	0	22756	27132	0
Всего капитальные затраты	181776	0	7168	79646	94962	0
Непредвиденные расходы	8761	0	0	8761	0	0
НДС	34297	0	1290	15913	17093	0
Всего смета проекта	224834	0	8458	104320	112055	0

Общая стоимость проекта технического перевооруженияГТЭЦ, технического перевооружения выводимых из эксплуатации котельных и переоборудование их в ЦТП, строительство магистрального теплопровода и реконструкцию тепловых сетей в зоне действия преобразованных котельных составит 829,5 млн. руб. (см. таблицу 5.18).

Таблица 5.18. Общая стоимость реализации проекта с комбинированной выработкой тепла и электроэнергии, тыс. руб.

	Всего	2010	2011	2012	2013	2014
ПИР и ПСД	32891	0	32891	0	0	0
Оборудование	400968	0	0	295248	105720	0
Строительно-монтажные и наладочные работы	220451	0	0	178163	42288	0
Всего капитальные затраты	654309	0	32891	473411	148008	0
Непредвиденные расходы	48652	0	0	48652	0	0
НДС	126533	0	5920	93971	26641	0
Всего смета проекта	829495	0	38811	616035	174649	0
Смета проекта накопленным итогом	0	0	38811	654846	829495

Стоимость приобретаемого оборудования и материалов составит 401 млн. руб. а строительно-монтажных и наладочных работ – 220,5 млн. руб.
