Рис. 40. Схема профиля линии АВ на местности

Пример: уклон линии АВ и ее наклон n вычисляются как

;

7. Вычисление наклонной длины (L).

Наклонную длину линии L вычислить по формуле:

.

Пример: наклонная длина линии АВ (см. рис. 40) равна

.

Результаты вычислений, выполненных по формулам пунктов 5, 6, 7, 8, оформить в табл. 11.

Таблица 11

Вычисленные по формулам характеристики

Линия	Горизонтальное проложение l, м	Уклон линии i	Наклон линии n ° ¢ ²	Наклонная длина L, м
АВ	1 372,95	0,0135	1 03 35	1 373,19
ВС
СД
ДА

8. Вычисление периметра (П).

Периметр многоугольника П вычисляется по формуле

,

где Li – длина отдельной стороны;

n – число сторон многоугольника.

Пример: Периметр четырехугольника АВСД равен

ПАВСД = LАВ + LВС + LСД + LДА.

9. Вычисление поправок (DП, DS).

Все топографические карты масштаба 1 :созданы в равноугольной поперечно-цилиндрической проекции Гаусса – Крюгера. В этой проекции, как и в любой равноугольной поперечно-цилиндрической проекции, масштабы длин по меридиану m и по параллели n равны. При этом частные масштабы длин μ и площадей ρ с точностью до членов первого порядка малости определяются как

. (25)

Отклонение этих величин от единицы используется для характеристики относительного искажения длин Vμ и площадей Vρ. Последние с учетом формул (25) следует вычислить как

. (26)

В формулах (26) долгота λ и широта φ определяются для точки, расположенной в центре листа топокарты, причем долготу указанной точки надо определить относительно осевого меридиана зоны в радианной мере.

Долгота осевого меридиана зоны определяется по формуле:

L0 = (N – 30) × 6° – 3°,

где N – номер колонны.

Например, для топографической карты с номенклатурой N-41-84-В-г:

L0 = (41 – 30) × 6° – 3° = 63°.

Далее определяют долготу Lср для центральной точки листа карты;
в данном случае Lср составит 65°41¢15² (с учетом того, что Lзап = 65°37¢30², Lвост = 65°52¢30²). Тогда:

λ° = Lср – L0 = 2°41¢15².

Полученное значение необходимо перевести в радианную меру, с учетом того, что l° = π/180 = 0,017444; 1¢ = π /= 0,00029.

Широта для центральной точки листа карты определяется с учетом того, что для карты данной номенклатуры φсев = 53°45¢ и φюж = 53°40¢. Тогда φср составит 53°42¢30².

Поправки за счет искажений проекции в периметр и площадь определить как

(27)

и внести их в конечный результат:

. (28)

В формулах (27) и (28) используются значения П и S, вычисленные для четырехугольника АВСД.

Результаты вычислений, выполненные в данном пункте, оформить в табл. 12.

Таблица 12

Вычисление периметра П и площади S четырехугольника

Периметр П, м	Площадь S, м2	Относительные искажения	Поправки в	Конечные значения
длин Vm	площадей Vr	периметр DП, м	площадь DS, м2	периметр Пк, м	площадь Sк, м2

10.3.3. План выполнения второй части задания

1. Вычисление средней высоты.

Первоначально следует построить сетку квадратов (со стороной 1 см), площадь которой полностью накрывала бы изображение четырехугольника, а ориентировка шла по линиям километровой сетки на топокарте (рис. 41).

Вычислить среднюю высоту области по ранее приведенной формуле , в которой Нi – высоты точек, расположенных в узлах квадратной сетки четырехугольника АВСД, n – количество точек, в которых определялись отметки точек.

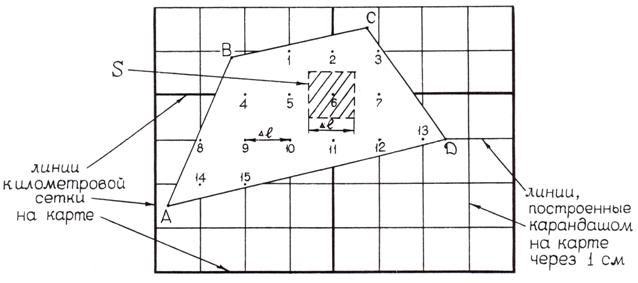

Рис. 41. Схема узловых точек квадратной сетки

Результаты вычислений отметок следует занести в табл. 13.

Таблица 13

Высоты точек

Номера точек	Высоты точек Нi, м	, м	DНi, м2
1
2
3
...
n

2. Определение параметров новой (искомой) точечной квадратной сетки.

Расчет числа точек выполнить по формуле (18) , в которой = 1 м (по условию задания); = 1/3 h (h – высота сечения рельефа на топографической карте); σН – по формуле (11). Расстояние между точками квадратной сетки рассчитать по формуле (13) и выразить его в масштабе карты. При этом в формуле (13) следует использовать конечное значение площади четырехугольника Sк, найденное по формуле (28).

Результаты вычислений оформить в табл. 14.

Таблица 14

Вычисленные по формулам характеристики

Средняя высота `Н, м	Среднеквадратическое отклонение σН, м	Количество точек (искомое) n1	Расстояние между точками на местности Dl1, м	Расстояние между точками в масштабе карты Dl'1, м

10.3.4. План выполнения третьей части задания

1. Вычисление объемов перемещаемого грунта.

Вычисление объемов перемещаемого грунта выполнить с использованием точечной квадратной палетки (см. рис. 41), по формуле (8). При этом принять . Тогда объемы снимаемого и досыпаемого грунтов (рис. 42) будут определяться как

, (29)

где i – точки, в которых

и

, (30)

где i – точки, в которых .

Общий объем перемещаемого грунта следует вычислить как

Vобщ. = |Vсн. грунта| + |Vдос. грунта|.

В формулах (24) и (25) Dl следует выразить в метрах.

Оценку погрешности определения объемов грунта выполнить по формуле

Все расчеты характеристик оформить в табл. 15.

Таблица 15

Результаты вычислений характеристик

Объемы грунтов	Относит. погрешность MV, %
Vcн. грунта, м3	Vдос. грунта, м3	Vобщ., м3

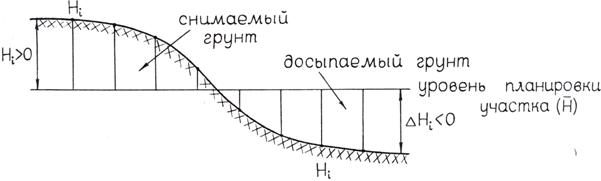

Рис. 42. Профиль участка относительно высоты планировки

2. Построение фрагмента эскиза карты перемещения грунта.

Построение фрагмента выполняется на кальке, наложенной на участок четырехугольника АВСД, обозначенного на карте.

На кальке вычерчиваются контур четырехугольника и изолинии высоты планировки участка, снимаемого и досыпаемого грунтов (рис. 43).

Изолинии проводятся через 5 метров интерполированием. За нулевую изолинию перемещения грунта принимается изолиния, проходящая через точки, соответствующие средней высоте области . Изолинии снимаемого и досыпаемого грунтов строятся путем отсчета от «нулевой» изолинии.

Изолинии снимаемого грунта помечаются знаком «минус» у своих цифровых надписей, а изолинии досыпаемого грунта – знаком «плюс». Целесообразно выделить нулевую изолинию красным цветом, а изолинии снимаемого и досыпаемого грунтов – разными цветами, например, синим и зеленым соответственно.

В окончательном виде эскиз фрагмента карты перемещения грунтов должен иметь вид, как на рис. 44.

Рис. 43. Построение изолиний перемещаемого грунта

1 :

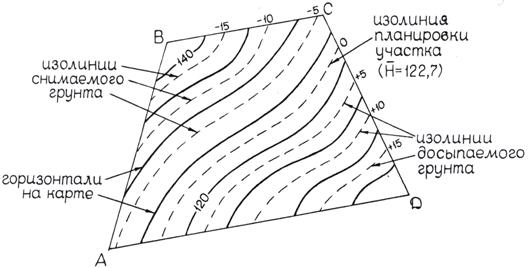

Рис. 44. Фрагмент эскиза карты перемещения грунта:

– изолиния планировки участка; – изолинии
досыпаемого грунта; – изолинии снимаемого грунта

10.4. Задание «Составление фрагмента тематической
значковой карты»

10.4.1. Цель и содержание работы, план ее выполнения

Цель задания: освоение методики картографирования специальной информации на тематической карте с помощью способа значков.

Содержание задания: рассчитать и воспроизвести на предложенном фрагменте общегеографической основы Новосибирской области условный знак выбросов вредных веществ в атмосферный воздух в промышленном центре.

Статистические данные для выполнения задания приведены в разделе 10.4.3. данного пособия. Номер варианта задания выбирается, исходя из номера зачетной книжки: последняя цифра номера книжки должна соответствовать номеру варианта (цифра «0» соответствует варианту № 10). Эскиз фрагмента общегеографической основы на территорию Новосибирской области приведен на рис. 45.

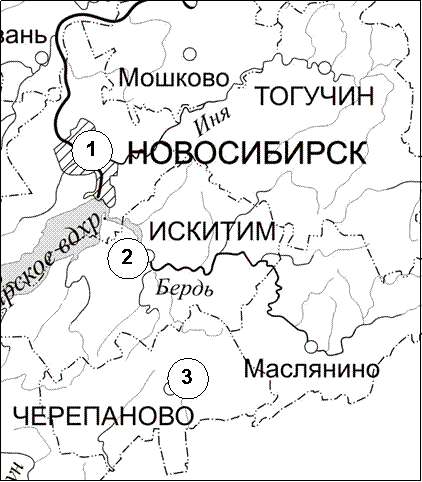

Рис. 45. Эскиз фрагмента общегеографической основы на территорию
Новосибирской области (масштаб 1 : 4 000 000)

Цифрами 1, 2, 3 на фрагменте обозначены места для привязки условных знаков стационарных источников загрязняющих выбросов в атмосферу.

Материалы для работы:

1.  Модельные статистические данные о выбросах загрязняющих веществ в атмосферу (по промышленным пунктам).

2.  Эскиз фрагмента общегеографической основы карты для привязки элементов тематического содержания.

3.  Калькулятор для выполнения расчетов, компьютер и геоинформационные программные средства (ГИС MapInfo или аналогичные ей) или чертежные принадлежности.

План выполнения задания:

1. По данным об общем годовой объеме выбросов вредных веществ в атмосферу (указанном во втором столбце таблицы билета) выбирается радиус круга R (рис. 46) в соответствии со следующими условиями:

-  если общий годовой объем выбросов в данном промышленном центре превышаетт, то радиус круга условно предлагается принять равным 12 мм;

-  если общий годовой объем выбросов в данном промышленном центре составляет от 5 000 до 9 999 т, то радиус круга условно предлагается принять равным 10 мм;

-  если общий годовой объем выбросов в данном промышленном центре составляет 4 999 т или менее, то радиус круга условно предлагается принять равным 5 мм.

2. Определившись с радиусом условного знака, его привязывают к центру контура самого крупного населенного пункта (Новосибирск) на фрагменте общегеографической основы (рис. 47).

Рис. 46. Выбор радиуса условного знака	Рис. 47. Привязка условного знака к населенному пункту

3. Рассчитывается угловая величина четырех секторов, на которые должен быть подразделен круглый условный знак. При этом используются данные из третьего столбца таблицы, помещенной в билете: «удельный вес загрязняющих веществ различных классов опасности, %». Составляется пропорция следующего вида:

весь объем выбросов (100 %) – 360° (вся площадь круга);

удельный вес веществ первого класса
опасности (процент, указанный в билете) – х°.

Показатель х вычисляется, как удельный вес вредных веществ первого класса опасности, умноженный на 360 и поделенный на 100. Полученное число – это угловая величина 1-го сектора в условном знаке. Чтобы построить этот сектор, в верхней части условного знака проводят вертикальный радиус и от него откладывают по часовой стрелке необходимый угол (рис. 48).

Рис. 48. Построение первого сектора в условном знаке
(контур населенного пункта не показан)

4. Аналогично рассчитывается угловая величина для двух других секторов, отображающих удельный вес вредных веществ 2-го и 3-го классов опасности в выбросах данного промышленного пункта. При построении угловая величина 2-го сектора откладывается от края 1-го сектора; а угловая величина 3-го сектора – от края 2-го. Оставшаяся часть площади условного знака отдается под вещества 4-го класса опасности (рис. 49).

Рис. 49. Построение 2-го и 3-го секторов в круге

5. В соответствии с условно принятыми цветами для разных классов опасности вредных веществ, условный знак раскрашивается следующим образом: 1-й сектор – в розовый цвет, 2-й – в красный, 3-й – в оранжевый, остальная часть круга – в желтый.

Общий вид законченной работы приведен на рис. 50.

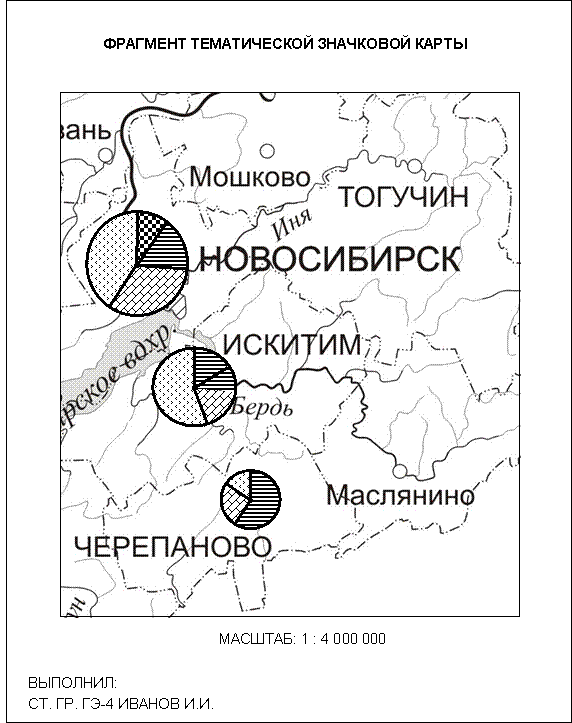

Рис. 50. Общий вид готовой работы, подлежащей сдаче

10.4.2. Пример расчета и построения условного знака
стационарного источника загрязняющих выбросов в атмосферу

В соответствии с исходными данными осуществляется следующая последовательность вычислений:

1. Выбирается радиус знака. Общий годовой объем выбросов от промышленного центра Новосибирска – болеетонн, следовательно, радиус условного знака принимается равным 1,2 см.

2. Рассчитывается угловая величина трех секторов условного знака для 1, 2 и 3-го классов опасности. Составляется пропорция, исходя из следующих условий:

100 % – 360°;

9 % – х° 1 классА.

х°1 классА = 9 × 360 / 100 = 32,4°; вычисленное значение округляется до целых. В итоге величина 1-го сектора будет равна 32°.

100 % – 360°;

17 % – х° 2 классА.

х°2 классА = 17 × 360 / 100 = 61,2°; округлив до целых, получаем 61° – это величина 2-го сектора в условном знаке.

100 % – 360°;

34 % – х° 3 классА.

х°3 классА = 34 × 360 / 100 = 122,4°; округлив до целых, получаем 122° – это величина 3-го сектора в условном знаке.

1.  Строится условный знак, с подразделением его площади на 3 сектора тех величин, которые получились в результате расчета в предыдущем пункте. Затем выполняется окрашивание этих секторов в требуемые цвета (рис. 51).

Рис. 51. Пример круглого структурного условного знака в готовом виде:

– розовый цвет (1-й класс опасности); – красный цвет (2-й класс опасности); – оранжевый цвет (3-й класс опасности); – желтый цвет (4-й класс опасности)

10.4.3. Варианты практических заданий
