Задание №1

По данным Таблицы 1 построить в полулогарифмическом масштабе суммарную кривую гранулометрического состава грунта. Вычислить степень неоднородности грунта. Определить вид грунта (ГОСТ )

Таблица 1 – Гранулометрический состав грунта

Номер варианта	Содержание частиц (в %) при их размере, мм
>10	10-5	5-2	2-1	1-0,5	0,5-0,25	0,25-0,1	<0.1
0	-	-	-	1.0	96.8	0.83	0.3	0,87
1	-	45.8	38.0	5.8	4.0	4.2	0.2	0,2
2	3	17.1	46.0	21.0	3.8	2.04	1.2	1,2
3	2	14.3	23.0	40.6	5.0	10.9	0.2	0,2
4	20	27.5	16.6	18.8	11.3	1.3	1.15	3,2
5	-	0.9	5.6	17.0	66.4	7.2	-	-
6	-	0.3	11.5	1.2	26.2	41.2	7.6	8,0
7	-	-	-	2.7	87.6	7.0	0.9	1,7
8	-	-	5.35	16.8	68.0	7.42	0.5	1,62
9	-	1.7	13.1	22.0	60.9	1.6	-	-

Задание №2

При бурении трех скважин расположенных (в плане) в углах равностороннего треугольника со стороной 160 м, встречены водоносные пески, подстилаемые водоупорными глинами. Используя приведенные ниже данные, постройте колонку одной из скважин и определите направление, скорость фильтрации и действительную скорость потока грунтовых вод (пропущенные в таблице значения в случае необходимости могут быть вычисленным по имеющимся данным)

	№ скважины	№ скважины	№ скважины
1	2	3	1	2	3	1	2	3
Варианты
1,2,3	4,5,6,7	8,9,10
Абсолютная отметка М:
устья скважины	24,3	22,1	29,4	37,0	39,5	44,7	61,3	67,0	59,2
уровня воды	22,4	19,9	27,3
кровли водоупора	19,5	16,7	24,1	30,6	34,0	36,5
Мощность Н водоносного пласта, м				4,6	3,7	5,1	9,0	12,4	8,2
Глубина d залегания уровня воды, м							1,5	2,3	1,9
коэффициент фильтрации k, м/сут	3,4	3,4	3,4	5,8	5,8	5,8	4,6	4,6	4,6
Пористость n песка, %	38	38	38	42	42	42	41	41	41

Пример выполнения.

Колонка скважины 1 приведена на рис.1 а. Для определения направления потока составляют (в масштабе) план расположения скважин (рис.1.б), указывают их номера и абсолютные отметки уровня грунтовых вод (УГВ) в каждой скважине. Направление потока в плане перпендикулярно гидроизогипсам. С этой целью между скважинами с максимальной (27.3) и минимальной(19,9) отметками УГВ путем линейной интерполяции находят точкой с отметкой равной 22,4 (точка А). через точку А и скважину 1 проводят гидроизогипсу. Направление потока перпендикулярно гидроизогипсе и направлено в сторону понижения УГВ

Скорость фильтрации вычисляют между любыми двумя точками, расположенными по направлению потока, по формуле v=ki, где i=(H1-H2)/l – расстояние между точками, в котором определились напоры. Для вычисления скорости фильтрации опускают перпендикуляр на гидроизогипсу и определяют расстояние.

Действительная скорость потока Vd =v/n.

Расход вычисляем по закону Дарси. Q=kih, где h – средняя мощность водоносного горизонта.

Рис.1.

Задание №3

При выполнении разведочных работ пробурено 12 скважин, расположенных в плане в углах квадратной сетки на расстоянии 25 м друг о друга. Используя данные таблицы, постройте на топографической основе карту гидроизогипс масштаба 1:500, приняв сечение горизонталей и гидроизогипс через 1 м. На карте покажите направление потока и выделите участки с глубиной залегания уровня грунтовых вод менее 2 м.

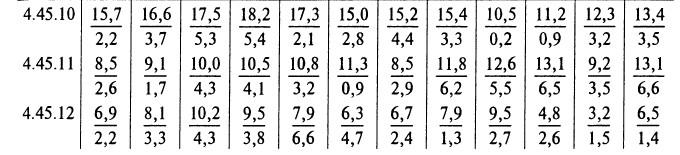

Абсолютные отметки устьев скважин (в числителе) и глубин залегания УГВ (в знаменателе).

Указания по построению карты гидроизогипс.

В заданном масштабе наносят на карту план расположения скважин, обозначая их кружками диаметром 2 мм. Слева от каждой скважины записывают ее номер, справа в числителе – абсолютную отметку устья, в знаменателе абсолютную отметку уровня грунтовых вод. Абсолютную отметку УГВ в каждой скважине вычисляют как разность между отметкой устья и глубиной залегания УГВ. Находят далее путем интерполяции между абсолютными отметками устьев скважин точки с абсолютными отметками, равными целому числу (по заданию сечение горизонталей и гидроизогипс через 1 м). Соединив точки с одинаковыми отметками плавными линиями, получают горизонтальный рельеф (тонкие лини). Аналогично путем интерполяции находят абсолютные отметки УГВ
