Ограничитель предназначен для работы в районах с умеренным и холодным климатом и промышленной атмосферой при сильном загрязнении внешней среды на открытом воздухе. Предельное верхнее значение температуры окружающей среды – плюс 45°С, нижнее – минус 60°С. Высота установки ограничителей – не более 1000 м над уровнем моря.

Ограничитель представляет собой защитный аппарат опорно-подвесного исполнения, содержащий последовательно соединенные оксидно-цинковые варисторы, заключенные в герметизированный полимерный корпус.

Данные ограничители рекомендуется устанавливать взамен разрядников РВО-10, РВП-10, РВМ-10*, РВРД-10*.

Ограничитель перенапряжений соответствует требованиям технических условий ТУ 34-2003.

Характеристики ограничителей перенапряжений типа ОПНп-10 кВ

Наименование параметра	Норма для исполнения по Uнд, кВ
1	2	3
Класс напряжения сети, кВ	10
Напряжение промышленной частоты, приложенное к ограничителю, допустимое в течение времени, кВдейств:	10,5	11,5	12,0
Напряжение промышленной частоты, приложенное к ограничителю, допустимое в течение времени, кВдейств: а) 20 мин. б) 10 с в) 1 с г) 0,15 с	12,2 14,1 15,5 16,3	12,8 14,8 16,2 17,0	13,3 15,4 16,9 17,8
Номинальный разрядный ток (грозовой импульс тока 8/20 мкс), А	10000
Классификационное напряжение при активной составляющей переменного тока 1 мА, кВ ампл., не менее	450
Остающееся напряжение, кВ, не более, при токе грозовых перенапряжений с амплитудой: а) 1000 А б) 5000 А в) 10000 А г) 20000 А	28,8 30,4 32,3 37,3	32,1 34,0 36,6 42,3	34,0 36,0 38,8 44,9
Остающееся напряжение, кВ, не более, при токе коммутационных перенапряжений на волне 30/60 мкс с амплитудой: а) 150 А б) 500 А	24,5 26,0	27,2 29,0	29,2 31,0
Остающееся напряжение, кВ, не более, при быстро нарастающих импульсах тока 1/10 мкс с амплитудой 10000 А	34,6	39,2	41,5
Пропускная способность ограничителя: а) 20 импульсов тока прямоугольной формы длительностью 2000 мс с амплитудой, А б) 20 импульсов тока 8/20 мкс с амплитудой, А в) 2 импульса большого тока 4/10 мкс с амплитудой, кА	450 10000 100
Классификационное напряжение при активной составляющей переменного тока 1 мА, кВ ампл., не менее	18,5	20,3	21,1

* Используется только при параллельном подключении не менее двух ОПН.

Габаритные размеры ограничителей перенапряжений типа ОПНп-10кВ

Тип ограничителя	Н-1 (УХЛ 1)/(УХЛ 2), мм	Н-2 (УХЛ 1)/(УХЛ 2), мм
ОПНп-10 кВ опорный	180/120	190/130

Ограничители перенапряжения нелинейные типа ОПНп-15КВ

Ограничитель перенапряжений нелинейный (далее – ограничитель) типа ОПНп-15КВ предназначен для защиты изоляции электрооборудования от коммутационных и атмосферных перенапряжений в сетях напряжением 15 кВ переменного тока частотой 50 Гц с изолированной или компенсированной нейтралью.

Ограничитель предназначен для работы в районах с умеренным и холодным климатом и промышленной атмосферой при сильном загрязнении внешней среды на открытом воздухе. Предельное верхнее значение температуры окружающей среды – плюс 45°С, нижнее – минус 60°С. Высота установки ограничителей – не более 1000 м над уровнем моря.

Ограничитель представляет собой защитный аппарат опорно-подвесного исполнения, содержащий последовательно соединенные оксидно-цинковые варисторы, заключенные в герметизированный полимерный корпус.

Ограничитель перенапряжений соответствует требованиям технических условий ТУ 34-2003

Характеристики ограничителей перенапряжений типа ОПНп-15 кВ

Наименование параметра	Норма для исполнения по Uнд, кВ
Класс напряжения сети, кВ	15
Наибольшее длительно допустимое рабочее напряжение ограничителя Uнд, кВдейств.	17,5
Номинальный разрядный ток (грозовой импульс тока 8/20 мкс), А	10 000
Пропускная способность (значение амплитуды прямоугольного импульса тока длительностью 2000 мкс), А	450
Остающееся напряжение, кВ, не более, при токе грозовых перенапряжений с амплитудой: 5000 А 10000 А 20000 А	51,8 55,8 64,4
Остающееся напряжение, кВ, не более, при токе коммутационных перенапряжений на волне 30/60 мкс с амплитудой: 150 А 500 А	42,7 45,3
Остающееся напряжение, кВ, не более, при быстро нарастающих импульсах тока 1/10 мкс с амплитудой: 5000 А 10000 А	- 60,4
Пропускная способность ограничителя: а) 20 импульсов тока прямоугольной формы длительностью 2000 мс с амплитудой, А б) 20 импульсов тока 8/20 мкс с амплитудой, А в) 2 импульса большого тока 4/10 мкс с амплитудой, кА	450 10000 100
Классификационное напряжение при активной составляющей переменного тока 1 мА, кВ ампл., не менее	31,0

Габаритные размеры ограничителей перенапряжений типа ОПНп-15 кВ

Тип ограничителя	Н-1 (УХЛ 1)/(УХЛ 2), мм	Н-2 (УХЛ 1)/(УХЛ 2), мм
ОПНп-15 кВ опорный	245/-	255/-

Ограничители перенапряжения нелинейные типа ОПНп-20КВ

Ограничитель перенапряжений нелинейный (далее – ограничитель) типа ОПНп-20КВ предназначен для защиты изоляции электрооборудования от коммутационных и атмосферных перенапряжений в сетях напряжением 20 кВ переменного тока частотой 50 Гц с изолированной или компенсированной нейтралью.

Ограничитель предназначен для работы в условиях сухого и влажного тропического климата при температуре окружающей среды от минус 10 до плюс 45°С.

Ограничитель представляет собой защитный аппарат опорного исполнения, содержащий последовательно соединенные оксидно-цинковые варисторы, заключенные в герметизирован - ный полимерный корпус.

Ограничитель перенапряжений соответствует требованиям технических условий ТУ 34-2003.

Характеристики ограничителей перенапряжений типа ОПНп-20 кВ

Наименование параметра	Норма для исполнения по Uнд, кВ
Класс напряжения сети, кВ	20
Наибольшее длительно допустимое рабочее напряжение ограничителя Uнд, кВдейств.	24
Номинальный разрядный ток (грозовой импульс тока 8/20 мкс), А	10 000
Пропускная способность (значение амплитуды прямоугольного импульса тока длительностью 2000 мкс), А	450
Остающееся напряжение, кВ, не более, при токе грозовых перенапряжений на волне 8/20 мкс с амплитудой: 100  5000 А 10000 А 20000 А	53,9 71,0 76,6 88,3
Остающееся напряжение, кВ, не более, при токе коммутационных перенапряжений на волне 30/60 мкс с амплитудой: 150 А 500 А	58,6 62,2
Остающееся напряжение, кВ, не более, при быстро нарастающих импульсах тока 1/10 мкс с амплитудой: 5000 А 10000 А	76,3 83,0
Пропускная способность ограничителя: а) 20 импульсов тока прямоугольной формы длительностью 2000 мс с амплитудой, А б) 20 импульсов тока 8/20 мкс с амплитудой, А в) 2 импульса большого тока 4/10 мкс с амплитудой, кА	450 10 000 100
Классификационное напряжение при активной составляющей переменного тока 1 мА, кВ ампл., не менее	42,4

Габаритные размеры ограничителей перенапряжений

Опорное испонение ограничителя перенапряжения типа ОПНп-20КВ

Тип ограничителя	Н-1, мм	Н-2, мм
ОПНп-20 кВ опорный	417	410

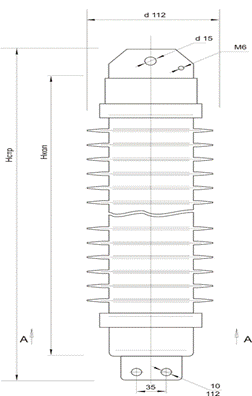

Подвесное исполнение ограничителя перенапряжения типа ОПНп-20КВ

Тип ограничителя	Н-1, мм	Н-2, мм
ОПНп-20 кВ подвесной	525	465

Ограничители перенапряжения нелинейные типа ОПНп-27,5 кВ

Ограничитель перенапряжений нелинейный (далее – ограничитель) типа ОПНп - 27,5кВ предназначен для защиты изоляции электрооборудования и контактной сети электрифицированных железных дорог от коммутационных и атмосферных перенапряжений в сетях напряжением 27,5 кВ переменного тока частотой 50 Гц с изолированной или компенсированной нейтралью.

Ограничитель рассчитан для работы в районах с умеренным и холодным климатом и промышленной атмосферой при сильном загрязнении внешней среды на открытом воздухе. Предельное верхнее значение температуры окружающей среды – плюс 45°С, нижнее – минус 60°С. Высота установки ограничителя – не более 1000 м над уровнем моря.

Характеристики ограничителей перенапряжений типа ОПНп-27,5 кВ

Наименование параметра	Норма для исполнения по Uнд, кВ
Класс напряжения сети, кВ	27,5
Наибольшее длительно допустимое рабочее напряжение ограничителя Uнд, кВдейств.	30
Расчетный ток коммутационных перенапряжений на волне 30/60 мкс, А	450
Остающееся напряжение, кВ, не более, при расчетном токе коммутационных перенапряжений	77,8
Остающееся напряжение, кВ, не более, при токе грозовых перенапряжений на волне 8/20 мкс с амплитудой: 500 А 5 000 А 10 000 А	79 95 102
Остающееся напряжение, кВ, не более, при токе коммутационных перенапряжений на волне 30/60 мкс с амплитудой: 150 А 500 А	58,6 62,2
Пропускная способность ограничителя: а) 20 импульсов тока прямоугольной формы длительностью 2000 мс с амплитудой, А б) 20 импульсов тока на волне 8/20 мкс с амплитудой, кА	450 10
