ОПНп 0,22-750 кВ в полимерных корпусах для сетей переменного и постоянного тока (стр. 1 )

ОПНп 0,22-750 кВ в полимерных корпусах для сетей переменного и постоянного тока.

Корпуса выполнены на основе высокополимерного кремнийорганического каучука трекинго-эррозионностойкой резины, гидрофобной, атмосферостойкой и не требующей профилактической чистки изоляции. Полностью взрывобезопасные (категория В по ГОСТу 16357), обладают высокой эксплуатационной надежностью и повышенной пропускной способностью. Использование ОПНп дает массу неоспоримых преимуществ перед ОПН, выполненными в стеклянных, фарфоровых и пластмассовых корпусах.

Не имеющий аналогов бесшовный способ прессования горячей вулканизацией кремний - органической резины на стеклопластиковый корпус позволяет формировать надежное защитное ребристое покрытие с высокой степенью влагозащищенности, гидрофобности, газонепроницаемости, термостойкости и морозостойкости, свето и озоностойкости, дает возможность использовать ОПН как в районах Крайнего Севера, так и в Южных районах с высокой степенью загрязненности, в сейсмоопасных районах и в условиях сильной вибрации и частых механических ударов, на подвижных составах ж/д и электротранспорта.

Преимущества ОПНп перед разрядниками и ОПН модульной последовательно-параллельной конструкции:

1. Варисторы – высоконелинейные резисторы объемного типа, применяемые в ОПН, имеют резконелинейную вольтамперную характеристику, обладают высокой стабильностью, которая не изменяется в процессе длительной эксплуатации ОПН.
2. Безинерционное отслеживание перепадов напряжений.
3. Большое быстродействие срабатывания ОПН при коммутационных и грозовых напряжениях.
4. Отличные пиковые электрические характеристики в широком диапазоне рабочей темпе ра - туры.
5. Применение варисторов в одноколонковом исполнении позволяет обеспечить особенно глубокое ограничение напряжений и, соответственно, более высокую надежность работы высоковольтного оборудования и улучшение качеств параметров электрических сетей.
6. Уменьшение габарита и веса ОПН в 10…20 раз позволяет установить их непосредственно на выводах трансформаторов, электродвигателей, в ячейках КСО и КРУ, подстанциях, электрофицированном транспорте.
7. Обеспечена возможность создания одноколонковых ОПН на все классы напряжений, при этом максимально используется объем корпуса аппарата, что также значительно снижает массу ОПН по сравнению с многоколонковыми ОПН и существенно повышает надежность работы.
8. Технология производства стеклопластиковых корпусов или однонаправленных стержней с нанесением на них защитного ребристого покрытия (оригинальной формы) позволяет выпускать ОПН в одноэлементном исполнении 1…3 м. При больших классах напряжения сети ОПН составляют из двух или трех частей (модулей). Такая конструкция обеспечивает минимальную металлоемкость и высоту ОПН и повышает надежность работы ОПН при увлажнении и загрязнении поверхности аппарата.
9. Высокая механическая прочность и малая масса ОПН позволяет устанавливать их не только на подстанциях, но и непосредственно на линиях электропередач (ЛЭП) без усиления конструкции опор. При этом появляется возможность ограничения грозовых перенапряжений на отдельные опоры высоковольтных сетей, например, на изолирующей подвеске переходов через водные препятствия большой ширины, на пересечениях двух линий, когда приходится применять опоры увеличенной высоты, либо в случаях, когда сопротивление заземления отдельных опор имеет повышенное значение по сравнению с другими опорами (скалистый грунт, песок и т. д.).
10. Эффективно применение ОПН на подходах к подстанциям для ограничения грозовых перенапряжений.
11. Применение подвесных ОПН на ЛЭП позволяет обеспечить практически ровное ограничение коммутационных перенапряжений вдоль линий электропередач любой длины.
12. Применение ОПН для вновь создаваемых ЛЭП позволит существенно изменить высоту опор, снизить их габариты и металлоемкость.
13. В настоящее время применение фарфора в качестве конструкционного материала ОПН оценивается технически необоснованным из-за увеличивающихся требований по уменьшению массо-габаритных показателей и взрывобезопасности.
14. ОПН в полимерных корпусах не требуют обслуживания, не повреждаются при транспортировке и хранении. Малые массо-габариты ОПНп позволяют легко выполнять монтаж при минимальном использовании техники.

Ограничители перенапряжения ОПНп-0,22 УХЛ1,2 ОПНп-0,38 УХЛ1,2 ОПНп-0,66 УХЛ1,ХЛ2

Ограничители перенапряжений нелинейные (далее – ограничители) типов ОПНп - 0,22 УХЛ1,2 ОПНп-0,38 УХЛ1,2 ОПНп-0,66 УХЛ1,ХЛ2 предназначены для защиты изоляции электрооборудования сетей переменного тока частотой 50 Гц с номинальным напряжением 0,22, 0,38 и 0,66 кВ соответственно от коммутационных и грозовых перенапряжений.

Ограничители предназначены для работы в районах с умеренным и холодным климатом и промышленной атмосферой на открытом воздухе. Предельное верхнее значение температуры окружающей среды – плюс 45°С, нижнее – минус 60°С. Высота установки ограничителей – не более 1000 м над уровнем моря.

Ограничители представляют собой защитные аппараты опорного исполнения, содержащие оксидно-цинковый варистор, заключенный в герметизированный корпус из кремний- органической резины (для категории размещения «1») или полимерного материала (для категории размещения «2»).

Ограничители соответствуют требованиям технических условий ТУ 4874

Характеристики ограничителей перенапряжений типа ОПНп-0,22 УХЛ1,2, ОПНп-0,38 УХЛ1,2 ОПНп-0,66 УХЛ1,2

Наименование параметра	ОПНп-0,22	ОПНп-0,38	ОПНп-0,66
Класс напряжения сети, кВ	0,22	0,38	0,66
Наибольшее длительно допустимое рабочее напряжение ограничителя Uнд, кВдейств.	0,26	0,40	0,80
Номинальный разрядный ток (грозовой импульс тока 8/20 мкс), А	3000
Расчетный ток коммутационных перенапряжений на волне 30/60 мкс, А	125
Остающееся напряжение, кВ, не более, при токе грозовых перенапряжений 8/20 мкс с амплитудой: 250 А 2500 А 5000 А	0,85 0,97 0,99	1,4 1,6 1,7	2,8 3,2 3,4
Остающееся напряжение при расчетном токе коммутационных перенапряжений, кВ, не более	0,78	1,3	2,6
Пропускная способность ограничителя: а) 20 импульсов тока прямоугольной формы длительностью 2000 мкс с амплитудой, А б) 20 импульсов тока 8/20 мкс с амплитудой, А	125 3000	125 3000	125 3000

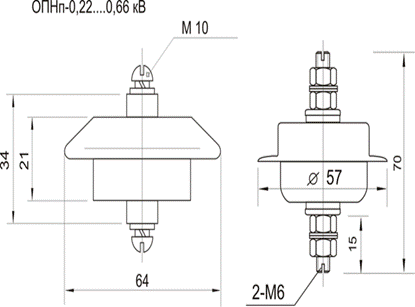

Габаритные размеры ограничителей перенапряжений

Ограничители перенапряжения нелинейные типа ОПНп-3,3 КС УХЛ1,2

Ограничитель перенапряжений нелинейный (далее – ограничитель) типа ОПНп-3,3 КС УХЛ1 предназначен для защиты контактной сети электрифицированных железных дорог постоянного тока с номинальным напряжением 3,3 кВ от грозовых и коммутационных перенапряжений.

Ограничитель предназначен для работы в районах с умеренным и холодным климатом и промышленной атмосферой при сильном загрязнении внешней среды на открытом воздухе. Предельное верхнее значение температуры окружающей среды – плюс 45°С, нижнее – минус 60°С. Высота установки ограничителя – не более 1000 м над уровнем моря.

Ограничитель представляет собой защитный аппарат опорного исполнения, содержащий последовательно соединенные оксидно-цинковые варисторы, заключенные в герметизирован - ный полимерный корпус.

Ограничитель перенапряжений соответствует требованиям технических условий ТУ 34-2003.

Характеристики ограничителей перенапряжений типа ОПНп-3,3 кВ

Наименование параметра	Норма
Класс напряжения сети, кВ	3,3
Наибольшее длительно допустимое рабочее напряжение ограничителя Uнд, кВ действ.	4,0
Расчетный ток коммутационных перенапряжений на волне 30/60 мкс, А	450
Остающееся напряжение, кВ, не более, при расчетном токе коммутационных перенапряжений	13,1
Остающееся напряжение, кВ, не более, при токе грозовых перенапряжений на волне 8/20 мкс с амплитудой: 500 А 5000 А 10000 А	13,5 17,0 19,3
Классификационное напряжение при активной составляющей переменного тока 1 мА (амплитудное значение), кВ, не менее	7,1
Пропускная способность ограничителя: а) 20 импульсов тока прямоугольной формы длительностью 2000 мкс с амплитудой, А б) 20 импульсов тока на волне 8/20 мкс с амплитудой, А в) 2 импульса тока на волне 16/40 мкс с амплитудой, кА	450 10 000 100

Габаритные размеры ограничителей перенапряжений типа ОПНп-3 кВ

Тип ограничителя	Н-1 (УХЛ 1)/(УХЛ 2), мм	Н-2 (УХЛ 1)/(УХЛ 2), мм
ОПНп-3 кВ опорный	150/120	160/130

Ограничители перенапряжения нелинейные типа ОПНп-6кВ

Ограничитель перенапряжений нелинейный (далее – ограничитель) типа ОПНп-6КВ предназначен для защиты изоляции электрооборудования от коммутационных и атмосферных перенапряжений в сетях напряжением 6 кВ переменного тока частотой 50 Гц с изолированной или компенсированной нейтралью.

Ограничитель предназначен для работы в районах с умеренным и холодным климатом и промышленной атмосферой при сильном загрязнении внешней среды на открытом воздухе. Предельное верхнее значение температуры окружающей среды – плюс 45°С, нижнее – минус 60°С. Высота установки ограничителей – не более 1000 м над уровнем моря.

Ограничитель представляет собой защитный аппарат опорно-подвесного исполнения, содержащий последовательно соединенные оксидно-цинковые варисторы, заключенные в герметизированный полимерный корпус.

Данные ограничители рекомендуется устанавливать взамен разрядников типа РВО-6, РВП- 6, РВРД-6, РВМ-6 *.

Ограничитель перенапряжений соответствует требованиям технических условий ТУ 34-2003.

Характеристики ограничителей перенапряжений типа ОПНп-6кВ

Наименование параметра	Норма для исполнения по Uнд, кВ
1	2	3	4
Класс напряжения сети, кВ	6
Напряжение промышленной частоты, приложенное к ограничителю, допустимое в течение времени, кВдейств:	6,0	6,6	6,9	7,2
Напряжение промышленной частоты, приложенное к ограничителю, допустимое в течение времени, кВдейств: а) 20 мин. б) 10 с в) 1 с г) 0,15 с	6,7 7,7 8,5 8,9	7,4 8,5 9,3 9,8	7,8 8,9 9,7 10,2	8,1 9,3 10,2 10,7
Номинальный разрядный ток (грозовой импульс тока 8/20 мкс), А	10000
Классификационное напряжение при активной составляющей переменного тока 1 мА, кВ ампл., не менее	450
Остающееся напряжение, кВ, не более, при токе грозовых перенапряжений с амплитудой: а) 1000 А б) 5000 А в) 10000 А г) 20000 А	16,5 17,5 18,8 21,7	16,5 17,5 18,8 21,7	16,5 17,5 18,8 21,7	16,5 17,5 18,8 21,7
Остающееся напряжение, кВ, не более, при токе коммутационных перенапряжений на волне 30/60 мкс с амплитудой: а) 150 А б) 500 А	13,7 14,5	15,6 16,5	16,9 18,0	17,6 18,8
Остающееся напряжение, кВ, не более, при быстро нарастающих импульсах тока 1/10 мкс с амплитудой 10000 А	18,7	20,5	22,5	22,9
Пропускная способность ограничителя: а) 20 импульсов тока прямоугольной формы длительностью 2000 мс с амплитудой, А б) 20 импульсов тока 8/20 мкс с амплитудой, А в) 2 импульса большого тока 4/10 мкс с амплитудой, кА	450 10000 100
Классификационное напряжение при активной составляющей переменного тока 1 мА, кВ ампл., не менее	10,6	11,7	12,2	12,7

* Используется только при параллельном подключении не менее двух ОПН.

Габаритные размеры ограничителей перенапряжений типа ОПНп-6кВ

Тип ограничителя	Н-1 (УХЛ 1)/(УХЛ 2), мм	Н-2 (УХЛ 1)/(УХЛ 2), мм
ОПНп-6 кВ опорный	150/120	160/130

Ограничители перенапряжения нелинейные типа ОПНп-10КВ

Ограничитель перенапряжений нелинейный (далее – ограничитель) типа ОПНп-10КВ предназначен для защиты изоляции электрооборудования от коммутационных и атмосферных перенапряжений в сетях напряжением 10 кВ переменного тока частотой 50 Гц с изолированной или компенсированной нейтралью.
