ОПНп 0,22-750 кВ в полимерных корпусах для сетей переменного и постоянного тока (стр. 3 )

Габаритные размеры ограничителей перенапряжений

Опорное испонение ограничителя перенапряжения типа ОПНп-27,5 кВ

Тип ограничителя	Н-1, мм	Н-2, мм
ОПНп-27,5 кВ опорный	427	420

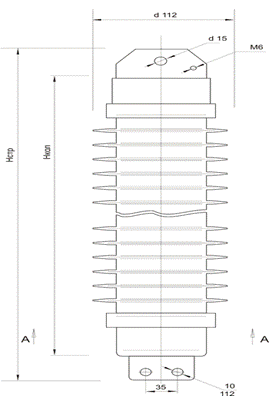

Подвесное исполнение ограничителя перенапряжения типа ОПНп-27,5 кВ

Тип ограничителя	Н-1, мм	Н-2, мм
ОПНп-27,5 кВ подвесной	550	490

Ограничители перенапряжения нелинейные типа ОПНп-35 КВ

Ограничитель перенапряжений нелинейный (далее – ограничитель) типа ОПНп - 35КВ предназначен для защиты изоляции электрооборудования и контактной сети электрифицированных железных дорог от коммутационных и атмосферных перенапряжений в сетях напряжением 35 кВ переменного тока частотой 50 Гц с изолированной или компенсированной нейтралью.

Ограничитель рассчитан для работы в районах с умеренным и холодным климатом и промышленной атмосферой при сильном загрязнении внешней среды на открытом воздухе. Предельное верхнее значение температуры окружающей среды – плюс 45°С, нижнее – минус 60°С. Высота установки ограничителя – не более 1000 м над уровнем моря.

Данный ограничитель рекомендуется устанавливать взамен разрядника РВМ-35, РВС-35.

Характеристики ограничителей перенапряжений типа ОПНп-35 КВ

Наименование параметра	Норма для исполнения по Uнд, кВ
Класс напряжения сети, кВ	35
Наибольшее длительно допустимое рабочее напряжение ограничителя Uнд, кВдейств.	40,5
Номинальный разрядный ток (грозовой импульс тока 8/20 мкс), А	10 000
Пропускная способность (значение амплитуды прямоугольного импульса тока длительностью 2000 мкс), А	450
Остающееся напряжение, кВ, не более, при токе грозовых перенапряжений на волне 8/20 мкс с амплитудой: 1 000 А 5 000 А 10 000 А 20 000 А	114 120 129 149
Остающееся напряжение, кВ, не более, при токе коммутационных перенапряжений на волне 30/60 мкс с амплитудой: 150 А 500 А	100 105
Остающееся напряжение, кВ, не более, при быстро нарастающих импульсах тока 1/10 мкс с амплитудой: 5000 А 10000 А	- 138
Пропускная способность ограничителя: а) 20 импульсов тока прямоугольной формы длительностью 2000 мс с амплитудой, А б) 20 импульсов тока 8/20 мкс с амплитудой, А в) 2 импульса большого тока 4/10 мкс с амплитудой, кА	450 10 000 100
Классификационное напряжение при активной составляющей переменного тока 1 мА, кВ ампл., не менее	71,5

Габаритные размеры ограничителей перенапряжений

Опорное испонение ограничителя перенапряжения типа ОПНп-35 кВ

Тип ограничителя	Н-1, мм	Н-2, мм
ОПНп-35 кВ опорный	477	470

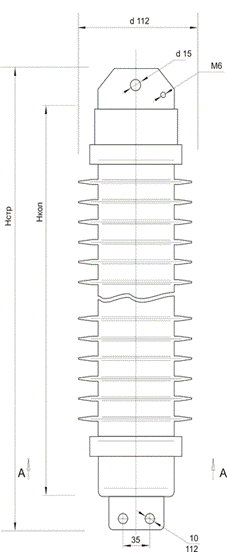

Подвесное испонение ограничителя перенапряжения типа ОПНп-35 кВ

Тип ограничителя	Н-1, мм	Н-2, мм
ОПНп-35 кВ подвесной	600	540

Ограничители перенапряжения нелинейные типа ОПНп-110 КВ

Ограничитель перенапряжений нелинейный (далее – ограничитель) типа ОПНп-110 предназначен для защиты электрооборудования сетей класса напряжения 110 кВ переменного тока частотой 50 Гц от коммутационных и грозовых перенапряжений.

Ограничитель предназначен для работы в районах с умеренным и холодным климатом и промышленной атмосферой при сильном загрязнении внешней среды на открытом воздухе. Предельное верхнее значение температуры окружающей среды – плюс 45°С, нижнее – минус 60°С. Высота установки ограничителей – не более 1000 м над уровнем моря

Ограничитель представляет собой защитный аппарат опорного или подвесного исполнения, содержащий последовательно соединенные оксидно-цинковые варисторы, заключенные в герметизированный полимерный корпус.

Данный ограничитель рекомендуется устанавливать взамен разрядников РВМГ-110 и РВС-110.

Ограничитель перенапряжений соответствует требованиям технических условий ТУ 34-2003.

Характеристики ограничителей перенапряжений типа ОПНп-110 кВ

Наименование параметра	Норма для исполнения по току, пропускной способности и выдерживаемому напряжению
Класс напряжения сети, кВ	110	110
Наибольшее длительно допустимое рабочее напряжение, Uнд, кВдейств. (по нормам комплектовки)	73	77
Номинальное напряжение ограничителя, кВдейств.	91	96
Номинальный разрядный ток, А	10 000	10 000
Остающееся напряжение при грозовых импульсах тока 8/20 мкс с максимальным значением: 1000 А, кВ не более 3000 А, кВ не более 5000 А, кВ не более 10000 А, кВ не более	215 222 225 242	226 234 237 255
Расчетный ток коммутационных перенапряжений 1,2/2,5 мс, А (максимальное значение)	400	400
Расчетный ток прямоугольного коммутационного импульса 2000 мкс, А (максимальное значение)	450	450
Остающееся напряжение при расчетном токе коммутационных перенапряжений: a) при импульсе 1,2/2,5 мс б) при импульсе 2000 мкс	186,5 191,8	198 205,8
Остающееся напряжение при быстронарастающих импульсах тока 1/10 мкс с максимальным значением 10000 А, кВ не более	260	274
Классификационное напряжение при активной составляющей переменного тока 1 мА, (амплитудное значение, кВ не менее	129	136
Пропускная способность ограничителя: а) при воздействии 20 прямоугольных импульсов тока длительностью 2000 мкс с максимальным значением А, не менее б) При воздействии 20 грозовых импульсов тока 8/20 мкс с максимальным значением кА, не менее в) при воздействии 2 импульсов большого тока 4/10 мкс с максимальным значением кА, не менее	450 10 100	450 10 100
Способность к рассеиванию энергии расчетного прямоугольного импульса 2000 мкс, кДж не менее	154	171

Габаритные размеры ограничителей перенапряжений ОПНп-110 КВ опорный

Тип ограничителя	Н-1, мм	Н-2, мм	Н-3, мм
ОПНп-110 опорный	1100	500	240

Габаритные размеры ограничителей перенапряжений ОПНп-110 КВ подвесной

Тип ограничителя	Н-1, мм	Н-2, мм	Н-3, мм
ОПНп-110 подвесной	1100	500	188

Ограничители перенапряжения нелинейные типа ОПНп-150 КВ

Ограничитель перенапряжений нелинейный (далее – ограничитель) типа ОПНп-150 предназначен для защиты электрооборудования сетей класса напряжения 150 кВ переменного тока частотой 50 Гц от коммутационных и грозовых перенапряжений.

Ограничитель предназначен для работы в районах с умеренным и холодным климатом и
промышленной атмосферой при сильном загрязнении внешней среды на открытом воздухе.
Предельное верхнее значение температуры окружающей среды – плюс 45°С, нижнее – минус
60°С. Высота установки ограничителей – не более 1000 м над уровнем моря.

Ограничитель представляет собой защитный аппарат опорного или подвесного исполнения, содержащий последовательно соединенные оксидно-цинковые варисторы, заключенные в герметизированный полимерный корпус.

Данный ограничитель рекомендуется устанавливать взамен разрядников РВМГ-150 и РВС-150.

Характеристики ограничителей перенапряжений типа ОПНп-150 кВ

Наименование параметра	Норма для исполнения по току, пропускной способности и выдерживаемому напряжению
Класс напряжения сети, кВ	150	150
Наибольшее длительно допустимое рабочее напряжение, Uнд, кВдейств. (по нормам комплектовки)	100	106
Номинальное напряжение ограничителя, кВдейств.	140	147
Номинальный разрядный ток, А	10 000	10 000
Остающееся напряжение при грозовых импульсах тока 8/20 мкс с максимальным значением: 1000 А, кВ не более 3000 А, кВ не более 5000 А, кВ не более 10000 А, кВ не более	294 304 310 332	308 319 325 349
Расчетный ток коммутационных перенапряжений 1,2/2,5 мс, А (максимальное значение)	400	400
Расчетный ток прямоугольного коммутационного импульса 2000 мкс, А (максимальное значение)	450	450
Остающееся напряжение при расчетном токе коммутационных перенапряжений: a) при импульсе 1,2/2,5 мс б) при импульсе 2000 мкс	245 253	256 265
Остающееся напряжение при быстронарастающих импульсах тока 1/10 мкс с максимальным значением 10000 А, кВ не более	357	375
Классификационное напряжение при активной составляющей переменного тока 1 мА, (амплитудное значение, кВ не менее	177	186
Пропускная способность ограничителя: а) при воздействии 20 прямоугольных импульсов тока длительностью 2000 мкс с максимальным значением А, не менее б) При воздействии 20 грозовых импульсов тока 8/20 мкс с максимальным значением кА, не менее в) при воздействии 2 импульсов большого тока 4/10 мкс с максимальным значением кА, не менее	450 10 100	450 10 100
Способность к рассеиванию энергии расчетного прямоугольного импульса 2000 мкс, кДж не менее	202	222
