станкостроительное предприятие» СТАНОК ДВУХКАМЕРНЫЙ ДЛЯ ИСПЫТАНИЯ НА ПРОЧНОСТЬ АБРАЗИВНЫХ КРУГОВ Модель СИП-800К2 Руководство по эксплуатации СИП-800К2.00.000 РЭ

Содержание

1 Техническое описание	3
1.1 Назначение и область применения	3
1.2 Состав станка	3
1.3 Устройство и работа станка и его составных частей	5
1.4 Система смазки	11
1.5 Электрооборудование	12
2 Указания мер безопасности	17
2.1 Меры безопасности для обслуживающего персонала	17
2.2 Меры безопасности при установке и транспортировании	17
2.3 Меры безопасности, предусмотренные в конструкции и системе управления станком	18
2.4 Требования безопасности к условиям эксплуатации	18
3 Инструкция по эксплуатации	20
3.1 Порядок установки	20
3.2 Подготовка станка к первоначальному пуску	20
3.3 Настройка, наладка станка и режим работы	21
3.4 Характерные неисправности и методы их устранения	24
3.5 Особенности сборки и разборки станка при ремонте	24
4 Паспорт	25
4.1 Общие сведения	25
4.2 Основные технические данные и характеристики	25
4.3 Базовые и присоединительные размеры станка	26
4.4 Схема расположения подшипников	26
4.5 Комплект поставки	30
4.6 Сведения о приемке	31
4.6.1 Свидетельство о приемке	31
4.6.2 Свидетельство о консервации	32
4.6.3 Свидетельство об упаковывании	33
4.7 Гарантии	34
Приложение 1. Свидетельство о выходном контроле электрооборудования	35
Приложение 2. Рекомендуемые режимы испытания кругов	На отдельном листе
Руководство по эксплуатации. Контроллер программируемый логический ПЛК73
Руководство на частотный преобразователь CТА-С4.СS

ВСЕ РИСУНКИ И ЭСКИЗЫ, ПРИВЕДЕННЫЕ В ДАННОМ РУКОВОДСТВЕ, ВЫПОЛНЕНЫ В ПРОИЗВОЛЬНОМ МАСШТАБЕ И РАСКРЫВАЮТ ТОЛЬКО КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ СТАНКА, ЧТО НЕ ПОЗВОЛЯЕТ ИСПОЛЬЗОВАТЬ ИХ ДЛЯ ОПРЕДЕЛЕНИЯ ТОЧНЫХ РАЗМЕРОВ И ПОДРОБНОСТЕЙ КОНСТРУКЦИИ.

1 ТЕХНИЧЕСКОЕ ОПИСАНИЕ

1.1 Назначение и область применения

Станок предназначен для испытания абразивных кругов на прочность вращением.

Станок может использоваться на заводах, изготавливающих абразивные круги или использующих их на производстве.

ВНИМАНИЕ! РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ НЕ ОТРАЖАЕТ КОНСТРУКТИВНЫХ ИЗМЕНЕНИЙ, НЕ ВЛИЯЮЩИХ НА РАБОТОСПОСОБНОСТЬ ОБОРУДОВАНИЯ, ВНЕСЕННЫХ ИЗГОТОВИТЕЛЕМ ПОСЛЕ ВЫХОДА В СВЕТ ДАННОГО РУКОВОДСТВА, А ТАКЖЕ ИЗМЕНЕНИЙ ПО КОМПЛЕКТУЮЩИМ ИЗДЕЛИЯМ И ДОКУМЕНТАЦИИ, ПОСТУПАЮЩЕЙ С НИМИ.

ВНИМАНИЕ! ПОСЛЕ ПОГРУЗКИ-РАЗГРУЗКИ И ТРАНСПОРТИРОВАНИЯ СТАНКА ВОЗМОЖНО ОСЛАБЛЕНИЕ СОЕДИНЕНИЙ И КРЕПЛЕНИЙ ЭЛЕМЕНТОВ В РАЗЛИЧНЫХ КОММУНИКАЦИЯХ И ЭЛЕКТРОШКАФУ. ВО ИЗБЕЖАНИЕ ЭТОГО, НЕОБХОДИМО ПРОВЕСТИ ПОЛНУЮ РЕВИЗИЮ СОЕДИНЕНИЙ И КРЕПЛЕНИЙ В СТАНКЕ.

ВНИМАНИЕ! НЕ ПРИСТУПАЙТЕ К РАБОТЕ НА СТАНКЕ, НЕ ОЗНАКОМИВШИСЬ С НАСТОЯЩИМ РУКОВОДСТВОМ ПО ЭКСПЛУАТАЦИИ

1.2 Состав станка

Общий вид с обозначением составных частей станка (рисунок 1).

Перечень составных частей станка – см. таблицу 1.

Таблица 1

№ поз.	Наименование	Обозначение	Примечание
1	Станина	СИП-800.10.000
2	Привод	СИП-800.15.000
3	Привод	СИП-800.16.000
4	Головка шпиндельная	СИП-800.20.000
5	Головка шпиндельная	СИП-800.25.000
6	Камера испытательная	СИП-800.31.000
7	Камера испытательная	СИП-800.35.000
8	Ограждение	СИП-800.40.000
10	Электрооборудование	СИП-800.91.000
11	Электрошкаф со стойкой	СИП-800.93.000

На виде сверху ограждение (поз.8) не показано

Рисунок 1 – общий вид станка

1.3 Устройство и работа станка и его составных частей

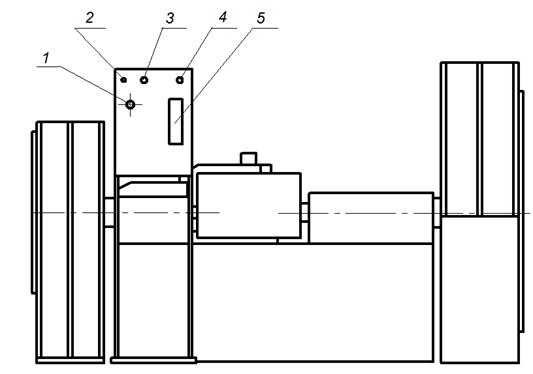

1.3.1 Общий вид станка с обозначением органов управления - см. рисунок 2.

1.3.2 Перечень органов управления – см. таблицу 2.

Таблица 2

№ поз.	Органы управления и их назначение
1	Вводной автомат
2	Сигнальная лампа «Сеть»
3	Сигнальная лампа «Цикл»
4	Кнопка «Аварийный стоп»
5	Пульт управления

Кнопки управления частотным преобразователем описаны в прилагаемом руководстве на частотный преобразователь.

1.3.3. Перечень графических символов на табличках (см. таблицу 3)

Таблица 3

Символ	Наименование
	Опасно! Под напряжением
	Кнопка «Общий стоп»
	Выполнение цикла испытаний
