Межгосударственный стандарт (стр. 2 )

Площадь	Масса	Справочные величины на 1 м ширины	Масса	Ширина
сечения А,	1 м	при сжатых узких полках	при сжатых широких полках	1 м2,кг	заготовки, мм
см2	длины, кг	момент инерции Ix,	момент сопротивления, см3	момент инерции	момент сопротивления, см3
		см4	Wx1	Wx2	Ix, см4	Wx1	Wx2
6,6	5,6	46,2	12,0	18,0	46,2	13,8	15,9	7,5
7,7	6,5	53,8	14,8	21,1	53,8	16,4	19,7	8,7	1100
8,8	7,4	61,2	17,9	24,4	61,2	18,9	24,0	9,8
8,8	7,4	62,1	14,6	24,4	59,1	16,5	18,7	8,8
10,0	8,4	70,6	17,7	28,1	69,9	19,0	22,7	9,9	1250
11,3	9,3	79,0	20,9	31,8	78,7	21,5	27,0	11,1

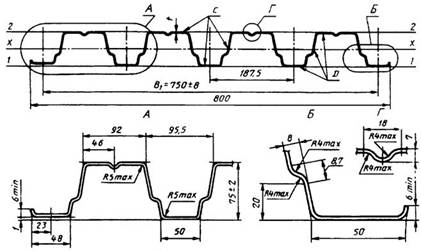

Рисунок 2 - Профилированный лист типа Н высотой 75 мм

Таблица 2

Обозначение	t, мм	Площадь	Масса 1	Справочные величины на 1 м ширины	Масса	Ширина
профилирован-		сечения	м длины,	при сжатых узких полках	при сжатых широких полках	1 м2, кг	заготовки,
ного листа		А, см2	кг	момент инерции Ix, см4	момент сопротивления, см3	момент инерции Ix, см4	момент сопротивления, см3		мм
					Wx1	Wx2		Wx1	Wx2
Н,7	0,7	8,8	7,4	104,5	22,5	29,1	104,5	25,6	28,1	9,8
Н,8	0,8	10,0	8,4	114,9	25,8	32,2	114,9	28,5	33,1	11,2	1250
Н,9	0,9	11,3	9,3	129,6	30,2	37,6	129,6	31,6	38,0	12,5
