Межгосударственный стандарт (стр. 4 )

Рисунок 6 - Профилированный лист типа НС высотой 44 мм

________________

* Размер технологический, a ³ 0.

Таблица 5

Обозначение	t, мм	Площадь	Масса 1	Справочные величины на 1 м ширины	Масса	Ширина
профилирован-		сечения	м длины,	при сжатых узких полках	при сжатых широких полках	1 м2, кг	заготовки,
ного листа		А, см2	кг	момент инерции	момент сопротивления, см3	момент инерции	момент сопротивления, см3		мм
				Ix, см4	Wx1	Wx2	Ix, см4	Wx1	Wx2
НС,7	0,7	9,8	8,3	32,9	13,4	16,8	32,9	13,0	13,6	8,3	1400
HС,8	0,8	11,2	9,4	37,66	15,41	19,25	37,66	15,07	16,76	9,4

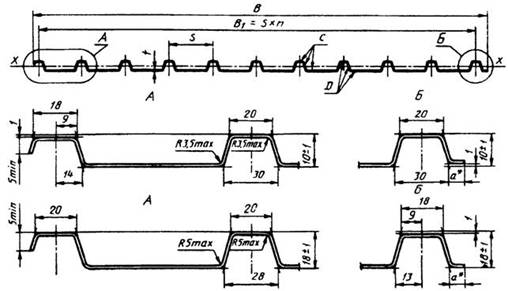

Рисунок 7 - Профилированный лист типа С высотой 10 и 18 мм

_________________

* Размер технологический, а ³ 0.

Таблица 6

Обозначение	Размеры сечения, мм	Площадь	Масса 1 м	Справочная величина - момент инерции на 1 м	Масса	Ширина
профилированного листа	B	B1	t	n	сечения А, см2	длины, кг	ширины при сжатых широких полках Ix, см4	1 м2, кг	заготовки, мм
С10-899-0,6	918	899	0,6	9	6,0	5,1	0,81	5,7	1000
С,7			0,7		7,0	5,9	0,97	6,6
С,6	1022	1000	0,6	10	6,6	5,6	0,80	5,6	1100
С,7			0,7		7,7	6,5	0,98	6,5
С,6	1023	1000	0,6	10	7,5	6,4	3,04	6,4	1250
С,7			0,7		8,8	7,4	3,59	7,4

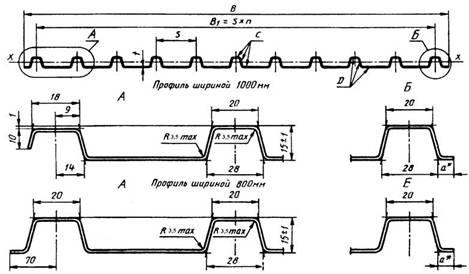

Рисунок 8 - Профилированный лист типа С высотой 15 мм

_________________

* Размер технологический, a ³ 0.
