Межгосударственный стандарт (стр. 5 )

Таблица 7

Обозначение	Размеры сечения, мм	Площадь	Масса 1 м	Справочная величина - момент инерции на 1 м	Масса	Ширина
профилированного листа	B	B1	n	t	сечения А, см2	длины, кг	ширины при сжатых широких полках Ix, см4	1 м2, кг	заготовки, мм
С,6	940	800	8	0,6	6,6	5,60	2,10	6,0	1100
С,7				0,7	7,7	6,55	2,55	6,9
С,6	1018	1000	10	0,6	7,5	6,4	2,80	6,4	1250
С,7				0,7	8,7	7,4	3,00	7,4

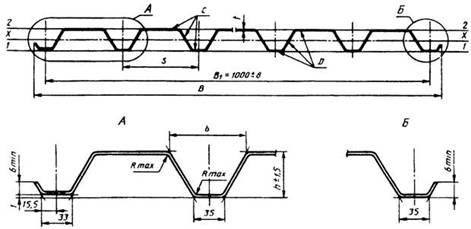

Рисунок 9 - Профилированный лист типа С высотой 21 и 44 мм

Таблица 8

Обозначение	Размеры сечения, мм	Площадь	Масса 1 м	Справочные величины на 1 м ширины	Масса 1	Ширина
профилирован		сечения А, см2	длины, кг	при сжатых узких полках	при сжатых широких полках	м2, кг	заготовки,
ного листа	h	B	b	R	S	t			момент инерции Ix,	момент сопротивления, см3	момент инерции Ix,	момент сопротивления, см3		мм
									см4	Wx1	Wx2	см4	Wx1	Wx2
С,6	21	1051	65	5	100	0,6	7,5	6,4	5,49	4,83	4,96	5,46	5,24	4,51	6,4
С,7						0,7	8,75	7,4	6,32	6,07	5,81	6,28	6,14	5,66	7,4	1250
С,7	44	1047	100	10	200	0,7	8,8	7,4	25,4	9,3	15,2	20,7	8,3	8,5	7,4

Примечания к таблицам 1 - 8.
