Камера климатическая (стр. 3 )

Для влажности ниже естественной Т=Ту-3,0%, С1=С2=Ту %

6.2.2.3. Испытания в камере должны проводится в установившемся режиме (не ранее чем через 30 минут после достижения заданных параметров, так как это время необходимо для выравнивания показаний влажности и температуры внутри рабочего объема).

6.2.2.4. Индикация и регулирование температуры и влажности внутри испытательной камеры начинается сразу после включения камеры. Регулирующие воздействия (включение исполнительных устройств) можно проследить на контроллерах ТРМ10. Приведение в действие исполнительного устройства: ТЭН, увлажнитель, охладитель отмечается свечением соответствующего светодиода. См таблицу 4.

Внимание! Не использовать компрессор на температуре выше 40ºС.

Табл.5 Каналы регулирования климатической камеры

Контроллер	Канал регулирования	Исполнительное устройство	Закон срабатывания	Положение включено
Температуры	К1	Нагреватель ТЭН	ПИД-регулятор	+
Температуры	К2	Охладитель (ЭМ клапан выкл)	Релейный	+
Влажности	К1	Генератор пара	ПИД-регулятор	+
Влажности	К2	Осушитель( ЭМ клапан выкл)	Релейный	+

«+» светодиод светится

ПИД - пропорционально – интегрально - дифференциальный закон регулирования, выходной сигнал вырабатывается на основе вычисления величины рассогласования, скорости изменения параметра и времени существования рассогласования.

При релейном законе срабатывания устройство включается и выключается при достижении параметром заданных значений.

6.2.3. Режим исследования на содержание летучих компонентов

Этот режим отличается от режима «тепло-влага» тем, что используется система рециркуляции воздуха. При работе в режиме с использованием воздухообмена необходимо:

6.2.3.1. Включить клавишу «ВОЗДУХ», после чего воздушный компрессор начинает нормированную подачу воздуха в рабочий объем.

6.2.3.2. Вентилем, подключенным к ротаметру, следует установить норму подачи воздуха (литр в минуту), верхняя граница поплавка ротаметра должна соответствовать градуировке на стеклянной трубке прибора, например: 250 л/час: 60мин = 4.2 л/мин. - что соответствует на шкале цифре 4 с небольшим превышением.

6.2.3.3. Выведенные из камеры штуцера должны быть в рабочем режиме перекрыты, датчик влажности типа – ИПТВ-206 , установлен и герметично уплотнен.

6.3. Аварийные ситуации.

В случае обрыва связи с датчиками на индикаторе появляется знак «----».

Если в камере аварийный перегрев, более 90ºС, схема отключается от сети (гаснут контроллеры, пускатели разрывают цепи) и загорается сигнальная лампочка – авария.

Отсутствие свечения светодиода «Вода» означает, что уровень воды в емкости ниже критического.

Свечение индикатора Рвыс, означает, что в компрессоре критическое давление и он отключен.

6.4. Для окончания работы последовательно выключите клавиши «ВЛАЖНОСТЬ», «ХОЛОД» «ВОЗДУХ» и «СЕТЬ».

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ВНИМАНИЕ! Перед началом любых профилактических работ с климатической камерой, отключите её от электросети.

7.1. Один раз в 6 месяцев необходимо провести очистку конденсатора холодильного агрегата от пыли. Для этого необходимо:

7.1.1. Отвинтить вентиляционную решетку, расположенную на задней стенке климатической камеры.

7.1.2. Продуть сжатым воздухом соты конденсатора холодильного агрегата.

7.1.3. Установить на место и закрепить винтами вентиляционную решетку.

7.2. Прочее техническое обслуживание климатической камеры сводится к соблюдению правил эксплуатации, хранения и транспортировки, изложенных в данном паспорте.

7.3. Периодичность аттестации устанавливается потребителем с учетом интенсивности использования, но не реже одного раза в год. Поверка производится в ведомственных организациях и в метрологических органах Госстандарта.

Табл. 6. Данные, внесенные в память контроллера температуры

Раздел	строка 1	строка 2	строка 3	строка 4	Строка 5	Строка 6
0107	10.10	000.0	01.01
0108	000.0	0100	0.0.04	1.026	000.0	100.0

tи = 300

tg = 10

cp= 10

С1= ХХХ

С2= ХХХ

Табл. 7. Данные, внесенные в память контроллера влажности

Раздел	строка 1	строка 2	строка 3	строка 4	Строка 5	Строка 6
0107	10.11	000.0	01.01
0108	000.0	20	0.0.04	1.026	000.0	100.0

tи = 300

tg = 10

cp= 10

С1= ХХХ

С2= ХХХ

8. ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВКИ

8.1. Климатическая камера должна храниться в упаковке предприятия – изготовителя при температуре окружающего воздуха от +5° до +35°С и относительной влажности воздуха до 80% при температуре 25°С. Хранение климатической камеры без упаковки следует производить при температуре окружающего воздуха от +10° до +35°С и относительной влажности воздуха до 80% при температуре 25°С. В помещении для хранения не должно быть пыли, паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию.

8.2. Климатическая камера должна транспортироваться в закрытом транспорте любого вида при температуре окружающего воздуха от -50° до +50°С и относительной влажности воздуха до 98% при температуре 25°С. Железнодорожные вагоны, контейнеры, кузова автомобилей, используемые для перевозки приборов, не должны иметь следов перевозки цемента, угля, химикатов и т. п.

9. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

9.1. Предприятие – изготовитель гарантирует соответствие климатической камеры всем требованиям технических условий указанных в данном паспорте при соблюдении соответствующих условий эксплуатации, транспортировки и хранения.

9.2. Гарантированный срок эксплуатации климатической камеры составляет 12 месяцев с момента поставки в адрес Заказчика.

9.3. Предприятие-изготовитель не несет ответственности за порчу исследуемых образцов и выход из строя климатической камеры из-за нарушения правил загрузки камеры.

10. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ

Камера климатическая СМ 10/40-хх СФ, заводской № _____, выпущенная ____ г., соответствует техническим характеристикам настоящего паспорта и признана годной к эксплуатации.

Предприятие - изготовитель:

Общество с ограниченной ответственностью

По вопросам качества и эксплуатации обращаться по адресу:

195220 СПб пр. Науки 17А

Телефон/факс: (8

Представитель ОТК ____________________________

( подпись представителя ОТК)

ПРИЛОЖЕНИЕ №1

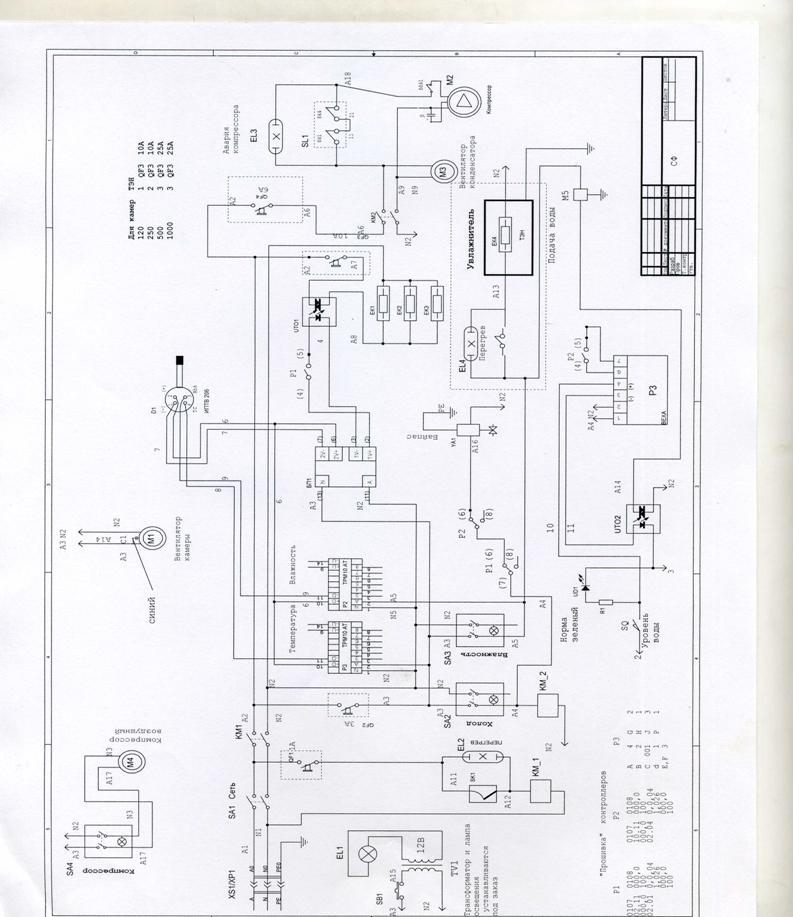

Электрическая схема
