9) Уход электротолкателя в тупик:

t6 = (23 ·14.5 + 50+ 2·10) / (1·60) = 6,7 мин;

Tц = 4,5 + 0,5 +2 + 1,7 + 46 + 6,7 = 61,4 мин = 1,023 час.

П = 60· 23 · 74 / 1,023 = 1663 т/час.

Количество механизмов определяется по формуле:

Z = Qp / ( П·(Т-X·tман)),

Где Т = 19,5 час – время работы в сутки;

X = Nc/23 – количество подач на ВО; Х = 93/23 ≈ 4.

tман = 0,3 час.

Z = 8219,2 / ( 1663·(19,5-4·0,3)) = 0,27 ≈ 1 механизм.

Следовательно используется 1 вагоноопрокидователь.

Количество необходимых экскаваторов рассчитывается по формуле:

Z = Q2 / П2 · Т = 5479,44 / 450·19,5 = 0,62 ≈ 1.

2.6 Определение технологических параметров конвейеров

Штабельный конвейер:

1) Производительность Пконв = 1,1 · Пкрана

Пкрана берем из двух значений наибольшее, то есть Пкрана = П2= 829,5 т /час

Пконв =1,1· 829,5 = 912,45 т/час

Определяем ширину ленты

, где

С=320 при угле наклона конвейера в 00 и при угле естественного откоса в 450

Vл=1,2 м/с (руда)

м.

2) Проверяем ширину ленты

В>9·аcp+200 (груз сортированный Amax/Amin<2,5)

В>9*55 +200

В>695 мм – верно.

Округляя до стандартного, то есть Вл=1000 мм

3) Мощность привода конвейера

N=Kз*N1 / η , кВт, где η=0,94

Кз=1,25 (двухступенчатый цилиндрический редуктор )

N1- мощность на валу приводного барабана

N1=(K4·Vл·Lk+0,00016·Пк·Lк+0,0026·Пк·Н)·К5·К6 , где

Lк - длина конвейера равняется длине эстокады. Lк =177 м

Н-высота подъема груза ( для горизонтального конвейера Н=0 )

К4, К5 – коэффициенты находятся из таблиц:

В, мм	800	1000	1200	1400	1600	1800	2000	2200
К4	0,024	0,030	0,033	0,04	0,043	0,05	0,055	0,066

Lк, м	10	10-15	15-25	25-35	35-45	>45
К5	2	1,73	1,5	1,25	1,12	1

К4= 0,03 , К5 =1.

К6 = 1 , так как сброс груза через головной барабан.

N1= (0,03·1,2*177+0,00016·912,45·177 )·1·= 32,21 кВт

Тогда, N = 1,25·32,21 /0,94 = 42,83 кВт

Размеры конвейерной галереи выбираем по ширине ленты А =2,8 м.

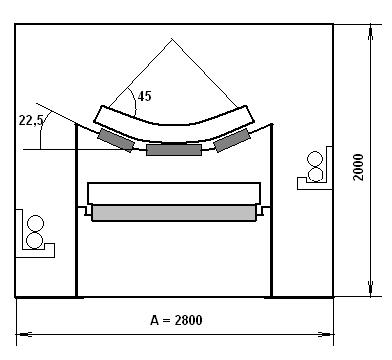

Рисунок 5 – Схема конвейерной галереи.

Ленточный питатель (конвейер 7м):

1) Производительность Пконв = 1,1 · Пкрана

Пкрана берем из двух значений наибольшее, то есть Пкрана = П2= 829,5 т /час

Пконв =1,1· 829,5 = 912,45 т/час

Определяем ширину ленты

, где

С=320 при угле наклона конвейера в 00 и при угле естественного откоса в 450

Vл=1,2 м/с (руда)

м.

2) Проверяем ширину ленты

В>9·аcp+200 (груз сортированный Amax/Amin<2,5)

В>9*55 +200

В>695 мм – верно.

Округляя до стандартного, то есть Вл=1000 мм

3) Мощность привода конвейера

N=Kз*N1 / η , кВт, где η=0,94

Кз=1,25 (двухступенчатый цилиндрический редуктор )

N1- мощность на валу приводного барабана

N1=(K4·Vл·Lk+0,00016·Пк·Lк+0,0026·Пк·Н)·К5·К6 , где

Lк - длина конвейера равняется длине эстокады. Lк =177 м

Н-высота подъема груза ( для горизонтального конвейера Н=0 )

К4, К5 – коэффициенты находятся из таблиц.

К4= 0,03 , К5 =2, К6 = 1 , так как сброс груза через головной барабан.

N1= (0,03·1,2*7+0,00016·912,45·7 )·2·1= 2,5 кВт

Тогда, N = 1,25·2,5 /0,94 = 3,32 кВт.

3.1 Определение технологических параметров конвейеров

Надштабельный конвейер:

1) Производительность: Пконв = 1,1 · ПВО

ПВО= 1663 т /час

Пконв =1,1· 1663 = 1829,3 т/час

2) Ширину ленты для надштабельного и наклонного конвейера принимаем 2200 мм.

3) Мощность привода конвейера

N=Kз*N1 / η , кВт , где η=0,94

Кз=1,25 (двухступенчатый цилиндрический редуктор )

N1- мощность на валу приводного барабана:

N1=(K4·Vл·Lk+0,00016·Пк·Lк+0,0026·Пк·Н)·К5·К6 , где

Lк - длина конвейера равняется длине штабеля. Lк =51 м

Н-высота подъема груза ( для горизонтального конвейера Н=0 )

К4, К5 – коэффициенты находятся из таблиц:

В, мм	800	1000	1200	1400	1600	1800	2000	2200
К4	0,024	0,030	0,033	0,04	0,043	0,05	0,055	0,066

Lк, м	10	10-15	15-25	25-35	35-45	>45
К5	2	1,73	1,5	1,25	1,12	1

К4= 0,04 , К5 =1.

К6 = 1,28 , так как сброс груза сбрасывающую тележку.

N1= (0,04·1,2·51+0,00016·1829,3·51 )·1·1,28 = 22,24 кВт

Тогда, N = 1,25·22,24 /0,94 = 29,57 кВт

Размеры конвейерной галереи для конвейера со сбрасывающей тележкой: А = 5,8 м.

Наклонный конвейер:

1) Производительность: Пконв = 1,1 · ПВО

ПВО= 1663 т /час

Пконв =1,1· 1663 = 1829,3 т/час

Ширина ленты В = 2200 мм.

2) Мощность привода конвейера

N=Kз*N1 / η , кВт , где η=0,94

Кз=1,25 (двухступенчатый цилиндрический редуктор )

N1- мощность на валу приводного барабана:

N1=(K4·Vл·Lk+0,00016·Пк·Lк+0,0026·Пк·Н)·К5·К6 , где

Lк - длина конвейера, определяется высотой подъема груз и углом наклона конвейера: Lк = (24+14) / sin13º = 168,9 м.
