Эффективные слабогорючие химически стойкие эпоксидные полимеррастворы (стр. 2 )

Рис.2 Зависимость критической поверхностной плотности теплового потока эпоксидных полимеррастворов от содержания минеральных наполнителей: 1-Al(OH)3; 2-Mg (OH)2; 3-CaCO3; 4-гетит; 5-MgO; 6-андезит.

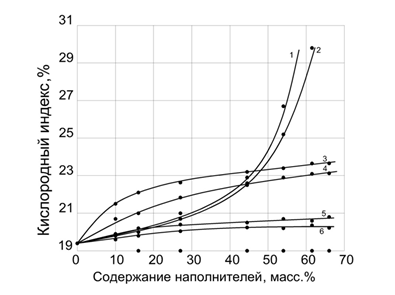

Рис.1 Зависимость кислородного индекса эпоксидных полимеррастворов от содержания минеральных наполнителей: 1- Mg (OH)2; 2- Al(OH)3; 3-андезит; 4-гетит; 5- CaCO3; Al2O3.

Одним из наиболее распространенных и эффективных методов снижения горючести эпоксидных полимеррастворов является использование аддитивных броморганических антипиренов. Это обусловлено, прежде всего, широким ассортиментом и относительно невысокой стоимостью промышленных марок бромсодержащих антипиренов. КИ промышленных марок броморганических антипиренов, как правило, превышает 90%, а теплота сгорания составляет 9,4…10,8 кДж/кг. Воспламеняемость эпоксидных полимеррастворов, содержащих 5,7 мас.% броморганических антипиренов и наполненных кварцевым песком (41 мас.%), снижается: КИ и спр возрастают с 21,6 и 29,4% до 27,2…28,9 и 36,1…39,6% соответственно, Тв уменьшается с 290-300 до 270…280оС, а Тсв практически не зависит от химического строения антипирена и составляет 460…480оС. Dm эпоксидных полимеррастворов в режиме пиролиза возрастает с 410 до 440…490 м2/кг, а в режиме пламенного горения увеличивается более чем в 1,5 раза с 570 до 890-990 м2/кг. ПричемDm в режиме горения превышает коэффициент дымообразования в режиме пиролиза более чем в 2 раза.

Таблица 2

Горючесть и дымообразующая способность эпоксидных полимеррастворов

Показатели	Минеральные наполнители
–	мел	диабаз	гетит	кварцевый песок	андезит	Mg(OH)2	Al(OH)3
Температура, оС воспламенения самовоспламенения	270 470	280 480	290 480	290 500	290 480	290 480	300 500	310 520
КИ, %	19,3	19,8	20,4	21,5	21,6	21,8	22,1	22,3
gкр., кВт/м2	10,3	10,6	11,2	12,4	12,7	12,8	13,2	14,3
Dm, м2/кг, в режиме
- пиролиза	1350	790	840	760	840	740	730	740
- горения	890	390	440	500	540	450	360	360

Примечание: содержание минеральных наполнителей в полимеррастворе, модифицированном каучуком СКН-26-1А, равно 43,5 мас.%.

Химическое строение ароматических броморганических антипиренов аддитивного типа практически не влияет на горючесть эпоксидных полимеррастворов (табл.3). Основным фактором, определяющим их эффективность, является близость температур интенсивного разложения полимера ЭД-20 и бромсодержащего соединения. Механизм действия указанных антипиренов обусловлен как ингибированием радикальных цепных процессов в пламени, так и флегматизацией пламени продуктами разложения бромсодержащих антипиренов.

Таблица 3

Горючесть и дымообразующая способность эпоксидных полимеррастворов

Марка антипирена	Тв, оС	КИ,%	Dm,м2/кг, в режиме
пиролиза	горения
–	300	21,6	410	570
Гексобромбензол	280	26,8	440	1000
Декабромдифенилоксид	270	28,2	460	900
2,4,6-триброманилин	300	28	480	820
N(2,4,6-триброфенил) милеинимид	290	28,5	430	830
2,4,6-трибромфенол	290	28,7	550	820
Пентабромфенол	280	28,4	460	860
Тетрабромфталевый ангедрид	260	28,1	490	900

Примечание: содержание антипирена в полимеррастворе, модифицированном каучуком СКН-26-1А, равно 5,7 мас.%.
