Генеральный план (стр. 10 )

Таблица 1.2 - Значения СИВ ЭМП в контрольных точках

Номер контрольной точки Наименование источника	1	2	3	4	5	6	7	8	9
Xм	Yм	Zм	Xм	Yм	Zм	Xм	Yм	Zм	Xм	Yм	Zм	Xм	Yм	Zм	Xм	Yм	Zм	Xм	Yм	Zм	Xм	Yм	Zм	Xм	Yм	Zм
-6	143	8	13	223	5	0	327	5	-25	282	2	-170	-15	2	70	-146	2	0	745	17	-58	685	17	-107	720	17
1 ФР1-3, УМШ-1/100, (В/м)	0,09	0,105	0,151	0,134	0,044	0,034	0,121	0,128	0,124
2 АТРС 5/1, (В/м)	0,488	0,319	0,619	0,309	0,650	0,602	0,553	0,465	0,518
3 РЦТА-70М, (В/м)	0,367	0,370	0,320	0,338	0,364	0,333	0,171	0,183	0,174
4 Зона, (В/м)	0,498	0,347	0,191	0,198	0,375	0,421	0,245	0,301	0,272
5 Дождь-2, (В/м)	1,930	2,216	2,079	2,135	2,019	1,877	1,210	1,293	1,233
	1,930	2,216	2,079	2,135	2,019	1,877	1,210	1,293	1,233
6 Курс-8, (мкВт/см2)	0	0	0	0	0,003	0	0	0	0
7 Р-600-2МВ, (мкВт/см2)	0,028	0,012	0,006	0,009	0,009	0,016	0,001	0,002	0,002
СИВ	0,455	0,547	0,505	0,499	0,497	0,413	0,197	0,212	0,200

1 Координаты X, Y (м) указаны относительно центра антенной опоры;

2 Высотная отметка Z (м) указана от уровня земли.

Таблица 1.3 - Зона ограничения

Номер источника	Направление исследуемого участка плоскости	Максимальная длина от источника до границы ЗО
Источники №1-5	по азимуту 0°	200,0 м на высоте 49,5 м
	по азимуту 180º(обратный)	200,0 м на высоте 49,5 м
Источники №1-5	по азимуту 90°	200,0 м на высоте 49,5 м
	по азимуту 270°(обратный)	200,0 м на высоте 49,5 м
Источник №6	по азимуту 265°	200,0 м на высоте 20,3 м
	по азимуту 85°(обратный)	200,0 м на высоте 49,5 м
Источник №7	по азимуту 152°	250,0 м на высоте 44,5 м
	по азимуту 332°(обратный)	200,0 м на высоте 60,0 м

Рисунок 1.1 - Распределение СИВ ЭМП на исследуемом участке (Азимут исследования 0°)

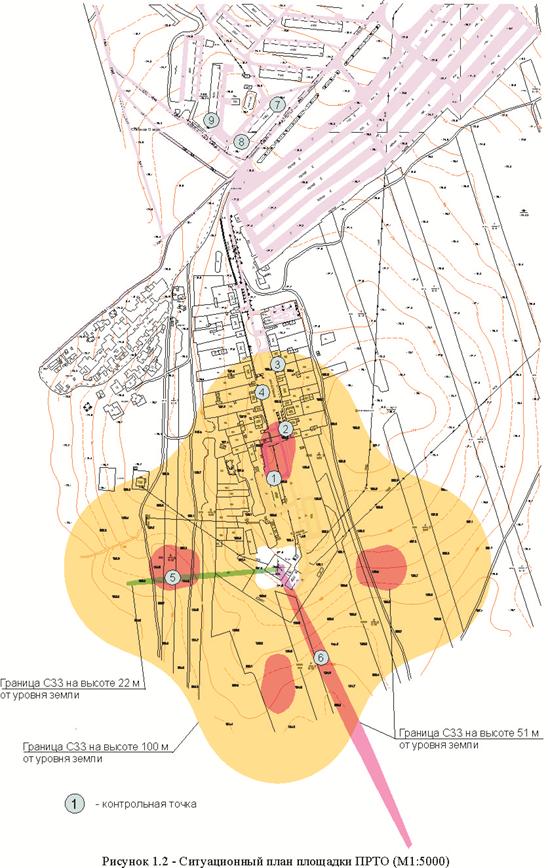

Рисунок 1.3 - Вертикальный разрез ЗО по азимуту 0°

ЗОЗ

Рисунок 1.4 - Вертикальный разрез ЗО по азимуту 180°

ЗОЗ

1.5 - Вертикальный разрез ЗО по азимуту 265°

ЗОЗ

Рисунок 1.6 - Вертикальный разрез ЗО по азимуту 85°

ЗОЗ

Рисунок 1.7 - Вертикальный разрез ЗО по азимуту 152°

ЗОЗ

Рисунок 1.8 - Вертикальный разрез ЗО по азимуту 332°
