Практические задания по ПЭЭ (стр. 8 )

Тип трансформатора	Номинальная мощность, кВ·А	Схема и группа соединения обмоток	Кол. ступеней регулирования	Номинальное напряжение ВН, В	Напряжение, В (ток, А) ступеней регулирования	Потери, Вт	Ток х. х., %	Напряжение к. з., %, не более
х. х.	к. з.
ТМГШ-63/1-У1СУХЛ1)	63	Ун/У-0	10	611	23-391	220	1280	2,2	5,5
63	Ун/У-0	10	856	698-657	220	1280	2,2	5,5
ТМПН-6Э/3-УХЛ1	63	Ун/У-0	20	921	77-440	240	1218	2,4	5,5
ТМПН-100/3-У1(УХЛ1)	100	Ун/У-0	10	736	02-475	290	1970	1,4	5,5
10	844	71-633
5	1170
ТМПН-100/3-УХЛ1	100	Ун/У-0	25	1250	4	290	1970	1,9	5,5
ТМПН-100/3-У1(УХЛ1)	100	Ун/У-0	5	1610	70	290	1970	1,4	5,5
1980
ТМПН-125/Э-УХЛ1	125	Ун/У-0	36	1540	-400	340	2000	1,1	5,5
ТМПН - 160/3-У1(УХЛ1)	160	Ун/У-0	10	1090		440	2650	1,8	5,5
ТМПН-160/3-УХЛ1	160	Ун/У-0	25	1250	8-634	400	2950	1,2	5,5
ТМПН-160/3-У1(УХЛ1)*	160	Ун/У-0	10	1750	-1400	400	2650	1,2	5,5
ТМПН-160/3-УХЛ1	160	Ун/У-0	25	1900	0	400	2650	1,2	5,5
ТМПН-160/3-УХЛ1	160	Ун/У-0	25	1902	8-1404	400	2650	1,2	5,5
ТМПН-160/3-У1(УХЛ1)	160	Ун/У-0	5	2050	00	440	2650	1,8	5,5
ТПМН-250/3-УХЛ1	250	Ун/У-0	25	2247	747	540	3700	0,6	7,0
ТМПН-250/3-УХЛ1	250	Ун/У-0	25	3564	бб-1500	650	3700	1,0	7,0

Приложение 4.

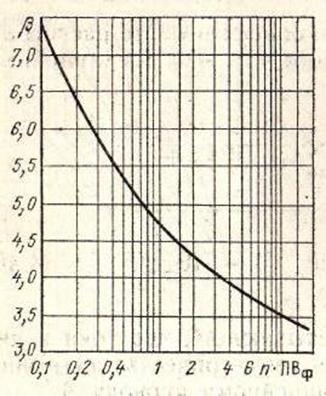

Рис. 1 Кривая для определения β в функции nПВф, ср

Приложение 5.

Виды машины	Кз, с, отн. ед.	ПВф, с, %
Одноточечные стационарные (при нерегулируемых игнитронных и тиристорных контакторах)	0,8 – 1,0	3 - 5
Одноточечные стационарные (при регулируемых игнитронных и тиристорных контакторах)	0,5 – 0,8	3 – 5
Одноточечные подвесные (при ПВпасп=20%)	1,1 – 1,7	3 – 5
Одноточечные подвесные (при ПВпасп=50%)	1,7 – 2,0	3 – 5
Рельефные машины	0,7 – 0,8	7 – 10
Шовные машины	0,7 – 0,8	50 – 60
Стыковые сварочные машины (сварка непрерывным оплавлением) Оплавление Осадка	0,23 – 0,45 0,8 – 1,1	30 – 45 3 – 5
Стыковые сварочные машины (сварка оплавлением с подогревом): Подогрев Оплавление Осадка	0,7 – 0,9 0,03 – 0,15 0,8 – 1,1	5 – 15 8 – 20 3 – 5

Приложение 6.

Приложение 7.

Технические характеристики индукционных тигельных печей.

1)Печь предназначена для плавки меди, имеющей следующие характеристики:

температура разливки tк=1200° С;

плотность при температуре разливки γ =8300 кг/м3;

теплосодержание при температуре разливки q=1,47·106 Дж/кг;

энтальпия при температуре разливки сp=0,391 кВт⋅ч/кг;

удельное сопротивление меди в холодном состоянии ρх=0,25·10-6 Ом·м;

удельное сопротивление меди при температуре потери магнитных свойств Ом⋅м;

удельное сопротивление меди перед сплавлением кусков шихты Ом⋅м;

удельное сопротивление меди при температуре разливки Ом⋅м;

2)Печь предназначена для плавки стали, имеющей следующие характеристики:

температура разливки tк=1600° С;

плотность при температуре разливки γ =7200 кг/м3;

теплосодержание при температуре разливки q=1,42·106 Дж/кг;

энтальпия при температуре разливки сp=0,385 кВт⋅ч/кг;

удельное сопротивление стали в холодном состоянии ρх=0,2·10-6 Ом·м;

удельное сопротивление стали при температуре потери магнитных свойств Ом⋅м;

удельное сопротивление стали перед сплавлением кусков шихты Ом⋅м;

удельное сопротивление стали при температуре разливки Ом⋅м;

3)Печь предназначена для плавки Латуни Л63 , имеющей следующие характеристики:

температура разливки tк=1000° С;

плотность при температуре разливки γ =7800 кг/м3;

теплосодержание при температуре разливки q=1,44·106 Дж/кг;

энтальпия при температуре разливки сp=0,379 кВт⋅ч/кг;

удельное сопротивление Латуни Л63 в холодном состоянии ρх=0,26·10-6 Ом·м;

удельное сопротивление Латуни Л63 при температуре потери магнитных свойств Ом⋅м;

удельное сопротивление Латуни Л63 перед сплавлением кусков шихты Ом⋅м;

удельное сопротивление Латуни Л63 при температуре разливки Ом⋅м;

4)Печь предназначена для плавки полутомпака, имеющей следующие характеристики:

температура разливки tк=1200° С;

плотность при температуре разливки γ =8200 кг/м3;

теплосодержание при температуре разливки q=1,56·106 Дж/кг;

энтальпия при температуре разливки сp=0,453 кВт⋅ч/кг;

удельное сопротивление полутомпака в холодном состоянии ρх=0,5·10-6 Ом·м;

удельное сопротивление полутомпака при температуре потери магнитных свойств Ом⋅м;

удельное сопротивление полутомпака перед сплавлением кусков шихты Ом⋅м;

удельное сопротивление полутомпака при температуре разливки Ом⋅м;

5)Печь предназначена для плавки алюминия, имеющей следующие характеристики:

температура разливки tк=700° С;

плотность при температуре разливки γ =2400 кг/м3;

теплосодержание при температуре разливки q=1,37·106 Дж/кг;

энтальпия при температуре разливки сp=0,365 кВт⋅ч/кг;

удельное сопротивление алюминия в холодном состоянии ρх=0,1·10-6 Ом·м;

удельное сопротивление алюминия при температуре потери магнитных свойств Ом⋅м;

удельное сопротивление алюминия перед сплавлением кусков шихты Ом⋅м;

удельное сопротивление алюминия при температуре разливки Ом⋅м;

6)Печь предназначена для плавки чугуна, имеющей следующие характеристики:

температура разливки tк=1300° С;

плотность при температуре разливки γ =8400 кг/м3;

теплосодержание при температуре разливки q=1,51·106 Дж/кг;

энтальпия при температуре разливки сp=0,401 кВт⋅ч/кг;

удельное сопротивление чугуна в холодном состоянии ρх=0,5·10-6 Ом·м;

удельное сопротивление чугуна при температуре потери магнитных свойств Ом⋅м;

удельное сопротивление чугуна перед сплавлением кусков шихты Ом⋅м;

удельное сопротивление чугуна при температуре разливки Ом⋅м;

Приложение 8.

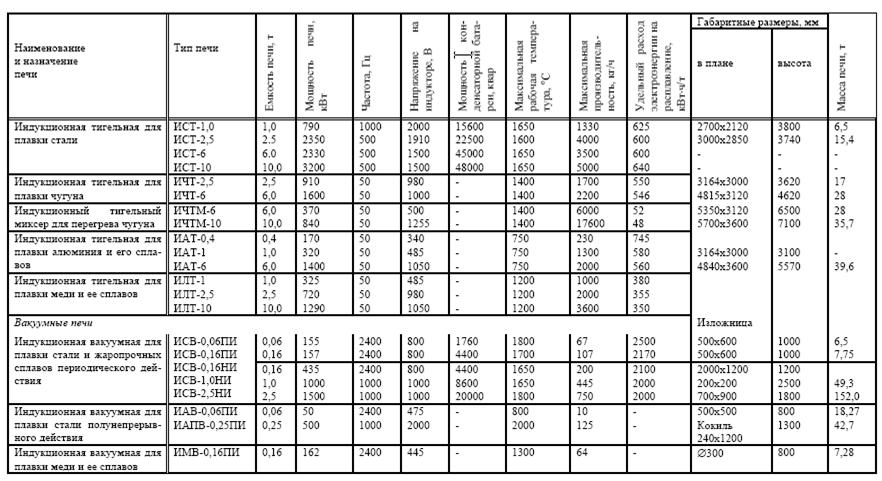

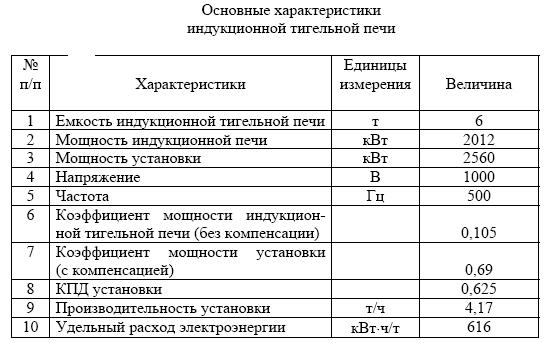

Технические данные некоторых индукционных тигельных печей

Приложение 9.

Библиографический список

1) Индукционные тигельные печи: Учебное пособие. 2-е изд., перераб. и доп. / , , . Екатеринбург: Изд-во УГТУ - УПИ, 20с.

2) Источники питания для сварки / , , . — М.: Айрис-пресс, 2007. — 384 с.: ил. — (Высшее образование).

3) Козлов городов. Изд. 2-е переработанное. – Изд. «Энергия». 1977. – 280 с.: ил.

4) Кудрин промышленных предприятий: Учебник для студентов высших учебных заведений/. - М.: Интермет Инжиниринг, 20с: ил.

5) Кузнецов и электроосвещение городов: Учеб. Пособие. – Мн.: Выш. шк., 1989. – 136 с.: ил.
