Характеристика здания

1 Характеристика здания

Здание производственное совмещено со вспомогательной частью. Здание в плане по крайним осям составляет А-Д – 24м и 1-12 – 60,5м. Вспомогательной части здания располагается по осям А-Д и 1-3. Размер этой части по осям А-Д 24м, по оси м.

Здание вспомогательной части трехэтажное, а в производственной части одноэтажное.

Высота помещения до низа несущей конструкции покрытия в производственное части 9.5 м. Высота этажа вспомогательной части 2.7 м.

При пожаре эвакуация людей из здания будет осуществляться через дверные проемы в количестве 8, а также с помощью наружной пожарной лестницы.

Здание является каркасным.

Конструктивная схема здания с полным каркасом.

Пространственная жесткость и устойчивость здания обеспечена поперечной рамой, состоящей из колонн и элементов покрытия, а в продольном направлении – фундаментными балками, обвязочными балками. По долговечности здание относится к II степени, так как его конструктивные элементы рассчитаны на срок службы 50-100 лет.

По огнестойкости в соответствии с СТБ 2.02.01-98 здание относится II степени.

Класс ответственности здания по СНиП 2.01.07-85 II.

В здании запроектирован один подвесной кран. Грузоподъёмностью кран от 0,5 до 5 т.

Технико-экономические показатели проектируемого здания составляют:

1. Площадь застройки здания 1479.10 м2

2. Площадь помещения 1338.75 м3

3. Рабочая площадь

4. Конструктивная площадь

5. Объем здания

6. Площадь наружных стен

2 Конструктивное решение здания

2.1 Колонны

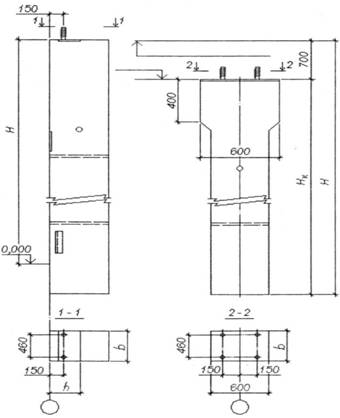

Для одноэтажных производственных зданий применяют железобетонные колонны прямоугольного сечения. Для крайних колон применяем колоны с сечением 500×500. Изображение колоны на рисунке 2.1.

Фахверковые колоны устанавливаю в торцах здания и между основными колонами крайних продольных рядов при шаге 12 м и длиной стеновой панели 6 м.

Оголовки фахверковых колон располагают на одном уровне с оголовками основаниями колон на 150 мм ниже пояса стропильной фермы. В пределах высоты стропильной фермы фахверковые колоны рассчитываются сварными двутавравыми высотой сечения 0.25м. эти подставки не доходят на 0.1-0.3м до подкровельного настила. Изображение колоны на рисунке 2.2.

Рисунок 2.1

Рисунок 2.2

2.2 Фундаменты

Запроектированный фундамент под административной частью ленточный бутобетонный. Под промышленной частью здания заложены фундаментные балки. Глубина промерзания составляет минус 147 м. Отметка уровня земли составляет минус 0,5

Определяем отметку минимальный разрез подколоника по формуле 2.1 для крайних колон с сечением 500×500:

А под мин=ак+2×75×175; (2.1)

Где ак – сечение колоны.

А под мин=500+2×75×175=1000.

В под мин =вк+2×75×175;

В под мин =500+2×75×175=1000.

Для фахверкофых колон с сечением 400×400:

А под мин=ак+2×75×175;

А под мин =500+2×75×175=1000.

В под мин =вк+2×75×175;

В под мин =500+2×75×175=1000.

Размеры подошвы фундамента определяется формуле по 2.2.

Для крайних колон:

А п = А под+2×300; (2.2)

Где А под –минимальный разрез подколоника.

Ап = 1000+2×300=1600;

В п =В под+2×300;

Вп =1000+2×300=1600.

Для фахверковых колон:

А п = А под+2×300;

Ап = 900+2×300=1500.

В п =В под+2×300;

Вп =900+2×300=1600.

Определяем глубину заложения фундамента по формуле 2.3:

Нз=Нпр+0,5; (2.3)

Где Нпр –глубина промерзания.

Нз=147+0,5=1,475.

В таком случи фундамент по высоте буде составлять 1,5 м.

Для того что бы подобрать бундаментные балки используют формулу 2.4:

Lфб=6000-( АI под :2+ АII под :2)-2×25; (2.4)

Для наружных стен:

Lфб=600:2+1000:2)-2×25=4950.

Для фахверковых колон:

Lфб=6000-(900:2+900:2)-2×25.

Для наружных совмещенными с фахверковыми подколониками:

Lфб=600:2+ 900:2)-2×25.

Ширина плит ленточных бутобетонный фундаментов: под наружные несущие стены по осям А, В, 1, 4 толщина фундамента ровна 400 м. По внутренней стене расположенной на оси Б глубина фундамента равна 400 м. Толщина фундамента по осям 2 и 3 равна 300 м.

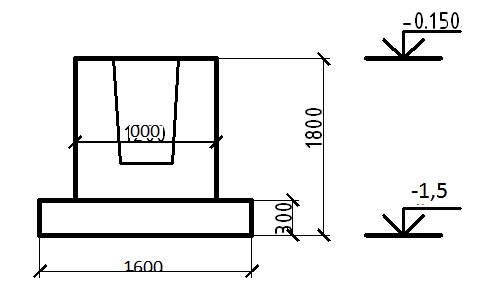

Рисунок 2.1- под фундаментная балка для крайних колон

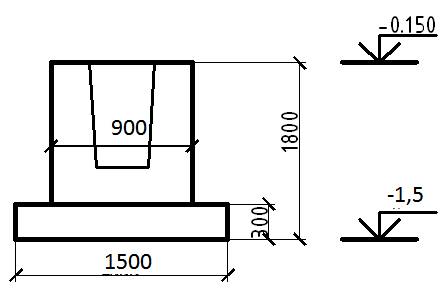

Рис.2 Эскиз фундаментов под колонны фахверка

2.3 Стены

В проектном здании стены выполнены из железобетонных стеновых плит двух видов, с размерами 2980×1500×130 и 5980×130×885. Также из мелкоразмерного кирпича. Наружные стены выполняют только ограждающую функцию и свой вес они передают на колоны каркаса, за исключением нижнего подоконного яруса, опирающегося на фундаментные балки. Над оконными проемами размещаются обвязочные балки.

По расположению в здании панели подразделяются на:

- рядовые;

-цокольные.

Перегородки в здании запроектированы из стеновые панели. Толщина перегородок составляет 160 мм.(6×1.8)

Характер привязки стен к координатным осям показаны на эскизе.

Внешние грани колон совмещаются с координатными осями, а внутренней плоскостью стены совмещаются наружу тридцать мм. в без мостовом кранов со железобетонным каркасом при шаге крайних колонн шесть мм. Изображено на рисунке 2.2

Рисунке 2.2

По линиям поперечных температурных швов геометрические оси сечением колон смещается на пять сот мм. в обе стороны от оси шва, совмещенного с поперечными координатами осей. Изображено на рисунке 2.3

Рисунке 2.3

В одноэтажных промышленных зданиях колонны средних рядов располагают так, чтобы геометрические оси колон совпадали с продольными и поперечными модулями координатных осей. Изображено на рисунке 2.4

Рисунке 2.4

В торцах здания геометрические оси сечения основного каркаса смещены внутрь на пять сот мм. с координатной осью, а внутри поверхность стен на тридцать мм. Изображено на рисунке 2.5

Рисунок 2.5

2.4.Лестницы

В здании запроектированы лестницы основного назначения из сборных железобетонных лестничных маршей, ограждены капитальными стенами. Лестничные марши и площадки подобраны по каталогу на основании расчета.

Приведены расчеты лестничных клеток, выполнен рисунок лестничных маршей и площадок.

Двух маршевая лестница находящаяся внутри здания, соединяющая первый этаж и чердак. Подобраны по каталогу. Длина марша составляет 2720,ширина марша 1050, ширина подступенков 254.Соответствуя марке 1Л М

Двух маршевая лестница находящаяся внутри здания, соединяющие первый этаж и подвал. Подобраны по каталогу. Длина марша составляет 2720, ширина марша 1200, ширина подступенков 1400. Соответствуя марке 1ЛМ

2.5 Перегородки

Перегородки запроектированы из силикатного кирпича. Ширина перегородок межкомнатных 120 мм. Диаметр проволоки для поперечного армирования кладки не менее 3 мм. С целью предохранения от коррозии арматурные сетки должны иметь сверху и снизу защитный слой раствора толщиной не менее 2 мм.

2.6 Покрытие (крыша) и фонари

Несущие конструкции покрытий представляют собой стропильные фермы.

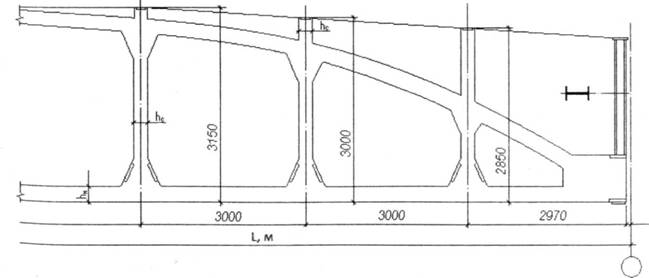

Стропильные фермы сегментные раскосные. Рисунок стропильной фермы 2.6.

Крыша выполнена 2 типов. Первый тип безгермотизациония, выравнивающий слой выполнен из цементно-песчаного раствора. Её несущей конструкцией является стальные прогоны. Второй тип кровли выполнен из четырех слоев стеклорубиройда на битумной мастике. Несущая конструкция из железобетонных плит.

Стропильная ферма по своим размерам 240×(200;220;200).

Первый тип кровли безгермотизациония, выравнивающий слой выполнен из цементно-песчаного раствора. Второй тип кровли из четырех слоев стеклорубиройда на битумной мастике, выравнивающий слой из цементно-песчаного раствора толщиной 25мм. Теплоизооляционный слой из пернитобитумных плит (ГОСТ ). Тип кровель указан в таблице 2.1.

Отвод воды с крыши осуществляется наружным способом через водосточные воронки. Количество воронок N принять из расчета, что одна воронка обслуживается не менее 800 м2 кровли:

Nкровли = Sкровли/800;

Nкровли = 1470/800 =1,84.

Количество водосточных воронок составляет две.

Рисунок 2.6

Таблице 2.1

Схема констр. решения	Тип кровли	Выравнивающий слой	Тип теплоизоляции	Тип пароизоляции	Несущие констр.
	XI-без герметизационные соединения.	С-1-из цементно-песчаного раствора.			Стальные прогоны
	II- четырехслойный стеклорубиройд на битумной мастике.	С-2 –из цементно-песчаного раствора, т олщиной 25 мм	Т-8 - пернитобитумные плиты (ГОСТ )	В-3 рубиройд наклен на битумно-кукерсольныую мастику	железобетонные плиты

2.7 Экспликация полов

Номер помещения	Тип пола	Схема полов	Элементы пола и их толщина	Площадь, м2
1,2,3,4,5,6	1		Из мастичных плит 1-покрытие;2- стяжка;3-бетонная подстилочная часть;4-плиты;5-тепловые и звукоизолирующие слои;6-прослойка и заполнения швов.	43
В местах лестиц и коридоров	2		Линолеум на теплозвукоизоляционной основе.1-покрытие;2-прослойка из холодной мастики ;3-плиты.

2.8 Окна и двери

Для естественного освещения рабочих мест принимают окна в виде ленточного остекления. высота от пола до верха остекления ровна 5,5 м. Световые проемы заполняются блоками с открывающимися створками. Размеры оконных блоков по высоте приведены в ведомости проёмов.

Всего 3 типов окон.

Эскиз

Запроектировано 5 типов дверей. (хар)

Эскиз

В местах входов и выездов в здание предусматриваются распашные ворота, которые служат для пропуска средств напольного транспорта.

В каркас здания введены обвязочные балки, размещаемые над проемами ворот, которые служат сплошными перемычками.

Таблица 2.2- Ведомость проёмов

Марка, поз.	Размер проёма b×h, мм
ОК1	(1820×6020)×14
ОК2	(1820×5420)×4
ОК3	(1820×1820)×11
В1	(4200×4200)×7
ДН2	(2700×3000) ×1
ДВ3	(1320×2070)×6
ДВ4	(1020×2370)×9
ДВ5	(1020×2070)×45

Эскизы

Таблица 2.3 Спецификация оконных и дверных проемов.

НАЗВАНИЕ	ОБОЗНАЧЕНИЕ	НАИМЕНОВАНИЕ	КОЛИЧЕСТВО ПО ФАСАДАМ	МАССА. КГ	ПРИМ
1-12	12-1	А-Д	Д-А	ВСЕГО
ОК 1	СТВ 939-	ОМНР 18-60ССП	10	4			14
ОК 2	93	ОМ2Р 18-54Б	4				4
ОК 3		ОМ2Р 18-18Б	5	5	3	2	15
		БЛОКИ ДРЕВЕСИНЫ
1	ДВ1 ДО21-10	СТБ 1138-98					45
2	ДВ2 ДЧ 23-10	5	2	1	1	9
3	ДН3МР 20-13	1	4		1	6
4	ДН4МР 30-27	1				1
5	ВН5МР 42-42		4	3			7

2.9 Крановое оборудование

Для перемещения сырья, полуфабрикатов и готовой продукции переменяют внутрицеховое подъемно-транспортное оборудование, подвесной кран. Подвесной кран транспортируется грузы массой до 3,2 т состоит из несущей балки.

Геометрические параметры подвесного крана составляют 240×(200,220, 200)

Рисунок 2.7

3 Спецификация основных сборных железобетонных конструкций

Позиция	Обозначение	Наименование	Кол-во	Масса ед, кг	Примечание
Колонны
1	К 93-1	Серия 1.423-3	24		крайние
2	К81-1		11		фахверковые
Фундаменты
1		Б-1200×1200	24		подколоники
2		А - 900×900			стакан
3		ФА 1-1			фахверковые
4		ФА 1-2			крайние
Фундаментные балки
1	Серия 1.415-1	ФБ 6-8	8	1200
2	ФБ 6-7	14	1300
Ограждающие плиты
1	ГОСТ	ПЛ 1-1	136	1500
2	ПЛ 2-2	84	1800
3	3.900.1-10	ПС 60.9.2,5-2Л	11	1760
Стропильная ферма
1		ФБ18-I	2
Плиты покрытия
1	Выпуск 5-1 СТБ	1.090.1-1/88 ПР 60.15-8 АтV	126	2500	Произ. часть
2	Б1.041.1-1.200	ПК 57.12-8АтV800	120	2000	Админ. часть

Список использованной литературы

1. Буга , промышленные и сельскохозяйственные здания. – М.: Высшая школа, 1987. – 351 с.

2. и др. Конструкции гражданских зданий/Под ред. – М.: Строй. издат, 1986. – 135 с.

3. Шерешевский гражданских зданий. – Л.: Стройиздат. Ленинградское отделение, 1981. – 176 с.

4. ГОСТ 21.101–93 СПДС. Основные требования к рабочей документации / МНТКС. – Мн., 1995. – 42 с.

5. Территориальный каталог типовых сборных ж/б конструкций зданий и сооружений для промышленного строительства в Белорусской ССР. Том.

6. СТБ 939-93. Окна и балконные двери для зданий и сооружений. Общие технические условия / Госстрой Республики Беларусь.-Мн.,1994.--40с.

7. СТБ 1138-98. Двери и ворота для зданий и сооружений. Общие технические условия / Министерство архитектуры и строительства Республики Беларусь.-- Мн., 1999-58с.

8. СНБ 1.03.02-96. Состав, порядок разработки и согласования проектной документации в строительстве / Министерство архитектуры и строительства Республики Беларусь. – Мн., 1996.--13с.
