Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана в полиэтиленовой оболочке (стр. 15 )

В.5.1 Конструкция и размеры параллельного тройника должны соответствовать рисунку В.5 и таблице В.7.

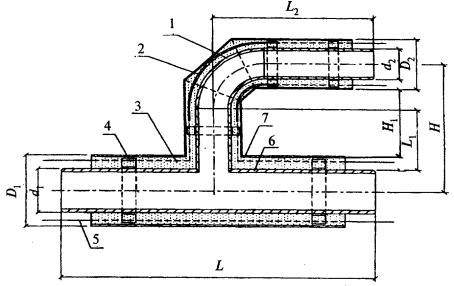

1 - стальной отвод; 2 - электроизоляционная трубка по ГОСТ 22056; 3 - изоляция из пенополиуретана; 4 - центрирующая опора; 5 - проводник-индикатор системы ОДК; 6 - стальная труба; 7 - оболочка из полиэтилена.

5 - Тройник параллельный

В.5.2 Пример условного обозначения параллельного тройника диаметром 426-219 мм с изоляцией типа 2:

Тройник параллельный Ст ППУ-ПЭ ГОСТ

7- Тройник параллельный В миллиметрах

Расстояние между оболочками Н1=150

d1	57	76	89	108	133	159	219	273	325	426
d,	57	57	57	57	57	57	57	57	57	57
Н	290	300	310	320	333	345	378	420	445	500

Продолжение таблицы В.7

L	1000	1000	1000	1500	1500	1500	1500	2000	2000	2000
L1	186	187	190	191	191	191	194	209	209	212
L2	425	425	425	675	675	675	675	925	925	925

Продолжение таблицы В.7 В миллиметрах

Расстояние между оболочками H1 =150

d1	76	89	108	133	159	219	273	325	426	530
d2	76	76	76	76	76	76	76	76	76	76
Н	310	320	330	343	355	388	430	455	510	585
L	1000	1000	1500	1500	1500	1500	2000	2000	2000	2000
L1	172	175	176	176	176	178	193	194	197	220
L2	400	400	650	650	650	650	900	900	900	900

Продолжение таблицы В.7 В миллиметрах

Расстояние между оболочками H1 =150

d1	89	108	133	159	219	273	325	426	530	630
d2	89	89	89	89	89	89	89	89	89	89
Н	330	340	353	365	398	440	465	520	595	640
L	1000	1500	1500	1500	1500	2000	2000	2000	2000	2000
L1	166	166	166	166	168	183	183	187	210	205
L2	380	630	630	630	630	880	880	880	880	880

Продолжение таблицы В.7 В миллиметрах
