Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана в полиэтиленовой оболочке (стр. 19 )

Расстояние между оболочками H1=700

d1	720	820	920	1020
d2*	720	720	720	720
H	1500	1550	1600	1650
L	2000	2000	2000	2000
L1	160	160	160	160
L2	230	230	230	230
* Сварные отводы

Расстояние между оболочками H1=800

d1	820	920	1020
d2*	820	820	820
H	1800	1850	1900
L	2500	2500	2500
L1	160	160	160
L2	380	380	380
* Сварные отводы

Окончание таблицы В.7

Расстояние между оболочками H1=900

d1	920	1020
d2*	920	920
H	2000	2050
L	2500	2500
L1	160	160
L2	280	280
* Сварные отводы

Расстояние между оболочками H1=1000

d1	1020
d2*	1020
H	2200
L	2500
L1	160
L2	230
* Сварные отводы

В.6 Тройник с шаровым краном воздушника

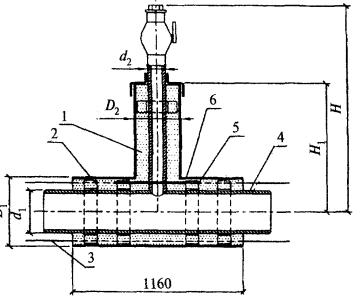

В.6.1 Конструкция и размеры тройника с шаровым краном воздушника должны соответствовать рисунку В.6 и таблице В.8.

1 - изоляция из пенополиуретана; 2 - центрирующая опора; 3 - проводник-индикатор системы ОДК; 4 - стальная труба; 5 - электроизоляционная трубка по ГОСТ 22056; 6 - оболочка из полиэтилена

6 - Тройник с шаровым краном воздушника

В.6.2 Пример условного обозначения тройника с шаровым краном воздушника диаметром 159-32 мм с изоляцией типа 1:

Тройник с шаровым краном воздушника Ст ППУ-ПЭ ГОСТ

8 - Тройник с шаровым краном воздушника В миллиметрах

d1	d2	Н	H1
57	32	554	375
76	32	560	380
89	32	570	390
108	32	580	400
133	32	595	425
159	32	605	425
219	32	635	455
273	32	665	480
325	32	690	510
426	32	740	560
530	57	790	610
630	57	840	660
720	57	870	685
820	57	940	755
920	57	985	805
1020	57	1035	855

B.7 Z-образный элемент
