Научно-методические основы обеспечения безопасной эксплуатации опасных производственных объектов нефтегазового комплекса на основе управления системными рисками (стр. 19 )

150. Шавалеев, Д. А. Управление промышленной безопасностью объектов топливно-энергетического комплекса на основе анализа и мониторинга рисков [Текст] / , // Нефтегазовое дело: электронный научный журнал. ‒ 2012. ‒ № 6. ‒ С. 435-441. ‒ URL: http:www. *****/authors/ShavaleevDA/ShavaleevDA_1.pdf.

151. Шавалеев, и выбор стратегии развития предприятий по производству полимерных материалов [Текст] / , , // Нефть, газ и бизнес. ‒ 2006. ‒ № 6. ‒ С. 34-37.

152. Шайбаков, опасных факторов, возникающих при пожаре пролива, и его тушения на напряженно-деформированное состояние трубопровода [Текст] / , , // Проблемы сбора, подготовки и транспорта нефти и нефтепродуктов / ИПТЭР. ‒ Уфа, 2008. ‒ Вып‒ С. 77-82.

153. Шайбаков, аспекты оценки технического состояния технологических трубопроводов [Текст] / , , // Нефтегазовое дело: электронный научный журнал. ‒ 2013. ‒ № 4. ‒ С. 258-270. ‒ URL: http://www. *****/authors/ShaybakovRA/ShaybakovRA_1.pdf .

154. Шайбаков, технического состояния трубопровода при сварке его разнотолщиных участков [Текст] / // Трубопроводный транспорт – 2008: матер. IV междунар. учебн.-научн.-практ. конф. 20.08.2008. ‒ Уфа, 2008. ‒ С. 123-126.

155. Шайбаков, метод акустико-эмиссионного мониторинга резервуаров [Текст] / , , // Нефтегазовое дело: электронный научный журнал. ‒ 2013. ‒ № 4. ‒ С. 448-464. URL: http://www. *****/authors/ShaybakovRA/ShaybakovRA_2.pdf .

156. Шайбаков, оценки технического состояния трубопроводов при сварке разнотолщинных участков [Текст] / , , // Промышленная безопасность дымовых и вентиляционных промышленных труб / УГНТУ. ‒ Уфа, 2008. ‒ С. 191-123.

157. Шайбаков, аварийных ситуаций: новые методы и подходы [Текст] / , , // Проблемы сбора, подготовки и транспорта нефти и нефтепродуктов / ИПТЭР. ‒ Уфа, 2008. ‒ Вып‒ С. 110-121.

158. Шаталов, расчета распространения аварийных выбросов, основанная на модели рассеяния тяжелого газа [Текст] / , , // Безопасность труда в промышленности. ‒ 2004. ‒ № 9. ‒ С. 46-52.

159. Шахраманьян, оценка риска от чрезвычайных ситуаций природного и техногенного характера [Текст] /
// Безопасность жизнедеятельности. ‒ 2001. ‒ № 2. ‒ С. 4-9.

160. Шевердин, массы взрывоопасного парогазового облака, образующегося при аварийной разгерметизации оборудования нефтеперерабатывающих предприятий [Текст]: дис. … канд. наук: 05.26.03 / . ‒ Уфа, 2001. ‒ 151 с.

161. Шишкунов, последствий аварий на химически опасных объектах [Текст]: информ. бюл. ГИС / ,
// Ассоциации. ‒ 2001. ‒ № 4. ‒ С. 46.

162. Федеральный закон «О защите населения и территорий от чрезвычайных ситуаций природного и техногенного характера». от 01.01.2001 (с изменениями от 01.01.2001 г.) [Текст] // Гарант плюс.

163. Федеральный закон «О промышленной безопасности опасных производственных объектов» от 01.01.2001 (с изменениями от 01.01.2001) [Текст] // Гарант плюс.

164. Федеральный закон «Об охране окружающей среды от 01.01.2001 (с изменениями от 01.01.2001 г.) [Текст] // Гарант плюс.

165. Федеральный закон Российской Федерации от 01.01.01 г.
«Технический регламент о требованиях пожарной безопасности» (с изменениями от 01.01.2001 г.) [Текст] // Гарант плюс.

166. Федеральный закон «О промышленной безопасности» от 01.01.2001 г. [Текст] // Гарант плюс.

167. Юнкин, в [Текст] / , // Безопасность труда в промышленности. ‒ 2001. ‒ Вып. 1. ‒ С. 22-24.

168. Юнкин, на установке производства серной кислоты [Текст] / , // Безопасность труда в промышленности. ‒ 2001. ‒ Вып. 2. ‒ С. 23-25.

169. Blackmore, D. R. Heavy Gas Dispersion Model [Text] /
D. R. Blackmore, M. N. Herman, J. L. Woodward // J. of Hazardous Materials. ‒ 1982. ‒ No. 6. ‒ P. 34-38.

170. Brossard, J. Overpressure Imposed by Blast Wave [Text] /
J. Brossard, P. Bailly, D. Desbordes // Progress in Astronautics and Aeronautics. ‒ Oslo, Norway, 1989. ‒ Vol. 4. ‒ Р. 410.

171. Brossard, J. Air Blast Unconfined Gaseous Detenations /
J. Brossard, J. Leyer, D. Desbordes et al. // Progress in Astronautics and Aeronautics: Dynamics of Shock Waves, Explosions and Detonations. ‒ 1984. ‒ Vol. 94. ‒ Р. 556-566.

172. Brossard, J. Overpressure Imposed by Blast Wave [Text] /
J. Brossard, P. Bailly, C. Desroser, J. Renard // Progress in Astronautics and Aeronautics: Dynamics of Explosions. ‒ 1989. ‒ Vol. 96. ‒ P. 401.

173. Eidsvik, R. L. Heavy Gas Dispersion Model with Liquefied Release [Text] / R. L. Eidsvik // Atm. Env. ‒ 1981. ‒ No. 15. ‒ P. 1163-1164.

174. Eidsvik, R. J. A Model for Heavy Gas Dispersion in the Atmosphere [Text] / R. J. Eidsvik // Atm. Env. ‒ 1980. ‒ No. 14. ‒ P. 769.

175. Federal Register [Text], 29 CGR, part 1910 // Process Safety Management. ‒ 1990.

176. Fishburn, B. D. Some Aspects of Blasts from FAE [Text] /
B. D. Fishburn // Acta Astronautica. ‒ 1976. ‒ No. 3. ‒ P. .

177. Giesbrecht, H. Analysis of Explosion Hazards on Spontaneous Release of Inflammable Gases [Text] / H. Giesbrecht, G. Hemmer, K. Hess et al. // Ger. Chem. Eng. ‒ 1984. ‒ No. 4. ‒ P. 315-325.

178. Gumbel, E. J. Statistical Theory of Extreme Values and Some Practical Applications [Text] / E. J. Gumbel // National Bureau of Standards. ‒ Washington, 1954.

179. Havens, J. A. Further Analysis on Catastrophic LNG Spill Vapor Dispersion [Text] / J. A. Havens, N. O. Spicer // S. Hatwig Heavy Gas and Risk Assessment. 2, 1983. Battelle-Institute. v. Frankfurt am Main, Germany, 1983. ‒ P. 181-210.

180. Hazard Evaluation Procedures [Text] // American Institute of Chemical Engineers. ‒ 1995.

181. Hewett, T. A. Laboratory Experiments of Smoke Task Plume in a Stable Atmosphere [Text] / T. A. Hewett, J. A. Fay, D. F. Hoult // Atm. Env. ‒ 1971. ‒ No. 9. ‒ P. 767-789.

182. Jones, D. H. Foamehroof Enclosures: Redetermination with Ammonia-Air Mixtures of the Maximum Safe Gap Ror One Inch Flange [Text] /
D. H. Jones, N. C. Heatchcote // ERA TR D/T128. ‒ 1961.

183. Koophman, R. P. Analysis of Burro Series 40 m3 LNG Spill Experiments [Text] / R. P. Koophman, P. T. Gederwall, D. L. Ermak et al. // J. of Hazardous Materials. ‒ 1982. ‒ No. 6. ‒ P. 43.

184. Krzanovski, R. M. GIS Lexicon. International GIS Sourcebook: Geographic Information System Technology in 1991 [Text] /
R. M. Krzanovski, C. L. Palylyk, P. H. Croun // Fort Collins: GIS World, Inc. ‒ 1991. ‒ Р. 552-586.

185. Kulh, A. L. AIAA [Text] / A. L. Kulh, J. R. Bowen, J. C. Leyer,
A. A. Borisov. ‒ Washington, D. C., 1988. ‒ Vol. 114. ‒ Р. 389-400.

186. Lee, J. H. Blast Effects from Vapor Cloud Explosion [Text] /
J. H. Lee, C. V. Guirao, G. G. Bach // Loss Prevention. ‒ 1989. ‒ Vol. 11. ‒ No. 1. ‒ Р. 59-70.

187. Les Melanges Explosives [Text]. L*Inst. Nat. de Rech. et de Security // INRS. ‒ 1989.

188. Lewis, D. J. Progress in Energy and Combustion Sci. [Text] /
D. J. Lewis. ‒ 1980. ‒ Vol. 6. ‒ No. 2. ‒ P. 121-126.

189. McDonell, R. International GIS Dictionary [Text] / R. McDonell,
K. Kemp // Geoinformation International. ‒ 1995. ‒ Р. 111.

190. McQuaid, J. Some Experiments on the Structure of Stably-Stratified Shear Flows [Text] / J. McQuaid // Safety in Mines Research Establishment. ‒ 1976. ‒ P. 21.

191. Methods for the Calculation of Physical Effects of Escape of Dangerous Material Yellow Book [Text] // Committee for the Prevention of Disasters caused by Dangerous Substances. ‒ 1988. ‒ 280 p.

192. Methods for the Determining of Proposed Damage: Green Book [Text] // Committee for the Prevention of Disasters Caused by Dangerous Substances. ‒ 1991. ‒ 310 p.

193. Obert, K. I. Causes and Prevention of Ammonia Explosions, Refrigerating Service and Contracting [Text]: Пер. с англ. / K. I. Obert. // ВНИИПО СССР. ‒ 1984. ‒ № 000/2. ‒ 47 с.

194. Regulations Relating to implementation and Use of Risk Analysis in the Petroleum Activities [Text], 4.12.1990.

195. Saint-Cloud, J. P. Experimental Analysis of the Confined Combustion of NH3 + Air Mixtures: Rapport MM 79/2 [Text] / J. P. Saint-Cloud, C. Guerraud, A. Lannoy // ENSMA. ‒ 1979.

196. Shakhramanjysn M. A., Nigmetov G. M., Larionov V. I. Advanced Procedures for Risk Assessment and Management in Russia // Int. J.Risk Assessment and Management. Vol.2. Nos 3/4. 2001.

197. Sherman, M. P. The Possibility of Local Detonations during Degraded Core Decidents in the Bellafonte Nuclear Power Plant [Text] / M. P. Sherman, M. Berman // Nuclear Technology. ‒ 1988. ‒ Vol. 81. ‒ P. 63-77.

198. Strahlow, R. A. The Characterization and Evaluation of Accidental Explosions [Text] / R. A. Strahlow, W. E. Baker // Prog. Energy Comb. Sci. ‒ 1976. ‒ Vol. 2. ‒ No. 1. ‒ Pр. 27-60.

199. Taylor, G. I. The Dynamics of the Combustion Products Behind Plane and Spherical Detonation Fronts in Explosives [Text] / G. I. Taylor // Proc. R. Soc. London, Ser. A 200. ‒ 1950. ‒ P. 235.

200. Tennekes, H. A First Course in Turbulence [Text] / H. Tennekes, J. L. Lumley. The MIT Press, Cambridge, Massachusetts, 1972. ‒ 338 p.

201. Vinnem, J. E. Offshore Risk Assessment University of Stavanger [Text] // Stavanger. ‒ Norway, 2007.

202. White, A. G. Limits for propagation of flame at various temperatures in the mixtures of ammonia with air and nitrogen [Text] / A. G. White //
J. Chem. Soc. ‒ 1992. ‒ V. 12.

203. Woodward, J. L. A Comparison with Experimental Data of Several Models for Dispersion of Vapor Clouds [Text] / J. L. Woodward, J. A. Havens, W. C. Mc. Bride, J. R. Taft // J. of Hazardous Materials. ‒ 1982. ‒ No. 6. ‒
P. 161.

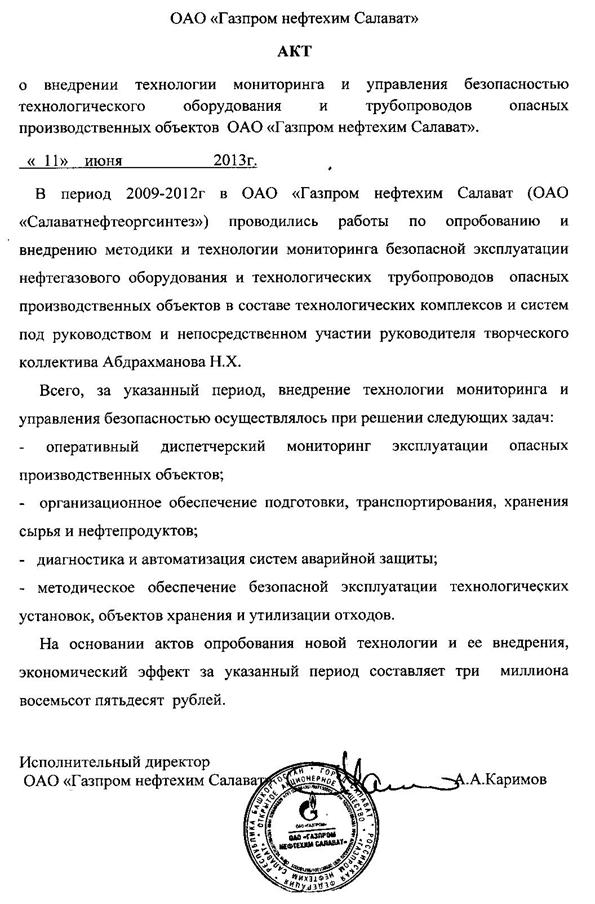

Приложение 1

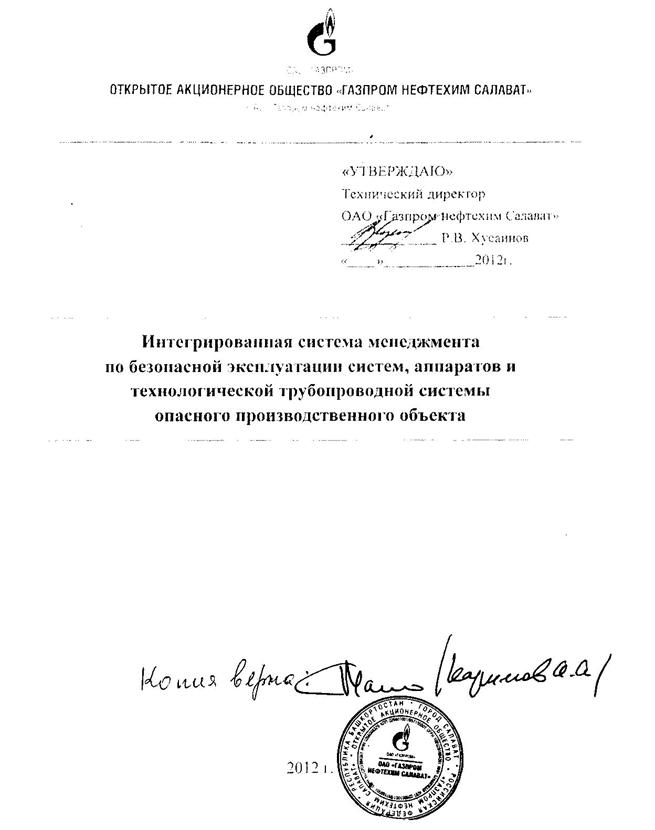

Приложение 2

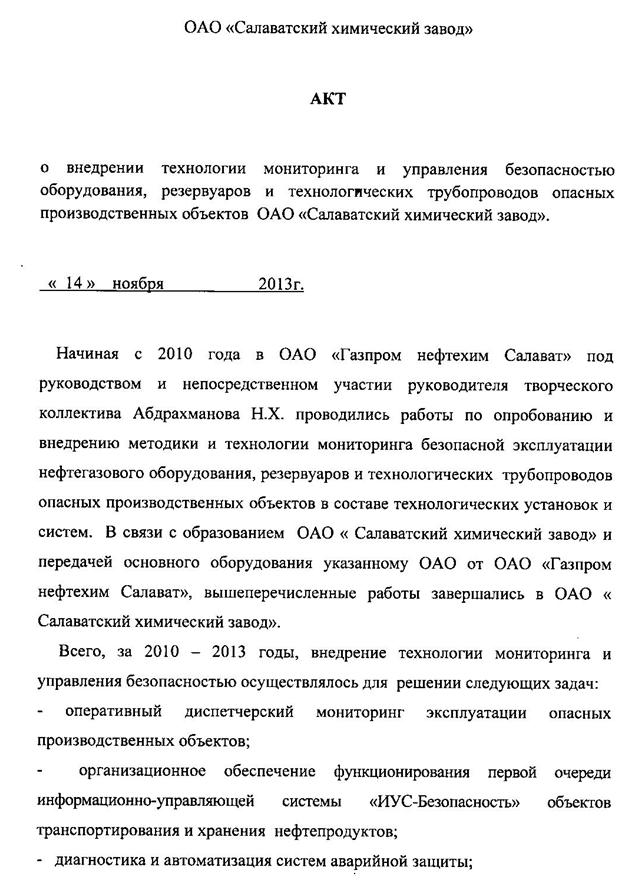

Приложение 3

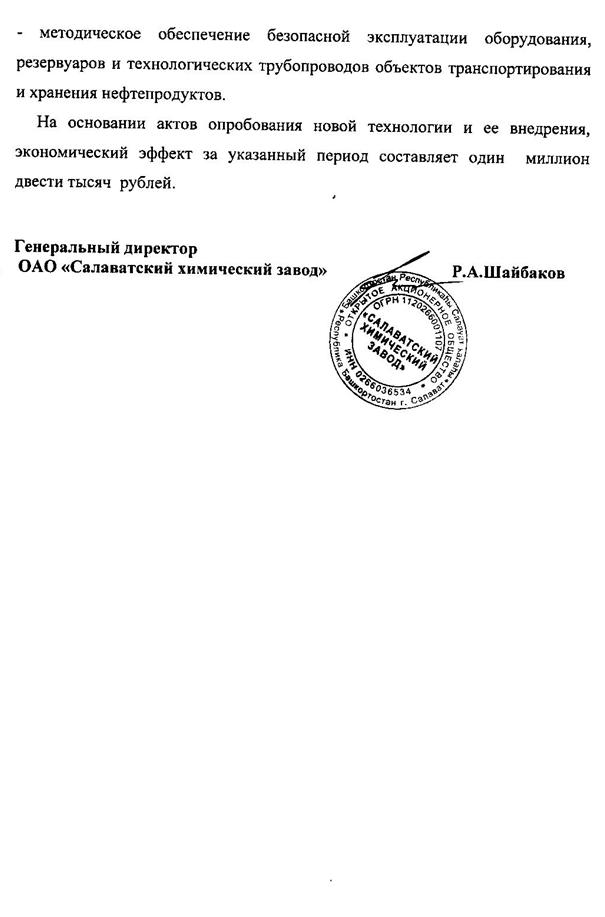

Продолжение приложения 3

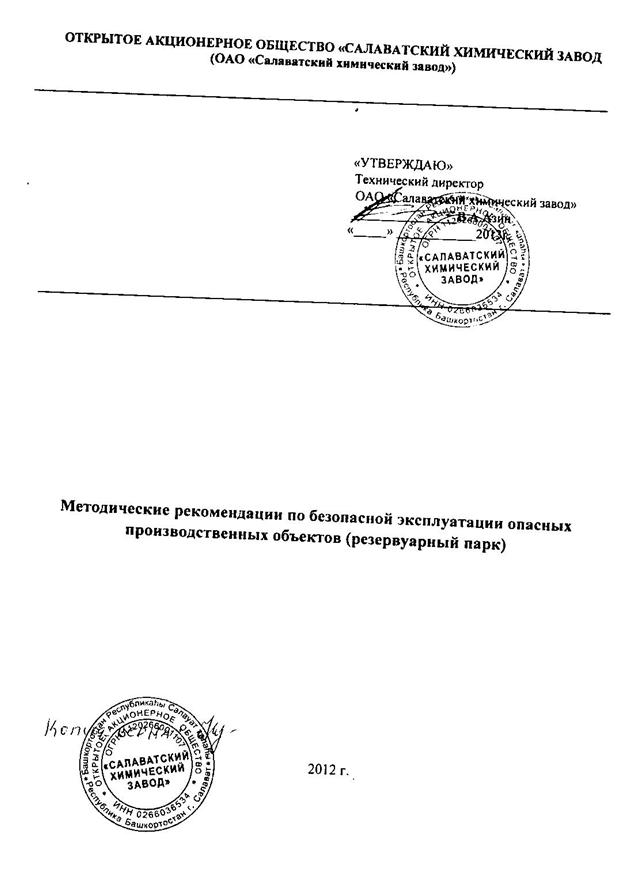

Приложение 4

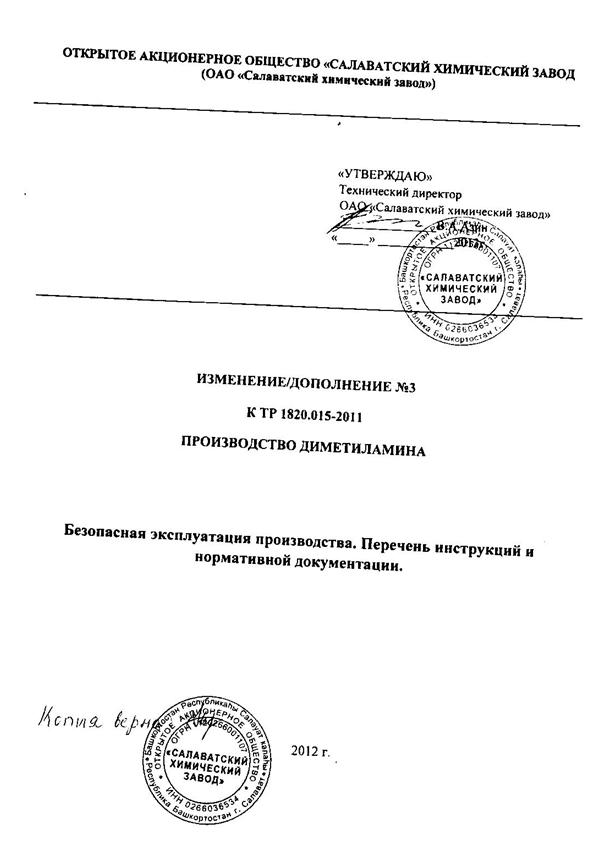

Приложение 5

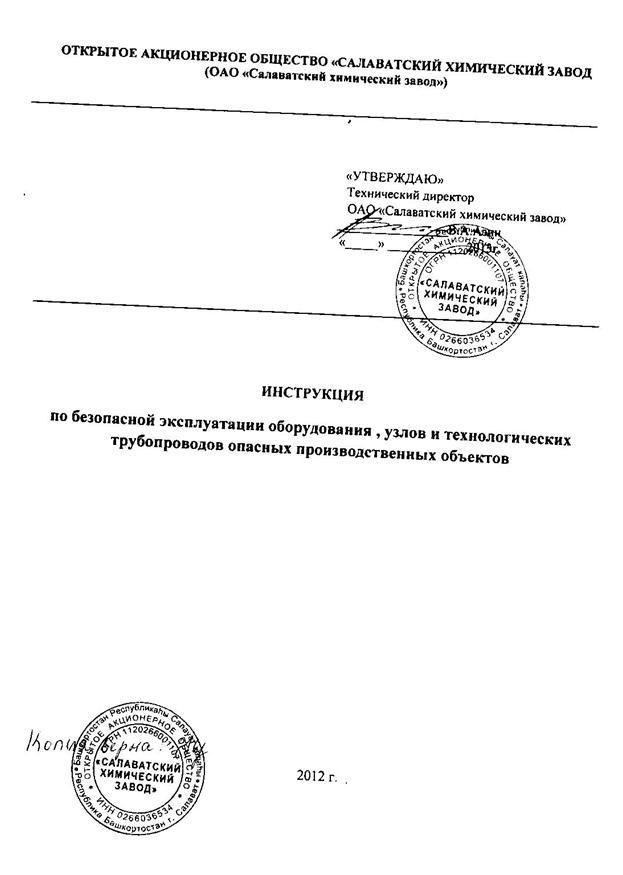

Приложение 6

Приложение 7

Расчет вероятностей возникновения аварийной ситуации на типовой технологической установке НПП (ЭЛОУ-АВТ)

Расчет вероятностей производится с учетом деревьев отказов и использованием сценариев событий разработанных автором на основе алгоритмов, изложенных в [87, 89, 139-141]:

I. Расчет вероятности возникновения аварийной ситуации в моделях нагрева производится в следующей последовательности [89]:

Вероятности сценариев развития событий определяются следующим образом:

· потеря герметичности змеевика из-за коррозии:
Ркорр. = 3 × 10-4;

· отказ насоса:
Рнас. = 2,5 × 10-2;

· отказ клапана-регулятора:
Рклап. = 1,0 × 10-1;

· минимальный расход продукта через змеевик:
Рмин. прод. = 5 × 10-2;

· снижение давления топлива в заводской сети:
Рмин. давл. = 2,0 × 10-1;

· попадание конденсата на горелки:
Рконд. = 1,0 × 10-1;

· наличие парогазового облака:
Робл. = 2,3 × 10-3;

· подсос смеси:
Рподс. = 1,0 × 10-2;

· ошибка персонала:
Рперс = 4,0 × 10-1;

· отказ детектора пламени:
Рд. плам. = 3 × 10-2;

· отказ системы подачи пара в горелку:
Рпарагор. = 5 × 10-2.

II. Расчет вероятности возникновения аварийных ситуаций в модуле подготовки топлива (сценарий № 6):

· подача топлива:
Рпояв. топл. = (Рмин. прод. + Рмин. давл.) × РСАРтоп. + Рконд. × (Рур + Рперс.) × (Рд. плам. + + Рперс.) + Рперс.,

где РСАРтоп. ‒ вероятность отказа системы автоматического регулирования подачи топлива в форсунки;

Рур. ‒ вероятность отказа измерителя уровня в емкости для сбора конденсата, тогда

Рпояв. топл. = (5 × 10-2 + 2 × 10-1) × 3,2 × 10-2 +1 × 10-1× (4,1 × 10-2 +4 × 10-1) × × (3 × 10-2 + 4 × 10-1) + 4 × 10-2 = 6,7 × 10-2.

· прогар змеевика:

Рпр. зм. = (Ркорр + Рнас + Рклап.) × РСУ,

где РСУ ‒ вероятность отказа системы управления;

Рпр. зм. = (3 × 10-2 + 2,5 × 10-2 + 1 × 10-1) × 7,6 × 10-2 = 1,2 × 10-2.

· попадание взрывоопасной паровоздушной смеси извне:

Рсм. извне = (Робл. + Рподс.) × (Рпар. зав. + РСН + Рперс.),

где Рпар. зав. ‒ вероятность отказа паровой завесы;

РСН ‒ вероятность отказа обнаружения углеводородов в пространстве, прилегающем к печи;

Рсм. извне = (2,3 × 10-2 + 1 × 10-2) × (8,2 × 10-2 = 7,6 × 10-2 + 4 × 10-2) = 6,5 × 10-3.

III. Расчет вероятности возникновения результирующего катастрофического события. Взрыв в модуле нагрева

Ркатас. = (Рсм. извне + Рпр. зм. + Рпояв. топл.) × Рпарогор.

Ркатас. = 6,5 × 10-3 + 1,2 × 10-2 + 6,7 × 10-2) × 1 × 10-1 = 8,6 × 10-3.
