Таблица 16

Светотехнические характеристики ламп накаливания

Тип ламп	Мощность, Вт	Световой поток, лм
1	2	3
Б (накаливания)	40 60 100 150	400 715 1350 2100
БК (накаливания)	40 60 100	460 790 1450
Г (накаливания)	150 200 300 500 750	230 3200 4950 9100 13100
ЛДЦ (люминесцентная)	15 20 30 40 65 80	500 820 1450 2100 3050 3560

5. Рассчитать необходимое количество ламп n, обеспечивающих в данном помещении требования норм по освещенности, из выражения

(13)

где E – нормативное значение освещенности, лк; S – площадь помещения, м2; k – коэффициент запаса, учитывающий загрязнение светильников и наличие в воздухе пыли, дыма, копоти (принять k=1,8); z – поправочный коэффициент, учитывающий неравномерность освещения (принять z=1,1); Ф – световой поток лампы, лм; - коэффициент использования светового потока.

6. Дать схему расположения светильников, принимая во внимание, что при параллельном размещении светильников отношение расстояния между светильниками Lр к высоте их подвеса Hр составляет 1,4 – 1,8, а при шахматном расположении светильников – 1,8 – 2,5.

7. Проверить расчетным путем обеспечение нормативных требований на рабочих местах.

3. 5. Расчет молниезащиты

Номер варианта соответствует сумме последних пяти цифр шифра (см. табл. 17).

Таблица 17

Исходные данные для выполнения задания 3.5

Вариант	0	1	2	3	4	5	6	7	8	9
1	2	3	4	5	6	7	8	9	10	11
A, м B, м hx, м	60 40 21	30 20 13	56 30 22	20 15 11	50 25 18	90 50 20	80 40 16	40 30 12	62 40 25	30 20 10

Определить необходимость устройства молниезащиты здания, расположенного в местности, где проживает студент. Рассчитать размеры молниеотвода и зоны защиты.

1. Определить необходимость устройства молниезащиты здания, исходя из расчета количества прямых ударов молний в год N, которое должно быть не менее 0,01:

(14)

где B – ширина здания, м; hx – высота здания, м; A – длина здания, м; n – среднее количество поражений молнией 1 км2 земной поверхности в год.

Среднее количество поражений молнией 1 км2 земной поверхности в год n определяется по табл. 18. Среднегодовая продолжительность гроз для рассматриваемой местности берется по данным метеорологических станций.

Таблица 18

Количество грозовых часов в год	20-40	40-60	60-80	80-100	100
1	2	3	4	5	6
n	2,5	3,8	5,0	6,3	7,5

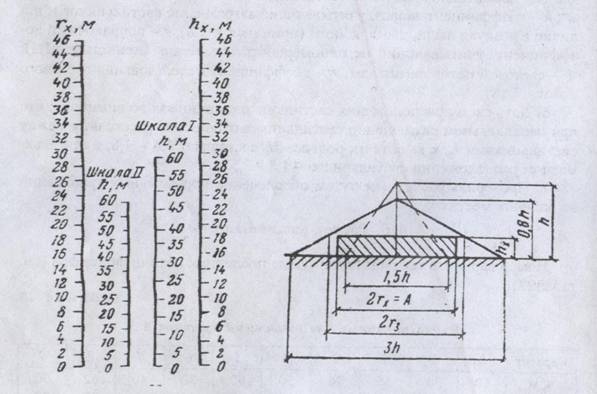

Рис.1. Номограмма для определения высоты стержневого молниеотвода h: hx – высота здания, м; rx – расстояние от молниеотвода до наиболее удаленной точки защищаемого здания.

Рис. 2. Зоны защиты стержневого молниеотвода.

2. Определить требуемую высоту одиночного стержневого молниеотвода (высотой до 60 м) по номограммам рис. 1. Высота молниеотвода h (м) от поверхности земли определяется пересечением прямой, соединяющей точки заданных значений hx и rx на крайних шкалах с одной из средних шкал. Если hx /rx2,67, показания берутся по шкале I, если hx /rx2,67, то по шкале II.

3. Определить зону защиты молниеотвода, которая представляет собой конус с образующей в виде ломаной линии (рис. 2). Основанием конуса является круг радиусом r=1,5h. Сделать графическое построение в масштабе (рис. 2) зоны защиты, для чего:

а) соединить вершину молниеотвода с точками, расположенными на уровне земли на расстоянии rx/2=0,75h от его оси;

б) соединить точку, расположенную на высоте 0,8h молниеотводе, с точками на уровне земли, отстоящими вращениями конуса с ломаной образующей, представляет пространство, защищенное от поражения молнией. Радиус защиты от молнии на земле равен 1,5h. Радиус защиты на уровне высоты здания определить из формул:

(15)

(16)

3. 6. Расчет противопожарных мероприятий

Номер варианта соответствует сумме двух последних цифр шифра (см. табл. 20).

Таблица 19

Исходные данные для выполнения задания 3. 6

Вариант	Производственное здание. Характеристика обращающихся в производстве веществ	Этажность	Площадь этажа между противопожарными стенами зданий, м2	Объем здания, м3	Длина цеха A, м
1	2	3	4	5	6
0,1 2,3 4,5	Механический цех. Твердые сгораемые материалы, горючие пыли с НКВП65 г/м3 Лесопильный цех. Твердые сгораемые вещества, горючие пыли с НКВП65 г/м3 Шлифовальный цех. Твердые сгораемые материалы, горючие пыли с НКВП65 г/м3	I II III	2600 3500 3500	3103 45103 35103	100 120 90
6,7 8,9	Ремонтно-механический цех. Предприятия лесной промышленности. Несгораемые вещества и материалы в холодном состоянии Склад пиломатериалов. Твердые сгораемые вещества	II I	2600 5200	24103 61103	80 110

Определить при заданной этажности производственного здания минимально необходимую степень его огнестойкости. Подобрать строительные материалы. Рассчитать требуемую емкость пожарного водоема на наружное пожаротушение, их количество.
