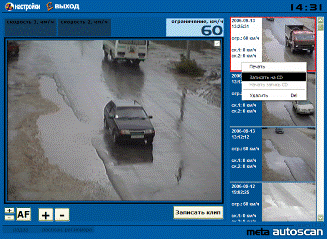

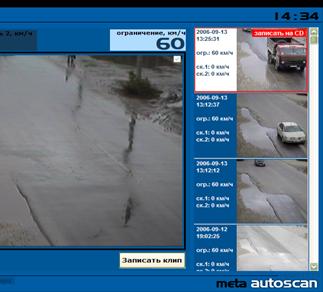

После того как все требуемые клипы выбраны, вызовите контекстное меню и выберите пункт: Начать запись. Далее следуйте инструкциям мастера записи компакт-дисков.

Системный диск ПК должен иметь как минимум 700MB свободного места. На CD можно записать до 700MB информации.

ВЫВОД КАДРА НА ПЕЧАТь

Для вывода на печать выберите видеоклип, кадры которого следует напечатать. Вызовите контекстное меню и выберите пункт: Печать.

1	Перейти к предыдущему кадру
2	Перейти к следующему кадру
3	Кнопка запуска печати
4	Полоса прокрутки для выбора видеокадра
5	Увеличить видеоизображение
6	Уменьшить видеоизображение

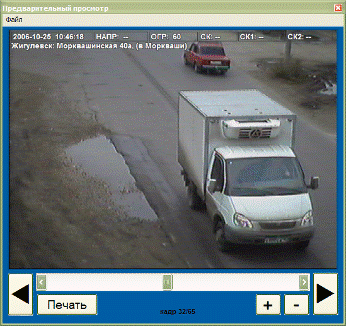

В открывшемся диалоговом окне с помощью полосы прокрутки [4] выберите кадр, который желаете распечатать. Кнопки [5] и [6] предназначены для масштабирования при предварительном просмотре кадра. При выводе на печать масштабирование просмотра игнорируется.

Используется цифровое масштабирование – номера автомобилей находящиеся на значительном удалении в кадре видеоклипа, невидимые или плохо неразличимые в масштабе 1:1 увеличить до состояния уверенной идентификации невозможно.

После того как выбран требуемый кадр, нажмите кнопку Печать – далее следуйте инструкциям мастера печати. При необходимости перед началом печати установите настройки принтера и бумаги. Настройка осуществляется вызовом диалогового окна настройки из главного меню: Файл à Свойства принтера.

Для печати принтер должен быть установлен в системе.

Принтер должен быть включен и подключен к ПК.

При необходимости можно распечатать раскадровку видеоклипа: т. е. напечатать выборочно (выбираются автоматически программой) 12 кадров видеоклипа в таблице 3x4.
Файл à Печать раскадровку клипа.

При необходимости можно сохранить кадр в виде изображения, кадр можно сохранить в форматах bmp и jpg.

Для сохранения выберите кадр затем в главном меню выберите в меню пункт:

Файл à Сохранить кадр…

Диалоговые окна

Диалоговое окно общих настроек программы вызывается нажатием кнопки «Настройки» [1] в основном окне программы

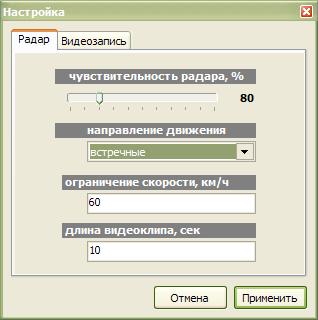

Настройка радара:
[A] Чувствительность радара: управляет дальностью, до которой радар измеряет и выдает скорость цели [B] Направление движения целей: Управляет направлением движения потока - встречные/попутные. [C] Ограничение скорости в км/ч Скорость, при превышении которой инициируется автоматическая запись видеоклипа. [D] Длина видеоклипа, сек Управляет длиной записываемого видеоклипа при автоматической записи клипа. Значение не может быть менее 2 секунд	A   B   C   D

Настройка видеозаписи:

[A] Кодек видеосжатия: Позволяет выбрать кодек, с помощью которого будет сжиматься видеоизображения при записи клипа. Кнопка [A1] позволяет изменить настройки видеокодека. Рекомендуемые кодек DivX – отличное сжатие при минимальных искажения (неразличимые на глаз) Или Huffyuv – для сжатия без потерь (клипы больше по объему) Кодеки должны быть установлены в системе, их можно установить с диска АвтоСКАН. [B] Флаг «Устранять эффект гребенки»: Позволяет устранить искажения видеосигнала при съемке динамичных объектов. Более требователен к системным ресурсам ПК – Параметры настройки деинтерлейса доступны через диалоговое окно настройки видео. [C] Шрифт надписей в кадре: Позволяет выбрать каким цветом будут впечатыватся в кадр текстовая информация о скорости, времени. по умолчанию белым шрифтом с темной окантовкой

Параметры видеоконтроля:

поле Точка расположения: Позволяет указать текст о месте расположения, в котором производится видеорегистрация нарушений. Этот текст будет впечатываться в видеокадр при записи видеоклипа. Кодеки должны быть установлены в системе, их можно установить с диска АвтоСКАН. Опция "Приближать изображение при записи клипа" При включенной опции и подключенном объективе с цифровым управлением: при записи видеоклипа объектив будет автоматически приближать/увеличивать видеоизображение на х3.

Диалоговое окно настройки видеоизображения вызывается вызовом контекстного меню на поле видеоизображения [3] при включенном переключателе [5].
Используя это диалоговое окно можно: [a] выбрать устройство видео ввода, [b] выбрать видеовход на плате видеовода куда подключен кабель от видеокамеры [с] выбрать формат видео сигнала (PAL/SECAM/NTSC) [d] Выбрать тип видеосигнала – цветной / чернобелый Подстроить: [e] яркость [f] контрастность [g] цветность [h] насыщенность

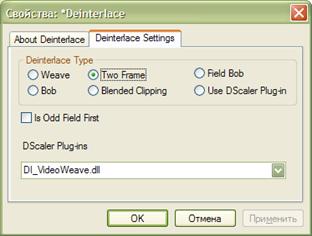

[i] вызов настройки конфигурации устранения гребенки. Настройка доступна при включенной опции Deinterlace в окне НастройкаàВидеозапись Рекомендуемые параметры: Is Odd Field First = Выкл. // Отключить опции поиска четного кадра Deinterlace Type: Two Frames Разные типы устранения гребенки требуют разных по мощности компьютеров – тип подбирается эксперементально.

АРХИВ ВИДЕОКЛИПОВ

Видеоклипы записываются в папку установленной программы «Автоскан» по умолчанию это папка
C:\Program Files\META\AUTOSCAN\CLIPS

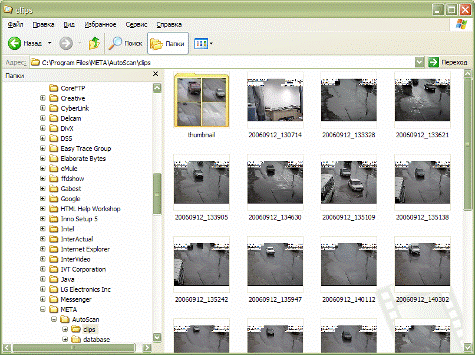

Фильтрация/удаление/просмотр видеоклипов возможно через стандартный Проводник Windows или другой файловый менеджер.

Для этого вызвать меню пуск, вызвать Проводник и в открывшемся окне найти на жестком диске папку с архивом видеоклипов.

ПАРАМЕТРЫ ЗАПУСКА

При запуске программы без параметров, программа открывается в полноэкранном режиме.

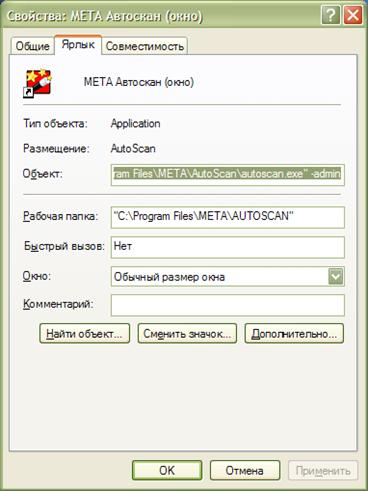

Для запуска в оконном режиме требуется создать ярлык на рабочем столе и в свойствах ярлыка указать параметр “-admin”

3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

3.1 Техническое обслуживание прибора

3.1.1 Меры безопасности

3.1.1.1 К техническому обслуживанию комплекса должны допускаться лица, имеющие соответствующую квалификацию, знакомые с конструкцией, правилами эксплуатации и технической документацией на прибор и на измеритель скорости и прошедшие инструктаж по технике безопасности.

3.1.1.2 Меры безопасности указаны в п.2.2.1 настоящего руководства.

3.1.2 Порядок технического обслуживания

3.1.2.1 Техническое обслуживание включает внешний осмотр комплекса на предмет отсутствия выбоин и трещин корпуса прибора, целостности защитного стекла и крепежа, а также подтяжку винтов крепления корпусных деталей и целостность разъемов.

3.1.2.2 Предохранять объектив видеокамеры от ударов, сырости, загрязнения и резких колебаниях температуры.

3.1.2.3 Пыль с оптических поверхностей смахивать чистой мягкой обезжиренной волосяной кисточкой. Загрязнения (отпечатки пальцев, следы запотевания и т. п.) лучше всего удалять ватным тампоном на деревянной палочке круговыми движениями, постепенно переходя от центра линзы к ее краям. Тампон следует слегка смочить спиртом-ректификатом, эфиром (петролейным или серным) или смесью этих веществ.

Можно также воспользоваться чистыми (хорошо простиранными) фланелью, ситцем или батистом, смоченными одной из указанных жидкостей.

В нерабочее время закрывайте объектив крышкой, храните видеокамеру в упаковке.

3.2 Текущий ремонт

3.2.1 Возможные неисправности и методы их устранения приведены в таблице 4.

Таблица 4

Возможная неисправность	Вероятная причина	Метод устранения
При включении питания отсутствует свечение экрана монитора	Неисправен источник питания	Заменить источник питания
Отсутствует контакт в разъеме питания	Восстановить контакт в разъеме питания
Нет изображения дорожной ситуации на экране монитора	Объектив видеокамеры закрыт крышкой	Снять крышку с объектива
Отсутствует контакт в разъеме видеокамеры	Восстановить контакт в разъеме
На экране монитора поля состояния и результатов измерения измерителя скорости не активны	Выключен измеритель скорости	Включите измеритель скорости
Отсутствует контакт в разъеме измерителя скорости	Восстановить контакт в разъеме
Неисправен измеритель скорости	Отправить в ремонт

При появлении других неисправностей необходимо обращаться в региональный сервисный центр или на предприятие-изготовитель.

4 ТРАНСПОРТИРОВАНИЕ

4.1 Комплекс перевозят транспортом всех видов в крытых транспортных средствах в соответствии с требованиями ГОСТ 12997. При транспортировании комплекс должен быть надежно закреплен, чтобы исключить возможные удары и перемещения внутри транспортировочного средства.

5 ХРАНЕНИЕ

5.1 Комплекс должен храниться в сухих складских помещениях с температурой воздуха от 5ОС до 40ОС и относительной влажностью воздуха 80% при температуре 15ºС.
