КОМПЛЕКС ВИДЕОФИКСАЦИИ НАРУШЕНИЯ ПРАВИЛ ДОРОЖНОГО ДВИЖЕНИЯ
«АВТОСКАН М»
Руководство по эксплуатации
М 265.000.00 РЭ
2006 г.
содержание
ВВЕДЕНИЕ................................................................................... 5
1 ОПИСАНИЕ И РАБОТА.............................................................. 5
1.1 Описание и работа прибора................................................. 5
1.1.1 Назначение......................................................................... 5
1.1.2 Технические характеристики................................................ 6
1.1.3 Состав прибора................................................................... 8
1.1.4 Устройство и работа........................................................... 8
1.1.5 Маркировка и пломбирование.............................................. 9
1.1.6 Упаковка.............................................................................. 9
2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ..................................
2.1 Эксплуатационные ограничения............................................ 10
2.2 Подготовка прибора к использованию..............................
2.3 Указания по работе с программным обеспечением............... 21
3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ........................................... 37
3.1 Техническое обслуживание прибора..................................... 37
3.2 Текущий ремонт.................................................................... 38
4 ХРАНЕНИЕ............................................................................... 38
5 ТРАНСПОРТИРОВАНИЕ........................................................... 38
Настоящее руководство по эксплуатации предназначено для ознакомления с устройством и принципом работы, основными правилами эксплуатации, обслуживания и транспортирования комплекса видеофиксации нарушений правил дорожного движения "АВТОСКАН М" (далее по тексту –комплекс).
1 ОПИСАНИЕ И РАБОТА
1.1 Описание и работа прибора
1.1.1 Назначение
1.1.1.1 Комплекс предназначен для автоматического обнаружения движущихся ТС в зоне контроля, как при движении патрульного автомобиля, так и в стационарном режиме, измерения скорости движения транспортного средства (далее по тексту –ТС) , видеозаписи факта нарушения с отметкой в кадрах даты, времени, скорости движения транспортного средства, наблюдения в реальном времени на экране монитора, обработки, сохранения и воспроизведения видеозаписей.
Комплекс позволяет вести оперативную видеозапись на месте дорожно-транспортных происшествий, нарушений правил дорожного движения и общественного порядка, а также ТС с недопустимыми отклонениями по внешнему виду (переоборудованный автомобиль, наличие несанкционированных проблесковых маячков и других световых сигналов).
Комплекс может применяться в практической работе инспекторами дорожно-патрульной службы и ГИБДД для выявления нарушителей.
1.1.1.2 Комплекс обеспечивает следующие функциональные возможности:
- визуальное отображение на экране ноутбука видеокадров дорожной обстановки и информации о дате, времени и скорости движения ТС;
- автоматическая видеозапись и подача звукового сигнала при превышении ТС установленного порога скорости;
- установка порогового значения скорости от 20 до 150 км/ч с шагом 1км/ч;
- регулировка длительности записи от 5 до 60 секунд с шагом 5 секунд;
- скорость записи не менее 6 кадров в секунду;
- ручная регулировка записи увеличения изображения с ПК или непосредственно на видеокамере;
- программное и ручное управление оптическим трансфокатором с оптическим увеличением изображения до 22 раз и автоматической фокусировкой на контролируемом объекте с уверенной регистрацией государственного номера автомобиля;
- запись видеоклипов из архива на компакт диски и флеш-носители для увеличения ресурсов памяти жесткого диска ПЭВМ, а также передача видеоклипов по каналам связи WiFi и удаленного доступа сотовой мобильной связи GPRS.
- дополнительно имеет возможность без изменения конструкции использовать оригинальное программное обеспечение для распознавания и идентификации регистрационных номеров ТС с автоматической проверкой по базам данных ГИБДД МВД.
1.1.1.3 Условия эксплуатации комплекса:
- температура окружающего воздуха от +0 до + 45°С;
- относительная влажность воздуха 98% при температуре 25°С.
- атмосферное давление 60 – 106,7 кПа (460 – 800 мм рт. ст.).
1.1.2 Технические характеристики
1.1.2.1 Характеристики цветной видеокамеры
Выход VIDEO - композитный видеосигнал системы PAL
Увеличение - 22X оптическое, 10X цифровое
Фокусировка - автоматическая, ручная
Дальность определения регистрационного знака автомобиля по изображению на мониторе не менее 80 м при максимальном увеличении.
1.1.2.2 Характеристики измерителя скорости
Диапазон измеряемых скоростей, км/ч
- для измерителя скорости "Беркут" от 20 до 250
- для измерителя скорости "Искра" от 20 до 250
Допускаемый предел погрешности измерения скорости
в стационарном режиме, км/ч не более
- для измерителя скорости "Беркут" 1
- для измерителя скорости "Искра" 1
Допускаемый предел погрешности измерения скорости
При работе в движении, км/ч не более
- для измерителя скорости "Беркут" 2
- для измерителя скорости "Искра" 2
Рабочая частота излучения, ГГц не более
- для измерителя скорости "Беркут" 24,15±0,1
- для измерителя скорости "Искра" 24,15±0,1
Средняя наработка на отказ, ч
- для измерителя скорости "Беркут" 20000
- для измерителя скорости "Искра" 20000
Потребляемая мощность, Вт не более 20
Напряжения питания, В от 9 до 16
Ток потребления, А не более 0,2
1.1.2.3 Характеристики персонального компьютера, типа ПЭВМ NOTEBOOK
- процессор не ниже класса Pentium IV 1,6 ГГц или AthlonXP, Athlon64 1800+;
- не менее 3х портов USB, (хотя бы один типа USB 2.0);
- порт подключения к локальной сети c пропускной способностью не менее 10Mбит/с;
- оперативная память - не менее 256МБ;
- жесткий диск объемом не менее 60Гб;
- операционная система Windows 2000, Windows XP или старше;
- монитор c разрешением как минимум 800x600.
1.1.2.4 Габаритные размеры, мм
- цветная видеокамера с трансфокатором 120х90х70
- измеритель скорости (Беркут) 120х90х80
- измеритель скорости (Искра) 190х75х70
- кронштейн для крепления измерих235х190
скорости и видеокамеры
- кронштей-подставка для крепления
ПЭВМ NOTEBOOK 490х270х90
- ПЭВМ NOTEBOOK 280х370х50
1.1.2.5 Масса, кг, не более
- цветная видеокамера с трансфокатором 0,5
- измеритель скорости (Беркут) 0,5
- измеритель скорости (Искра) 0,5
- кронштейн для крепления измерителя 1,1
скорости и видеокамеры
- кронштейн-подставка для крепления ПЭВМ NOTEBOOK 2
- ПЭВМ NOTEBOOK 5
1.1.3 Состав прибора
1.3.1 Состав и комплект поставки приведен в таблице 1.
Таблица 1
Наименование | Обозначение | Кол., шт. | Примечание |
1 | 2 | 3 | 4 |
Цветная видеокамера с трансфокатором MTV-64G2DHP-А | М 265.200.00 | 1 | |
Измеритель скорости «Беркут» или «Искра» | 1 | ||
ПЭВМ NOTEBOOK | 1 | ||
Программное обеспечение | 1 | ||
Кронштейн для крепления измерителя скорости | М 265.680.00 | 1 | |
Кронштейн-подставка для ПЭВМ NOTEBOOK | М 265.100.00 | 1 | |
Комплект кабелей | 1комплект | ||
Упаковка | 1 | ||
Паспорт | М 265.000.00 ПС | 1 |
|
Руководство по эксплуатации | М 265.000.00 РЭ | 1 |
|
1.1.4 Устройство и работа
1.1.4.1 Комплекс состоит из следующих частей:
- кронштейна для крепления на ветровом стекле патрульного автомобиля с установленными на нем измерителем скорости и видеокамерой.
- кронштейна-подставки для крепления ПЭВМ NOTEBOOK с размещенными в ней блоком адаптеров, преобразователем напряжения, блоком питания ноутбука.
- персонального компьютера типа ПЭВМ NOTEBOOK с установленным на него специальным программным обеспечением.
- комплектов кабелей.
Внешний вид комплекса представлен на рисунке 9.
Работа комплекса.
Сигнал с видеокамеры через блок видеоадаптера поступает в ПЭВМ и отображается на его мониторе. Управляющие сигналы от ПЭВМ через блок адаптеров поступают в видеокамеру для управления увеличением и фокусировкой, а также в измеритель скорости для управления его работой. Измеренные значения скорости поступают в ПЭВМ и их значения вписываются в видеоизображение. Дополнительно в кадры вписывается информация о текущей дате и времени.
Комплекс автоматически обнаруживает движущиеся ТС в зоне контроля, измеряет скорости их движения, при превышении установленного ограничения скорости производится видеозапись факта нарушения с отметкой в кадрах даты, времени, скорости движения транспортного средства.
Преобразователь напряжения и блок питания ноутбука предназначены для обеспечения работы комплекса от бортовой сети патрульного автомобиля.
1.1.4.2 Работа комплекса осуществляется в соответствии с программе, установленной на ПЭВМ.
1.1.4.3 Установка измерителя скорости "Беркут" или "Искра" и цветной видеокамеры на лобовое стекло производится с помощью кронштейна М 265.680.00.
1.1.5 Маркировка и пломбирование
1.1.5.1 Маркировка прибора соответствует требованиям конструкторской документации М 265.000.00.
На корпусе прибора на фирменной планке указаны:
- товарный знак предприятия-изготовителя;
- наименование или обозначение типа изделия;
- заводской порядковый номер изделия;
- квартал и год изготовления.
1.1.5.2 Маркировка транспортной тары соответствует конструкторской документации М 265.000.00.
1.1.5.3 Пломбирование производится в местах, предусмотренных чертежами.
1.1.6 Упаковка
1.1.6.1 Упаковка прибора соответствует требованиям конструкторской документации М 265.000.00.
1.1.6.2 Упаковка прибора и технической документации обеспечивают сохранность их товарного вида.
2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
2 .1 Эксплуатационные ограничения
2.1.1 К работе с прибором должны допускаться лица, имеющие соответствующую квалификацию, знакомые с конструкцией, правилами эксплуатации и технической документацией на прибор и прошедшие инструктаж по технике безопасности.
2.1.2 Применять прибор допускается только в соответствии с назначением, указанным в паспорте и руководстве по эксплуатации.
2.1.3 Необходимо бережно обращаться с прибором, не подвергать его ударам, перегрузкам, воздействию пыли, грязи, нефтепродуктов.
2.1.4 Категорически запрещается во включенном состоянии вскрывать прибор и эксплуатировать без корпуса.
2.1.5 Плотность потока мощности в прямом направлении вдоль оси излучения на расстоянии 1,0 м от излучающей поверхности измерителя скорости, а также в обратном направлении на любом расстоянии от поверхности измерителя скорости соответствует требованиям САНПиН 2.1.8/2.2.4.1383–03. Находиться длительное время в зоне излучения измерителя скорости в прямом направлении на расстоянии менее 1 метра от излучающей поверхности не рекомендуется.
2.1.6 Если температура в кабине автомобиля ниже 0° С, рекомендуется выдержать комплекс во включенном состоянии в течение 30 минут.
2.2 Подготовка прибора к использованию
2.2.1 Меры безопасности
2.2.1.1 К работе с прибором допускаются лица, ознакомленные с настоящим руководством по эксплуатации.
2.2.1.2 Исполнение корпусов блоков должно соответствовать классу IP 40 по ГОСТ .
2.2.1.3 По электробезопасности комплекс должен соответствовать требованиям ГОСТ Р .
2.2.1.4 Плотность потока мощности электромагнитного излучения в прямом направлении вдоль оси излучения на расстоянии 2 м и далее от излучающей поверхности, а также в других направлениях на расстоянии 1 м от измерителя скорости не должна превышать 10 мкВт/см2.
2.2.1.5 Запрещается работа комплекса при поврежденном корпусе монитора, а также вскрытие монитора, рабочее напряжение питания
220 В 50 Гц.
2.2.1.6 Следует избегать ударов и механических воздействий на все изделия комплекса, способных привести к их разрушению
2.1.1.7 Применять прибор допускается только в соответствии с назначением, указанным в руководстве по эксплуатации.
2.2.2 Указания по включению и опробованию работы прибора
2.2.2.1 Достать приборы из транспортной упаковки.
Установить видеокамеру на кронштейн из комплекта поставки при помощи болтового соединения (см рис 2).
Установить измеритель скорости "Беркут"или "Искра" на кронштейн с видеокамерой (см. рис.2).

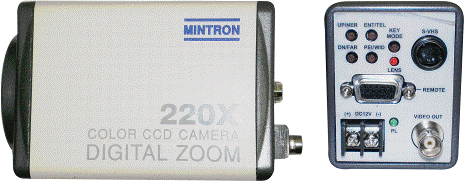

Рисунок 1 – Видеокамера
Рисунок 2 –Видеокамера с кронштейном
Произвести монтаж видеокамеры к измерителю скорости "Беркут" ("Искра") следующим образом (см. рис.3):
- прикрепить измеритель скорости "Беркут" или ("Искра") к видеокамере при помощи винтового соединения поз 1 рис 3.
В конструкции кронштейна предусмотрена ручка, обеспечивающая возможность поворота камеры и измерителя скорости на заданный угол.

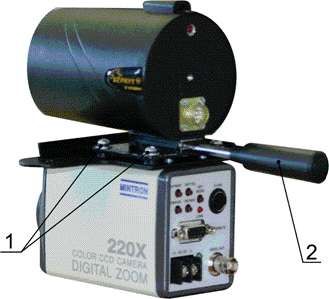

1 – Винтовое соединение для крепления измерителя скорости к кронштейну с видеокамерой; 2 – Ручка для поворота камеры и измерителя скорости в горизонтальной плоскости
Рисунок 3 –Установка измерителя скорости на кронштейн с видеокамерой
2.2.2.2 Установить видеокамеру и измеритель скорости на кронштейн М 265.680.00 из комплекта поставки прибора (см. рис.4-6).
2.2.2.3 Порядок установки измерителя скорости "Беркут" или "Искра" в салоне автомобиля с помощью кронштейна:
1) Достать из упаковки детали кронштейна. Произвести сборку кронштейна следующим образом:
|
