Состав типового персональный компьютер (стр. 2 )

(FSB – QPB, или Quad-Pumped Bus, способна передавать четыре блока данных за такт и два адреса за такт! То есть за каждый такт синхронизации шины по ней может быть передана команда либо четыре порции данных (напомним, что шина FSB–QPB имеет ширину 64 бит, то есть за такт может быть передано до 4х64=256 бит, или 32 байт данных). Итого, скажем, для частоты FSB, равной 200 МГц, эффективная частота передачи адреса для выборки данных будет эквивалентна 400 МГц (2х200 МГц), а самих данных – 800 МГц (4х200 МГц)

Процессор	частота FSB	Тип FSB	Теоретическая пропускная способность
Pentium II	66 / 100 МГц	GTL+	533 / 800 МБ/с
Pentium III	100 / 133 МГц	AGTL+	800 / 1066 МБ/с
Pentium 4	100 / 133 / 200 МГц	QPB	3200 / 4266 / 6400 МБ/с [1]
Pentium M	100 / 133 МГц	QPB	3200 / 4266 МБ/с [1]
Pentium D	133 / 200 МГц	QPB	4266 / 6400 МБ/с [1]
Pentium 4 EE	200 / 266 МГц	QPB	6400 / 8533 МБ/с [1]
Intel Core	133 / 166 МГц	QPB	4266 / 5333 МБ/с [1]
Intel Core 2	200 / 266 / 333 / 400 МГц	QPB	6400 / 8533 / 10660 / 12800 МБ/с [1]
Xeon — ядро P6	100 / 133 МГц	GTL+	800 / 1066 МБ/с
Xeon — ядро NetBurst	100 / 133 / 166 / 200 / 266 / 333 МГц	QPB	3200 / 4266 / 5333 / 6400 / 8533 / 10660 МБ/с [1]
Xeon — ядро Penryn	266 / 333 / 400 МГц	QPB	8533 / 10660 / 12800 МБ/с [1]
Athlon	100 / 133 МГц	EV6	1600 / 2133 МБ/с [2]
Athlon XP	133 / 166 / 200 МГц	EV6	2133 / 2666 / 3200 МБ/с [2]
Почти все AMD K8 Athlon 64/FX/Opteron	800 / 1000 МГц	HyperTransport v1	6400 / 8000 МБ/с [2]
Новое поколение AMD K8 и все K10 Turion 64 X2/Phenom/Phenom II	1600 / 1800 / 2000 МГц	HyperTransport v3	12800 / 14400 / 16000 МБ/с [2]
PowerPC 970	900 / 1000 / 1250 МГц	—	7200 / 8000 / 10000 МБ/с

Direct Media Interface, сокр. DMI — последовательная шина разработанная Intel для подсоединения южного моста материнской платы (ICH) к северному мосту (MCH или GMCH). В материнских платах для процессоров с разъемом LGA 1156 (то есть для Core i3, Core i5 и некоторых серий Core i7[1] и Xeon) и со встроенным контроллером памяти, DMI используется для подсоединения чипсета (PCH) непосредственно к процессору[2]. (Процессоры серии Core i7 для LGA 1366 подсоединяется к чипсету через шину QPI[3].)

Первыми чипсетами с DMI было семейство Intel 915, выпущенное в 2004 году[4].

DMI является проприетарной технологией Intel. В 2009 году Intel отказалась лицензировать шину DMI фирме Nvidia. Поскольку поддержка DMI встроена в процессоры с ядром Nehalem для разъема LGA 1156 и используется для подсоединения к чипсету, Nvidia фактически потеряла право производить чипсеты для большей части новых процессоров Intel[

Intel QuickPath Interconnect, "QuickPath" (ранее Common System Interface, CSI) — стандарт на процессорную шину типа точка-точка для связи процессоров, разработанный фирмой Intel. Данный интерфейс создавался в ответ на разработанный ранее консорциумом во главе с фирмой AMD интерфейс HyperTransport.

Интерфейс QuickPath заменил применяющуюся ранее в процессорах Xeon, Itanium 2, Pentium 4, Core 2 шину Front Side Bus. Первые процессоры с интерфейсом QuickPath были выпущены на рынок в 2008 году; ими стали процессоры с архитектурой Nehalem.

Производительность интерфейса составляет от 4.8 до 6.4 миллиарда пересылок в секунду, т. е. от 24 до 32 гигабайт в секунду на каждое соединение.

Back side bus (BSB) — шина кэш-памяти второго уровня в процессорах с двойной независимой шиной (англ. DIB - Dual Independed Bus).

Для связи с контроллером памяти предназначена FSB (Front side bus), работающая в качестве магистрального канала между процессором и чипсетом.

Приведм пропускные способности различных интерфейсов передачи данных, применяемых в компьютерной технике. Для обозначения пропускной способности интерфейса иногда могут использоваться термины ёмкость канала или производительность.

Традиционно, пропускная способность «параллельных интерфейсов» (для передачи данных используется группа сигналов, число которых обычно кратно 8, называемых линиями данных и выделенного сигнала — тактового сигнала; при возникновении определённого состояния на линии тактового сигнала получатель узнаёт, что состояния линий данных установились и данные могут быть считаны) измеряется в байтах в секунду; в то время как пропускная способность «последовательных интерфейсов» (при реализации интерфейса не используются специальные тактовые сигналы) измеряется в битах в секунду. В данном документе для каждого интерфейса величина пропускной способности приводится как в байтах в секунду так и в битах в секунду, но наиболее употребительные единицы выделены жирным шрифтом.

Интерфейсы в списке сгруппированы по функциональному признаку и в рамках группы перечислены начиная от менее производительных к более производительным.

Для каждого интерфейса в списке приводится пиковая пропускная способность — теоретическая максимальная пропускная способность; в реальных условиях производительность интерфейса как правило окажется значительно ниже, нежели та, что приведена в таблице.

Максимальные скорости передачи информации через интерфейсы
персонального компьютера

Расчет максимальной пропускной способности системных шин на материнской плате ПК

Процессорная хост-шина (для fFSB = 66МГц)	66 МГц ´ 64 бит = 4224 Мбит/с 4224 Мбит/с : 8 = 528 Мбайт/с
ISA	8 МГц ´ 16 бит = 128 Мбит/с 128 Мбит/с : 2 цикла = 64 Мбит/с 64 Мбит/с : 8 = 8 Мбайт/с
PCI	33 МГц ´ 32 бит = 1056 Мбит/с 1056 Мбит/с : 8 = 132 Мбайт/с
AGP	66,6 МГц ´ 32 бит = 2131 Мбит/с 2131 Мбайт/с : 8 = 266 Мбайт/с 266 Мбайт/с ´ 2 блока ≈ 533 Мбайт/с (если AGP 2x) 266 Мбайт/с ´ 4 блока ≈ 1066 Мбайт/с (если AGP 4x) 266 Мбайт/с ´ 8 блоков ≈ 2133 Мбайт/с (если AGP 8x)

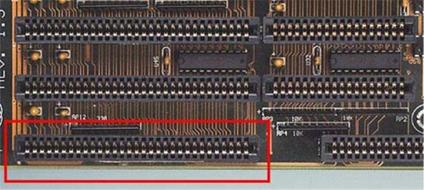

ISA-8 bit

Шина	ISA	Расчёт Макс. Скор. ,Мбайт/с
Год выпуска	1984
Разрядность данных	8
Разрядность адреса	20	8 бит/8* *4.77 МГц= =4.77 Мбайт/с
Такт. Частота, МГц	8
Макс. Скор.,Мбайт/с	4.77
Макс. кол-во устр-в	6
Кол-во сигналов	62

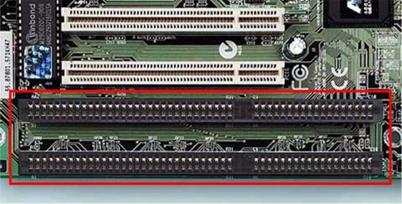

ISA-16 bit

Шина	ISA	Расчёт Макс. Скор. ,Мбайт/с
Год выпуска	1984
Разрядность данных	16
Разрядность адреса	24	16 бит/8* *8 МГц= =16 Мбайт/с
Такт. Частота, МГц	8
Макс. Скор.,Мбайт/с	16
Макс. кол-во устр-в	6
Кол-во сигналов	98

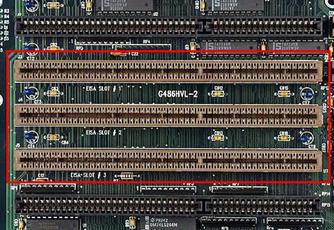

Шина EISA

Шина	EISA	Расчёт Макс. Скор. ,Мбайт/с
Год выпуска	1989
Разрядность данных	32
Разрядность адреса	32	32 бит/8* 8 МГц= =32 Мбайт/с
Такт. Частота, МГц	8
Макс. Скор.,Мбайт/с	33
Макс. кол-во устр-в	15
Кол-во сигналов	188

Шина MCA
