· NVIDIA: HyperTransport;
· SiS (Silicon Integrated Systems): MuTIOL;
· VIA:V-Link.
Как правило, название чипсета совпадает с названием северного моста, хотя правильнее указывать именно совокупность северного и южного мостов. Дело в том, что во многих случаях один и тот же северный мост чипсета может сочетаться с различными вариантами южных мостов.
Кроме вариантов построения системной платы, приведенных на рис. 4.2, существуют и другие, которые зависят от архитектуры процессора. Например, в последнее время становится популярным перенос интерфейса видеокарты (для PCI-E) с чипсета на цепи, расположенные на кристалле процессора, что ускоряет работу графической подсистемы. В частности, допустимо все контролеры внешних устройств смонтировать на кристалле процессора, заметим, что подобная схема применяется еще со времен процессоров Intel 80186. но в настольных компьютерах не прижилась.
Чипсет является основой любой материнской платы. Фактически функциональность материнской платы и ее производительность на 90 % определяются именно чипсетом. От него зависят поддерживаемый тип процессора, тип памяти, а также функциональные возможности по подключению периферийных устройств
На рис. 4.11 приведена блок-схема третьего поколения чипсетов Intel G35, предназначенного для новых процессоров Intel Core 2 Duo. Северный мост — это микросхема G35 GMCH (МСН) (рис.4.12), а южный мост— это ICH8R (ICH). Как видно, к северному мосту подключаются наиболее производительные блоки: процессор, память и видеокарта, а к южному — вся остальная периферия. Связь между мостами осуществляется со скоростью 2 Гбайт/с. Обратите внимание, что производителям системных плат предлагается выбор между одним слотом PCI Express х!6 или двумя PCI Express х8.
Рис. 4.11 Блок-схема третьего поколения чипсетов Intel G35

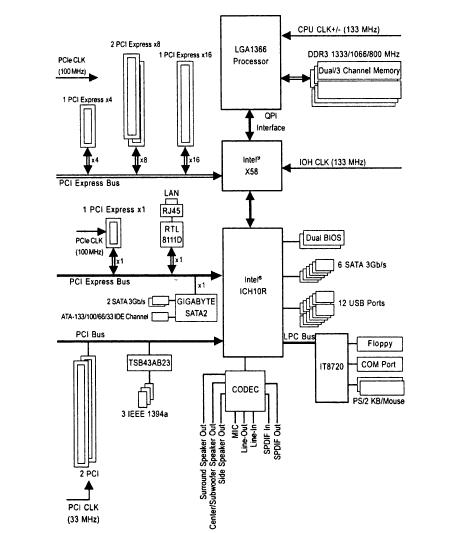

Разработка новых процессоров Intel Core i7 вызвала необходимость выпуска новых типов чипсетов для обеспечения их работы. На рис. 4.14 показана блок-схема чипсета Х58. Из всех новинок, внедренных корпорацией Intel, отметим только то, что модули памяти теперь непосредственно управляются процессором, минуя посредника в виде северного моста. Вместо шины FSB теперь используется интерфейс QPI, похожий на технологию HyperTransport у процессоров AMD. По остальным особенностям чипсета, следует внимательно сравнить блок-схемы на рис. 4.и 4.14. Следует отметить, что проведена лишь модернизация узлов, правда, без внесения революционных изменений.
Рис. 4.14. Блок-схема чипсета Intel Х58
Примечание
В новых чипсетах, которые предназначены для процессоров Intel Core i7/i5, оставлена всего одна микросхема, т. е. деление чипсета на южный и северный мост уходит в прошлое.
Чипсеты для нетбуков
Для поддержки процессоров линейки Atom корпорация Intel на практике использовала старую разработку Intel 945G Express, которая прошла обкатку на процессорах Pentium 4 и Core 2 Duo. Следует отметить, что для удешевления конечной продукции в нетбуках на базе процессоров Atom используется только аналоговый видеовыход и одноканальная память, но. возможно, это только временно.
Для нетбуков на базе процессоров VIA Nano используются чипсеты разработки корпорации VIA.
Производители чипсетов
Если процессоры линейки д:8б делают три-четыре производителя (считаем только тех. кто имеет достаточную долю на рынке), то чипсетами для этих процессоров занимаются чуть больше фирм, правда, не так мною, как в других областях микроэлектроники. И это связано с очень сложными проблемами при разработке высокопроизводительных микросхем, мало уступающих по сложности самим процессорам. Кроме того, приходится успевать за лидерами Intel и AMD, которые каждый год модернизируют свои процессоры. Сегодня реально в России можно встретить чипсеты всею лишь 4—5 фирм. Но, фактически, рынок чипсетов для процессоров «86 держат фирмы Intel. NVIDIA. VIA и AMD.
Корпорация Intel традиционно разрабатывает чипсеты для всей номенклатуры своих процессоров; вводит в схемотехнику потомков IBM PC новые идеи и технологии. Но очень часто чипсеты сторонних производителей оказываются более привлекательными для пользователей по тем или иным параметрам. Правда, в последнее время скорость выпуска новых процессоров стала настолько стремительна, что сторонние производители просто не успевают предлагать оригинальные идеи.
Корпорация AMD до середины 2006 г. выпускам ограниченное количество чипсетов для своих процессоров. В 2006 г. корпорация AMI) приобрела знаменитого канадского производителя чипсетов для видеокарт — корпорацию ATI. получив в наследство чипсеты с фирменной технологией CrossFirc. В настоящее время корпорация AMD предлагает чипсеты как для своих процессоров, так и для конкурирующей платформы Intel.
Корпорация NVIDIA, знаменитая своими чипсетами для видеокарт, кроме того, выпускает чипсеты для системных плат. Оригинальные технологии, особенно графические, позволяют ей быть очень серьезным игроком на рынке. Например, чипсеты для процессоров линейки Pentium 4 были наиболее предпочтительны для многих пользователей.
Корпорация VIA разрабатывает и производит чипсеты не только для своих процессоров, но н для процессоров производства корпораций Intel и AMD. Часто се идеи в "чипсстостросннн" более интересны, чем у конкурентов.
Компания Silicon Integrated Systems Corporation — SiS — выпускает чипсеты и системные платы на их основе. Во времена господства сокста 7 системные платы SiS в России пользовались огромной популярностью, но сейчас ее продукция встречается очень редко.
Основными игроками на рынке чипсетов стоит считать
· Intel,
· AMD (ATI)
· NVIDIA.
· VIA
· SIS
При изучении возможностей чипсетов пользователям следует обратить внимание, что если ранее разработка нового чипсета знаменовалась значительным увеличением производительности компьютера и появлением новых функций, то в настоящее время разработчики исповедуют идеологию "ползучей" модернизации, когда следующий тип чипсета мало отличается от предшественника. Иначе говоря, в новом чипсете совершенствуют какую-то одну функцию или добавляют поддержку того или иного стандарта, например, работу с той или иной памятью. Кроме того, имеет место разработка в рамках одного типа чипсета целого набора микросхем (несколько вариантов южного и северного мостов), которые производители системных плат могут произвольно комбинировать. В частности, в качестве южного моста могут применяться микросхемы, разработанные для предыдущего типа чипсета.
• VIA Technologies – торговая марка VIA;
• Silicon Integrated System – торговая марка SiS;
• Acer Laboratories – торговая марка Ali;
• AMD -ATI
• nVidia – набор nForce)
Известны такие чипсеты
440BX, 440GX, 440ZX
Чипсеты серии
700,800 и 900
Intel Ххх
Распространены также удачные чипсеты фирм
• VIA Technologies – торговая марка VIA;
• Silicon Integrated System – торговая марка SiS;
• Acer Laboratories – торговая марка Ali;
• AMD -ATI
• nVidia – набор nForce)
Смысл префиксов в обозначениях современных чипсетов от Intel:
• Х – топовый чипсет
• Р – чипсет среднего уровня (“Perfomance”)
• G – чипсет с интегриррованным графическим ядром
• Q – аналогично, только с отключёнными игровыми возможностями
• *М – предназначен для мобильных платформ
Intel 3x (Bearlake)
Семейство состоит из следующих чипсетов:
X38, P35, G33, G31, G35, Q35, Q33
Нововведения чипсетов:
• платы на Intel 3x работают и с памятью типа DDR3
• реализован хост-контроллер второй версии стандарта PCI Express
Современные чипсеты от Intel ()
Intel® X58 Intel® G45
Intel® P43|45 Intel® Q43
Intel® P55 Intel® Q45
Intel® H55 Intel® Q57
Intel® H57 Intel® B43
Intel® G41 Intel® NM10
Intel® G43 Intel® 945GSE
Следующим шагом (2011) бует выпуск чипсетов Х6 с архитектурой Cougar Point. В них уже будет DMI II (4 ГБ/с) и не только SATA II, но и SATA III (6 ГБ/с)
|
