ЭНЕРГОСБЕРЕГАЮЩАЯ ПОКОМНАТНАЯ
СИСТЕМА УПРАВЛЕНИЯ
ПАРАМЕТРАМИ КЛИМАТА
При проживании в гостинице клиенты часто ведут себя крайне расточительно. О могут себе позволить включить кондиционер, открыть окно или балконную дверь и уйти на целый день на пляж. Номерной кондиционер безуспешно расходует электроэнергию на охлаждение наружного воздуха. Стремясь компенсировать возникающие расходы, администрация гостиниц закладывает в стоимость проживания клиента – подобные излишества, что приводит к резкому удорожанию стоимости гостиничного номера. При этом ни администрация, ни клиент не заботятся об энергосбережении. Отрезвляющим фактором в этом порочном кругу становятся штрафы за превышение месячных и пиковых лимитов на потребление электроэнергии, а также забота собственника гостиницы об экономии своих средств. При ежегодном росте стоимости тарифов на электроэнергию получаемая экономия с лихвой перекрывает необходимые для получения экономии затраты.
Оценим основные энергопотребляющие устройства в гостиничном номере, в предположении стоимости одного Квт/час электроэнергии в 10центов.
№ п/п | Потребитель | Колич, шт. | Вт, каждый | Вт, всего | Часы работы | Ват*ч за день | Затраты за день |
1 | Кондиционирова-ние/отопление | 1 | 1200 | 1200 | 24 | 28,000 | $2.80 |
2 | Лампы (перемещаемые) | 3 | 75 | 225 | 5 | 1,125 | $0.11 |
3 | Лампы (потолочные) | 3 | 100 | 300 | 6 | 1,800 | $0.18 |
4 | Телевизор (компьютер) | 1 | 200 | 200 | 5 | 1,000 | $0.10 |
5 | Радио | 1 | 10 | 10 | 2 | 20 | $0.00 |
6 | Минибар-холодильник | 1 | 100 | 100 | 24 | 2,400 | $0.24 |
Всего | 1635 | 54,325 | $3.43 |
Позиции с 1 по 5 управляются путем включения/выключения клиентом и их общее дневное время использования можно уменьшить с помощью системы управления энергопотреблением. Холодильник отключать нельзя за исключением тех случаев, когда он пуст и не используется.
Наиболее энергоемкой системой – является система управления параметрами комнатного климата, поэтому основное внимание уделяется поиску путей энергосбережения путем интеллектуального адаптивного управления параметрами комнатного климата в зависимости от присутсвия/отсутсвия в помещении владельца.
До настоящего времени основным средством управления были энергосберегающие карманы. Это коммутаторы, которые отключают все электропотребляющие приборы при выходе клиента из помещения. Ранее эффективно использовались наиболее дешевые (от 30USD) энергосберегающие карманы контактного типа. В карманы устанавливалась карточка-ключ от номера, что приводило к коммутации подачи электроэнергии в номер. Сейчас клиент имеет опыт пребывания в гостиницах и понимает, что в карман контактного типа можно вставить любую визитку с тем же эффектом. Карманы, которые читают вкладываемую в них карточку стоят дороже (от 40 до 150USD). Однако карманы не являются устройствами адаптивного управления. Они не могут менять параметры климата в помещении в зависимости от места нахождения клиента. Они не отключают кондиционер при открытии окон или балконной двери. Карманы наиболее подходят только для отключения освещения и подачи электричества на розетки.
Суть энергосберегающего управления состоит в реализации двух режимов управления: ручной режим – который реализует собственник помещения и автоматический – режим при отсутствии людей в помещении.
В ручном режиме - централизованно задается предел изменения температурных параметров климата. В рамках централизованно заданного окна – собственник сам устанавливает необходимые ему температурные параметры. Работа кондиционера/обогрев прекращается при открытии наружного проема (окно/балконная дверь). В ночное время, когда собственник спит (если он проживает в данном помещении) система приближает температуру в помещении к наружной на 1 градус, что не заметно для человека, но приводит к существенному экономическому эффекту.
В автоматическом режиме система поддерживает параметры климата в помещении в зависимости от продолжительности отсутствия собственника в помещении. Если собственник вышел из здания – параметры климата приближаются к наружной температуре (в зимнее время всегда существует инерционная подставка на уровне +10-15градусов). Если собственник вышел из помещения, но находится в здании, температура переходит на предустановку «временного отсутствия». Если в помещении долго отсутствуют люди, то во избежание образования затхлого воздуха, происходит периодическая продувка помещения на протяжении 4-х минут.
Все предлагаемые системы пытаются решить компромисс между необходимостью экономить энергоресурсы при отсутствии собственника в номере и требованием быстрого восстановления параметров климата при возврате собственника в номер. Чем больше разница температур между комфортной для клиента и параметром предустановки отсутствия клиента в номере, тем дольше период восстановления комфортного состояния климата. В наиболее совершенных системах реализуется алгоритм задания не температуры предустановки в номере при отсутствии клиента, а времени возврата в комфортное состояние.
Наиболее характерным устройством покомнатного формирования климата является ФЕН-КОЙЛ. Он представляет собой роторный вентилятор (обычно трехскоростной) и один или два радиатора. С одним радиатором – это двухтрубный фен-койл, который нужно переключать с режима «ЗИМА» на режим «ЛЕТО», меняя тип носителя, циркулирующего по трубам. Четырехтрубный фен-койл имеет два радиатора. Один для подогрева, второй для охлаждения. В Украине инвесторы обычно максимально экономят, поэтому не устанавливают краны пропорционального управления подачей теплоносителя через радиатор, поэтому в летнее время на радиаторе активно формируется конденсат, часто появляется плесень и болезнетворные бактерии. Для компенсации возможной протечки конденсата на потолок - под фен-койлом устанавливается корыто, к которому подводится дренажная трубка.
Интеллектуальное управление параметрами комнатного климата можно реализовать несколькими способами с использованием специализированного или универсального оборудования. Рассмотрим несколько вариантов реализации адаптивного управления на основе использования интеллектуальных термостатов. Необходимо учитывать, что штатный термостат, поставляемый зачатую совместно с фэн-койлом Вам не нужен. Не приобретайте его!
Применение специализированного сетевого термостата.Применение специализированного сетевого термостата SensorStat DDC-II производства фирмы ONITY. Эти термостаты широко используются в гостиницах.
Функциональные возможности термостата SensorStat DDC-II.
Сетевой термостат SensorStat DDC-II является для клиента легко используемым, продвинутым цифровым термостатом, обеспечивающим точное управление комнатной температурой для обеспечения идеального комфорта. Клиент может быстро идентифицировать рабочие функции, отображаемые в привычном стандарте по сравнению с домашним или офисным термостатом. Клиент не будет подозревать о дополнительном энергосбережении и эффективности управления зданием с использованием возможностей контролера SensorStat DDC-II по управлению фиксацией присутствия и установкой целевых температур.
Стандартные характеристики
- полностью автоматический терморегулятор (термостат) и переключатель скорости вентилятора;
- доступность управления клиентом:
- включение/отключение термостата – кнопка (доступно/недоступно реализуется только клиентом из комнаты, отсутствует возможность управлять уставками когда гости покидают комнату);
- вентиляция – кнопка автоматического включения (вентилятор отслеживает процесс нагрева и кондиционирования или работает непрерывно);
- вверх/вниз – кнопки (повышение/понижение комнатной температуры);
- переключатель F/C (переключатель стандарта отображения температуры – градусы Фаренгейта / Цельсия.
- тип управляемого устройства программируется (автономный кондиционер или фэн-койл, тепловой насос (тип В или тип О);
- встроенный инфракрасный датчик контроля присутствия со сверх широкой диаграммой направленности;
- возможность обхода энергосберегающего режима обслуживающим персоналом с автоматическим возвратом в энергосберегающий режим по прошествии 6 – 96 часов;
- наличие системы самотестирования и контроля точности измерения параметров;
- программирование целевой температуры в режиме выхода клиента из номера (лето и зима);
- автоматический переход к более глубоким целевым температурам для несданного номера;
- ограничение диапазона регулировки температуры в заселенном номере;
- независимый выбор максимальной скорости работы вентиляторов для режима кондиционирования и режима отопления;
- наличие временной задержки в цепи обратной связи регулирования температуры;
- автоматическая система предотвращения обмерзания;
- наличие 2-х коротких циклов защиты;
- наличие системы быстрого тестирования работоспособности контроллера и проверка статуса его работы;
- безопасный запуск оборудования после сброса электропитания с использованием случайных временных задержек;
- клавиатурный перевод системы в режим обхода установок;
- возможность подключения ручного программатора и объединения контролеров в сеть на базе протокола RS-485 с выводом информации на централизованный пульт мониторинга;
- различный алгоритм реакции контролера на открытие наружной двери (окна) и внутренней двери;
- возможность установки датчика влажности;
- наличие дополнительного реле, позволяющего организовать дистанционное включение/отключение или управление только освещением по наличии клиента в номере;
- наличие функции периодической кратковременной прогонки системы кондиционирования (отопления) в незаселенном номере;
- наличие энергонезависимой памяти, сохраняющей все установки системы при отключении электропитания, что не требует подключения резервного аккумулятора.
- возможность генерирования сигнала о занятом состоянии номера для оповещения горничных без входа в комнату;
- возможность подключения 2-х цепей тревожной сигнализации для кнопки тревожного вызова охраны, горничной (при подключении дополнительного модуля).
Режим контроля заселенности номера (работа встроенного термостата):
Контроллер SensorStat DDC является полностью автоматическим термостатом. Это означает, что контролер автоматически включает нагревание или охлаждение и изменяет скорость работы вентиляторов для поддержания заданной целевой температуры. Контролер переходит в режим контроля заселенного номера при закрытых дверях и обнаружении человека в помещении.
Органы управления, размещаемые на передней панели контролера.
- Переключатель ВКЛ/ОТКЛ
Позволяет отключить кондиционер / обогреватель. Состояние переключателя не влияет на работу системы при выходе клиента из номера.
- Переключатель вентилятора: АВТО/ВКЛ
АВТО – Контроллер сам выбирает скорость работы вентилятора, необходимую для обеспечения комфортного пребывания в номере. При включении автоматического режима на дисплее контролера появляется символ «AU».
ВКЛ – в этом положении клиент может сам выбрать желаемую скорость работы вентилятора. При включении данного режима на дисплее контролера появляется символ «ON».
- Ручное управление скоростью вентилятора
В зависимости от типа используемого кондиционера (двухскоростной или трехскоростной – тип термостата программируется) возможна ручная установка скорости работы вентилятора Low/Hi в двухскоростном режиме или Low/Med/Hi – при трехскоростном режиме.
- Кнопки ТЕПЛЕЕ/ХОЛОДНЕЕ
Клиент может устанавливать целевую температуру в номере в диапазоне между 18 и 35оС путем последовательного нажатия клавиш ТЕПЛЕЕ/ХОЛОДНЕЕ.
Автоматическое управления процессом КОНДИЦИОНИРОВАНИЯ / ОТОПЛЕНИЯ
Контроллер обеспечивает автоматическое переключение работы из режима охлаждения в режим отопления и наоборот (при наличии такой возможности со стороны используемого кондиционера – четырехтрубная система или двухтрубная система с электрическим подогревом). Как только комнатная температура изменится более чем на 1.5оС в противоположном направлении по отношению к установленному режиму (понижение температуры в режиме кондиционирования или повышение в режиме отопления) контроллер автоматически переключится из режима обогрева в режим охлаждения и наоборот.
Например: К полудню номер прогревается и SensorStat DDC переключается в режим охлаждения. К ночи номер выхолаживается и SensorStat DDC автоматически переключается в режим обогрева без какого-либо вмешательства клиента.
Алгоритм отработки сигналов открытия/закрытия двери
Внутренняя дверь открыта и отсутствует регистрация людей. По завершении времени задержки для открытого состояния двери, кондиционер устанавливается в режим предустановленной целевой температуры.
Внутренняя дверь открыта и контроллер фиксирует наличие человека в номере. Кондиционер работает нормально до тех пор, пока фиксируется движение в номере на протяжении времени задержки открытого состояния входной двери. Кондиционер продолжает работать нормально, если дверь открыта сколь угодно долго, но при этом постоянно фиксируется движение человека в номере. Это облегчает выполнение уборки в номере или использовать его в режиме сьют-комнаты.
Открыта наружная дверь:
Нормальная задержка. Если наружная дверь или окно открыты на время большее чем запрограммированное время задержки, кондиционер выключается до закрытия наружной двери (окна).
Укороченное время задержки. При этом кондиционер отключается уже через 20 секунд после открытия наружной двери (окна) независимо от установленного времени стандартной задержки.
Алгоритм работы контроллера SensorStat DDC по управлению работой кондиционера.
Температурное ограничение в заселенном режиме.
При активации этого режима температура в комнате не выходит за рамки запрограммированного значения независимо от устанавливаемой в ручном режиме целевой температуры, отображаемой на дисплее контроллера (т. е. 20оС летом и 26оС зимой).
Режим целевой установки температур
Клиент вышел из номера, лето. Температура в номере может дрейфовать к целевому значению и затем удерживаться в его окрестности. Диапазон программируемых целевых значений от 24оС до 33оС.
Клиент вышел из номера, зима. Температура в номере может дрейфовать к целевому значению и затем удерживаться в его окрестности. Диапазон программируемых целевых значений от 13оС до 21оС.
Номер не сдан, лето (глубокая установка). Температура в номере может дрейфовать к целевому значению глубокой установки и затем удерживаться в его окрестности. Диапазон программируемых целевых значений от 28оС до 34оС. Когда контроллер обнаруживает присутствие человека в номере, управление передается клиенту, а контроллер восстанавливает отработку нормальной энергосберегающей стратегии.
Номер не сдан, зима (глубокая установка). Температура в номере может дрейфовать к целевому значению глубокой установки и затем удерживаться в его окрестности. Диапазон программируемых целевых значений от 12оС до 16оС.
Примечание:
- при открытии наружной двери запускается режим предотвращения замерзания.
- устанавливаемая администрацией целевая температура номера и алгоритм ее достижения всегда запускается даже если клиент выключил кондиционер выходя из номера. Это предотвращает создание чрезвычайно жаркой или холодной атмосферы в комнате при неожиданном стечении обстоятельств, запотевания и развитие плесени и т. п. Когда клиент вышел из номера, для поддержания соответствующих установок рекомендуется использовать наивысшую скорость вентилятора, поскольку при этом минимизируется расход энергии.
- Наивысшая скорость работы вентилятора используется всегда, когда контроллер SensorStat DDC переходит из режима «клиент вышел» в режим «клиент в номере». Это позволяет максимально быстро перевести номер в температурный режим, выбранный клиентом.
Временная задержка при открытии / закрытии двери. Это продолжительность времени, на протяжении которого DDC продолжает работать в стандартном состоянии до открытия двери даже при отсутствии регистрации движения. Это время программируется персоналом и обычно устанавливается равным 8 минутам.
Режим «клиент вышел из номера». Когда клиент выходит из номера и в номере не фиксируется движение, DDC переходит в режим Энергетического управления. Когда DDC находится в режиме Энергетического управления, инфракрасный датчик продолжает сканировать помещение с целью обнаружения движения. Если обнаруживается движение, DDC вновь переходит в режим занятого номера.
Режим несданного номера (глубокая предустановка). Контроллер DDC автоматически переходит в режим несданной комнаты, если в комнате не фиксируется пребывание человека при закрытых дверях на протяжении предустановленного периода времени (обычно 15 часов). При переходе в режим несданного номера происходит переустановка целевой температуры. При фиксации движения в номере контроллер сразу же переходит в стандартный режим управления климатом в комнате.
Поведение обслуживающего персонала в несданном номере.
Входная дверь должна оставаться открытой при уборке или осмотре номера. Как бы долго никого не было в номере пока закрыта входная дверь, режим несданного номера остается активным. Однако как только будет зафиксировано движение после закрытия двери, контролер выходит из режима несданного номера и, после выхода клиента из номера, переходит в режим «клиент вышел из номера» до тех пор, пока на протяжении программируемого времени (от 4 до 24 часов) вновь не зафиксирует клиента в номере. Если в указанный интервал времени этого не произойдет, номер вновь переходит в режим несданного номера.
Мягкий обход. Режим активируется магнитным ключом персонала. После чего управление климатом в номере полностью передается клиенту (переходит в ручной режим управления) на программируемое время (6-96 часов) после чего контроллер возвращается в стандартный энергосберегающий режим.
Цикл обновления. При активации этого режима контроллер периодически автоматически включает кондиционер, предотвращая возможное запотевание. В этом режиме кондиционер принудительно включается каждые 25 минут. Включение продолжается 2 минуты, когда комната находится в режиме «клиент вышел» или в несданном режиме. Цикл обновления активируется только при работе в режиме кондиционирования.
Режим тестирования (быстрые часы). Для ускорения тестирования системы, все временные функции контролера ускоряются (8 минут = 8 секунд). Эта функция активируется с пульта путем последовательного нажатия ряда клавиш на пульте управления. После пребывания в режиме тестирования контроллер автоматически возвращается в стандартный режим через 18 минут.
Задержка включения компрессора. После активации этой функции кондиционер включится только через 3 минуты после того как будет выключен с пульта управления (контроллера). Эта функция предотвращает разрушение кондиционера при работе с короткими циклами включения / выключения и полезна тогда, когда параметры подаваемого воздуха заставляют кондиционер быстро переключаться с рабочего в нерабочее состояние и обратно.
Безопасный запуск. После кратковременного отключения электропитания этот режим предотвращает одновременное включение всех кондиционеров в гостинице, что может привести к большому нежелательному скачку энергопотребления. Все контроллеры включают свои кондиционеры, после подачи электропитания, со случайно устанавливаемой временной задержкой.
Защита от замерзания. Если в комнате оставили наружную дверь или окно открытыми и температура в номере опустилась ниже 4.5оС, то при этом автоматически включается подогреватель, который будет удерживать температуру в номере не ниже данной отметки.
Дополнительные возможности.
«Пожалуйста не входить». Эта особенность позволяет обслуживающему персоналу знать номер занят/свободен - есть ли клиент в номере или отсутствует не входя в номер. Контроллер передает кодированный сигнал на излучающий невидимый инфракрасный свет светодиод, располагаемый снаружи комнаты (обычно в даерной коробке). Этот сигнал декодируется носимым сканером. При тестировании свечение красного индикатора свидетельствует, что номер занят, зеленого – что номер свободен, желтое свечение – разряд батареек в носимом сканере. Эта возможность очень удобна для горничных и прочего обслуживающего персонала.
Реле специального назначения (S1). Это реле обычно используется для управления реверсивным краном на тепловых насосах типа В/О. Если контроллер подключен в сеть, то этим реле можно управлять дистанционно по командам от управляющего компьютера. С компьютера этим реле можно управлять в ручном режиме или путем программируемых автоматических действий.
Реле специального назначения (S2). Контроллер DDC генерирует специальный логический сигнал сигнализирующий о присутствии человека в номере для управления освещением или любым другим энергопотребляющим устройством по желанию. Через заданный промежуток времени после выхода клиента из номера контроллер выключит это реле, а затем его включит после входа клиента в номер. Эта функция очень удобна для выключения света в незанятом номере. Эта функция запускается с помощью носимого программатора и по необходимости может быть отключена.
Этим реле можно также управлять дистанционно от управляющего компьютера при сетевом подключении контроллера. При внешнем подключении управлять реле можно исключительно от центрального компьютера как в ручном, так и в автоматическом режимах.
Алгоритм работы контроллера при наличии клиента в номере.
Стандартное управление нагревом / кондиционированием.
Рассмотрение начнем с момента, когда DDC находится в режиме охлаждения.
Пусть целевая температура термостата равна комнатной температуре.
При превышении комнатной температуры на 1 градус выше целевого значения, произойдет коммутация выхода включения охлаждения (выход Y) и выхода включения скорости реле 1 (выход G1). Эти выходы будут включены до тех пор пока:
- температура в комнате не повысится на 1.5 градуса выше целевого значения, тогда включится скорость вентилятора 2 (выход G2) и выключится выход G1.
- температура в комнате не повысится на 2 градуса выше целевого значения, тогда включится скорость вентилятора 3 (выход G3) и выключится выход G2.
- температура в комнате сравнялась с целевой температурой. При этом выключается реле охлаждения (Y) и выключается реле скорости вентилятора G1.
Автоматическое переключение с режима охлаждения на режим отопления.
Когда температура в комнате понизится на 1.5 градуса ниже целевого значения, контроллер автоматически переключается с режима охлаждения на режим отопления. При этом включается реле нагрева (выход W) и вентилятор на скорость 2 (выход G2).
Управление режимом отопления происходит по тому же алгоритму, что и режимом кондиционирования. Только коммутируется выходное реле нагрева – W.
Функция управления скоростью вентилятора в режиме отопления работает точно так же как и в режиме кондиционирования.
При превышении на 1.5 градуса фактической температуры в комнате значения целевой температуры, контроллер переходит из режима нагрева в режим кондиционирования.
Управление освещением.
Управление освещением означает, что свет в номере будет включен, если клиент находится в номере или продолжается временная задержка по закрытии двери (16 или 32 минуты). После окончания временной задержки свет отключается и находится в таком состоянии, пока дверь не откроется или не будет зафиксировано движение в комнате.
Если дверь закрыта и фиксируется движение в комнате, контролер переходит в режим занятого номера и свет горит. Если дверь осталась открытой, то свет остается включенным до тех пор, пока не отработает временная задержка открытой двери или не будет зафиксировано движение человека.
Каждый раз, когда вновь фиксируется движение, свет остается включенным на следующий период временной задержки открытой двери.

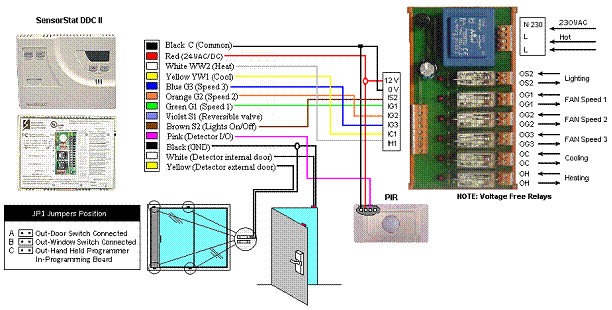

Рис.12 Внешний вид контроллера SensorStat DDC.
Ценовые показатели: Система SensorStat DDC-I (сетевая)
Контроллер DDC-I в комплекте с силовыми реле и сетевым коммуникатором – 350.00USD
В комнате устанавливается фэн-койл без стандартного пульта управления (термостата) – экономия около 30,00USD.
Тип используемого оборудования кондиционирования – произвольное. Контроллер программируется под используемое оборудование.
Подключаемые точки:
- датчик открытия на входной двери;
- датчик открытия на балконной двери и на окнах, если они открываются;
- индикатор наличия клиента в номере;
- реле коммутации электропотребления номера;
- кнопка тревожного вызова.
Дополнительные функции – охрана и диспетчеризация тревожных вызовов, протоколирование работы всего комнатного оборудования.
Дополнительное оборудование:
Сетевой контроллер-распределитель – один на 256 контроллеров – 1200.00$
Ориентировочная экономия на уровне 0.50$ в день за номер.
Срок окупаемости 2.5 – 3.0 года.
Кроме комнатного устройства в здании используется и общедомовая автоматика для управления приточно-вытяжными вентиляционными установками, вытяжными вентиляторами, насосными группами, освещением.

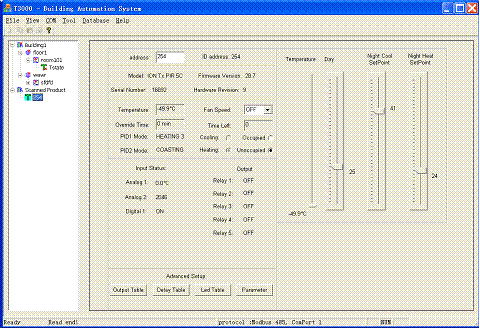

Вся эта автоматика строится на свободно программируемых цифровых контроллерах, например производства фирмы DELTA CONTROLS, реализующей на своем оборудовании международный стандарт обмена информацией для домовых контроллеров (BACnet). Контроллеры объединяются в сеть и информация в графическом виде выводится на пульт дежурного инженера объекта.
Если имеется требование единства всего управляющего оборудования, то и систему покомнатного управления климатом можно выполнить на основе оборудования производства DELTA CONTROLS.
В этом случае для комнат целесообразно выбрать сетевые термостаты с использованием жидкокристаллического отображающего табло.

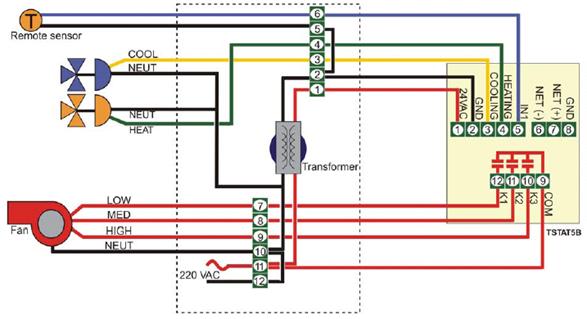

Такой термостат с отдельной платой силовых реле будет стоить 500,00USD.
К сожалению, сам термостат, в зависимости от модели, имеет один или два универсальных входа, которые нужно приспособить под задачи энергосбережения.
Если использовать не отдельный силовой модуль, а сетевой контроллер со встроенными силовыми реле и подключаемую к нему такую же, как ранее предложенная по форме, клавиатуру управления, то такой комплект обойдется в 600,00USD.

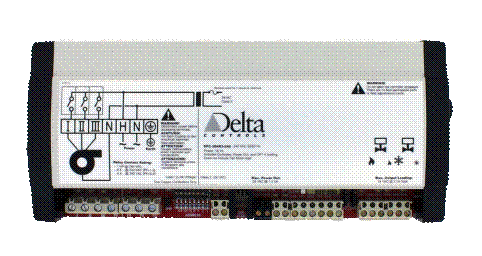

Справа показан силовой контроллер, имеющий 3 релейных выхода 220В, 3 универсальных входа и 4 тиристорных выхода. Здесь предусмотрена полная гамма всех необходимых входов и выходов.
В некоторых случаях особое внимание уделяется внешнему виду устанавливаемых устройтсв и требуется соблюдение единства фурнитурного решения всех электроустановочных компонентов в помещении. В даном случае незаменимой окажется сетевая система покомнатного управления климатом / доступом в помещения - MEGA производства фирмы ITC Audio (Италия). Это оборудование совмещается с электроустновочной фурнитурой производимой фирмами VIMAR, AVE, TICINO, GEWISS и SIEMENS.
Ниже приводится внешний вид термостата, настенной панели доступа, прикроватного сенсорного ЖК-индикатора и силового блока.
Базовая стоимость комплекта оборудования на одно помещение составит около 600,00USD.
У заказчика всегда возникает вопрос, а можно ли получить максимальный эффект, но по более низкой цене. Можно, с потерей некоторой элегантности в дизайне и при дополнительных затратах на программирование системы, путем использования канадского оборудования, производимого в Китае. Это сетевые термостаты TSTAT5 c дополнительными платами силовых реле и параллельно подключаемыми модулями входа/выхода. В такой конфигурации большая нагрузка будет возлагаться на центральный компьютер по логической реализации энергосберегающих функций.
Стоимость данного решения эконом-класса составит 200-250USD на номер.
Энергосберегающий эффект при внедрении представленной методики составляет до 30% от стандартного режима энергопотребления, а в некоторых случаях достигает 50-60% при невоспитанном клиенте, который в основу своего поведения закладывает принцип – «за все оплачено». Учитывая, что с каждым днем стоимость энергоресурсов будет дорожать, то применение подобных устройств представляет насущную потребность. Опыт иностранных гостиниц показывает, что время окупаемости подобных систем составляет 0,5 – 1,0год.
Остановимся еще на одном алгоритме работы системы покомнатного управления климатом, в которой реализован принцип минимизации времени восстановления комфортного температурного режима.
Это адаптивная настройка температурной предустановки при отсутствии клиента в номере через фиксацию времени восстановления комфортного значения температуры. Такую технологию предлагает фирма TELKONET (США). Здесь в качестве фиксации клиента в номере также используется ИК-пассивный датчик, но система постоянно пересчитывает время возврата в комфортное состояние в зависимости от наружной температуры и от уровня нагрева помещения лучистой солнечной энергией. При этом постоянно меняется температурная предустановка, но время возврата в комфортное состояние остается фиксированным.
Стоимость такой системы находится в пределах 600-700USD на номер.

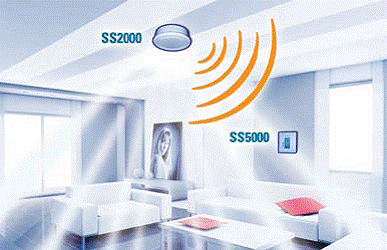

Ниже приводится схема расположения основных элементов такой системы в комнате. Связь между ИК-датчиком и контроллером управления – беспроводная радиоканальная. При использовании кондиционерной сплит системы и наличии собственного пульта управления, управление кондиционированием осуществляется через коммутацию цепи электропитания. Это производит контроллер, используемый вместо термостата и поддерживающий беспроводную или проводную связь с датчиком присутствия.
По вопросам приобретения рассмотренного оборудования просьба обращаться в ЛТД к Столяренко Александру Васильевичу.
Тел. 076, E-mail: *****@***.
