Сборник задач по дисциплине «Детали машин» для студентов механических специальностей (стр. 13 )

Рассчитать максимальный вращающий момент, который может передать фланцевая (поперечно-свертная) муфта (рис.3.4).

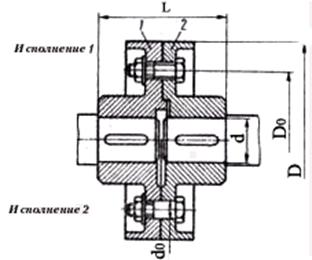

Рисунок 3.4 – Муфта фланцевая открытая

Полумуфты соединены болтами из стали Ст3 с метрической резьбой, имеющей наружный диаметр и внутренний . Болты установлены в отверстия с зазором (исполнение 1) на диаметре . Коэффициент трения между фланцами , коэффициент безопасности , коэффициент, учитывающий скручивание при затяжке, . Варианты значений переменных данных к задаче представлены в таблице 3.4.

Таблица 3.4 - Исходные данные к задаче 3.4

№ варианта	1	2	3	4	5	6
	4	4	6	4	6	6
	М12	М16	М12	М18	М29	М16
	10,1	13,84	10,1	15,3	17,3	13,84
	120	180	120	200	220	180
	0,12	0,10	0,12	0,2	0,10	0,12
	1,4	1,3	1,6	1,4	1,5	1,4
	1,35	1,35	1,35	1,35	1,35	1,35

Задача 3.5

Определить модуль венца зубчатой муфты (рис.3.5).

Рисунок 3.5 – Муфта зубчатая

Муфта передает мощность при частоте вращения . Ширина зубчатого венца , число зубьев муфты , коэффициент динамичности нагрузки , допустимые напряжения смятия . Варианты значений переменных данных к задаче представлены в таблице 3.5.

Таблица 3.5 – Исходные данные к задаче 3.5

№ варианта	1	2	3	4	5	6
	3	4,5	2,5	5	7,5	6,3
	700	400	600	280	420	130
	12	20	25	30	15	35
	30	40	48	48	38	56
	2,1	1,8	2,5	3	2,8	3,2
	20	18	12	15	18	20

Задача 3.6

Определить, может ли зубчатая муфта (см. рис. 3.5) передать мощность , если частота вращения соединяемых валов , модуль зубчатого венца муфты , ширина зубчатого венца , число зубьев , коэффициент динамичности нагрузки , допускаемые напряжения смятия . Варианты значений переменных данных к задаче представлены в таблице 3.6.

Таблица 3.6 – Исходные данные к задаче 3.6

№ варианта	1	2	3	4	5	6
	2,5	10	7,5	8	5	4
	210	180	340	210	180	260
	4	3	6	5	4	3
	15	12	25	30	35	30
	38	30	48	48	56	56
	2,1	3	3,2	1,8	4	3,5
	15	18	20	20	20	18

Задача 3.7

Втулочно-пальцевая муфта (рис.3.6) имеет характеристики: диаметр расположения пальцев , диаметр пальца , длина пальца , длина втулки , число пальцев . Может ли муфта передать мощность при частоте вращения из условия прочности пальцев на изгиб и резиновых втулок на смятие, если допускаемые напряжения изгиба , смятия - . Варианты значений переменных данных к задаче представлены в таблице 3.7.
