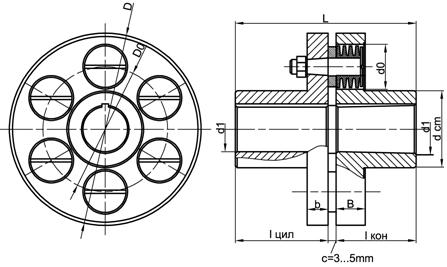

Рисунок 3.6 – Муфта упругая втулочно - пальцевая
Таблица 3.7 – Исходные данные к задаче 3.7
№ варианта | 1 | 2 | 3 | 4 | 5 | 6 |
| 58 | 190 | 242 | 68 | 140 | 170 |
| 10 | 24 | 30 | 10 | 18 | 20 |
| 19 | 52 | 66 | 19 | 42 | 47 |
| 20 | 50 | 120 | 5 | 48 | 72 |
| 1450 | 930 | 730 | 2950 | 1380 | 970 |
| 4 | 10 | 10 | 6 | 8 | 10 |
| 15 | 44 | 56 | 15 | 36 | 40 |
Задача 3.8
Втулочно-пальцевая муфта (см. рис. 3.6) имеет характеристики: диаметр расположения пальцев
, длину пальца
, длину втулки
, число пальцев
и передает при этом мощность
, при частоте вращения
. Приняв допустимые напряжения изгиба материала пальцев
и допустимые напряжения смятия резиновых втулок
, определить минимально возможные диаметры пальцев из условия прочности пальцев на изгиб и резиновых втулок на смятие. Варианты значений переменных данных к задаче представлены в таблице 3.8
Таблица 3.8 – Исходные данные к задаче 3.8
№ варианта | 1 | 2 | 3 | 4 | 5 | 6 |
| 68 | 140 | 170 | 58 | 190 | 242 |
| 19 | 42 | 47 | 19 | 52 | 66 |
| 15 | 36 | 40 | 15 | 44 | 56 |
| 6 | 8 | 10 | 4 | 10 | 10 |
| 5 | 48 | 72 | 20 | 50 | 120 |
| 2900 | 1380 | 970 | 1450 | 930 | 730 |
Задача 3.9
Кулачковая сцепная муфта (рис. 3.7) имеет на каждой из полумуфт
прямобочных кулачков. Кулачки сверху и снизу очерчены окружностями диаметром
и
, кулачок выступает над торцом полумуфты на высоту
. Рассчитать вращающие моменты, которые сможет передать муфта, из условия прочности кулачков на изгиб и смятие, если: допускаемые напряжения изгиба
, допускаемые напряжения на смятие
. Коэффициент, учитывающий неравномерность распределения нагрузки между кулачками
. Варианты значений переменных данных к задаче представлены в таблице 3.9.

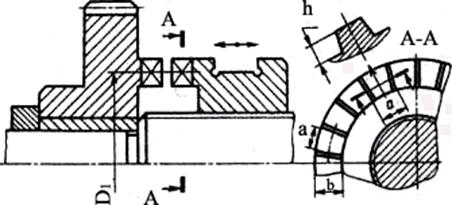

Рисунок 3.7 - Кулачковая сцепная муфта
Таблица 3.9 – Исходные данные к задаче 3.9
№ варианта | 1 | 2 | 3 | 4 | 5 | 6 |
| 130 | 140 | 72 | 95 | 190 | 68 |
| 90 | 120 | 60 | 85 | 150 | 50 |
| 5 | 7 | 9 | 3 | 11 | 7 |
| 10 | 15 | 7 | 8 | 20 | 7 |
| 2,5 | 3 | 2,8 | 1,8 | 2 | 3 |
Задача 3.10
Рассчитать количество пар поверхностей трения
сцепной дисковой фрикционной муфты (рис. 3.8), у которой наружный диаметр поверхностей трения
, внутренний -
и которая передает мощность
при частоте вращения
. При расчете принять: допустимое давление на поверхностях трения
, коэффициент трения на трущихся поверхностях
, коэффициент запаса сцепления
. Варианты значений переменных данных к задаче представлены в таблице 3.10.

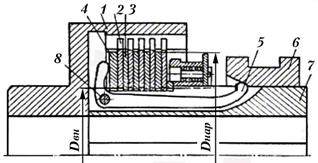

Рисунок 3.8 - Муфта фрикционная многодисковая
Таблица 3.10 – Исходные данные к задаче 3.10
№ варианта | 1 | 2 | 3 | 4 | 5 | 6 |
| 90 | 100 | 120 | 130 | 95 | 120 |
| 65 | 70 | 75 | 70 | 60 | 55 |
| 3 | 4,5 | 7 | 10 | 5 | 15 |
| 730 | 1460 | 930 | 1480 | 1800 | 2800 |
Продолжение таблицы 3.10
|
