Теплосчетчик НІК-7051 (стр. 2 )

- знак утверждения типа по ДСТУ 3400;

- тип теплосчетчика;

- год выпуска и серийный номер;

- тип подключаемых датчиков температуры;

- диапазон температуры (Θmin и Θmах);

- диапазон разницы температур (ΔΘmin и ΔΘmах);

- коэффициент счетчика расходомера(цена импульса);

- место установки расходомера (прямой или обратный поток);

- класс по условиям окружающей среды;

2.6.2 На корпусе расходомера указаны следующие данные:

- наименование предприятия-производителя;

- тип расходомера;

- год выпуска и серийный номер;

- коэффициент счетчика;

- диапазон температуры (Θmin и Θmах);

- диапазон значений расхода (qi, qp и qs);

- стрелки, указывающие направление потока;

- максимально допустимое рабочее давление;

- класс точности и класс по условиям окружающей среды;

- напряжение внешнего питания;

- знак утверждения типа по ДСТУ 3400.

2.6.3 Термодатчики, входящие в состав теплосчетчика, имеют маркировочные бирки, содержащие следующую информацию:

- наименование предприятия-производителя или его товарный знак;

- тип термодатчика, включая статическую характеристику (Pt 500);

- год выпуска и серийный номер;

- диапазон температуры (Θmin и Θmах);

- диапазон разницы температур (ΔΘmin и ΔΘmах);

- максимально допустимое давление.

При этом на термодатчике, устанавливаемом в прямом направлении, бирка красного цвета, а в обратном – синего.

2.6.4 Клеммы для подключения сигнальных проводов имеют маркировку в виде номеров цепей, а также символьную маркировку для каждого подключения. Рисунок контактов для внешних подключений на плате коммутации вычислителя приведен в приложении В.

2.6.5 Полярность контактов для подключения батареи питания маркирована знаками "+" и "-".

2.6.6 Блок вычислителя и расходомеры пломбируются в соответствующих местах, предусмотренных конструкторской документацией. Метрологические пломбы (пломбы поверителя) показаны в приложениях А и Б. Корпуса блока вычислителя и расходомеров пломбируются пломбами эксплуатирующей организации для исключения несанкционированного доступа к батарее питания и контактам внешних подключений. Места пломбировки корпуса блока вычислителя и расходомеров показаны в приложениях А и Б.

3 Использование по назначению

3.1.1 Теплосчетчик устанавливается в помещениях с температурой окружающего воздуха от +5 0С до + 55 0С и относительной влажностью не более 80 %.

3.1.2 Не допускается превышение максимальной температуры воды. Максимальная температура воды для расходомеров равна 160 оС.

3.1.3 При температуре теплоносителя выше 90оС блок вычислителя необходимо крепить на стену.

3.1.4 Работа при расходах, превышающих максимальный, может привести к недостоверности результатов измерений на этих расходах из-за явлений кавитации.

3.2.1 К эксплуатации и ремонту теплосчетчика допускаются лица, имеющие необходимую квалификацию, изучившие данный документ и прошедшие инструктаж по технике безопасности.

3.2.2 Источником опасности при монтаже и эксплуатации расходомеров является теплоноситель, находящийся под давлением до 1,6 МПа и (или) температурой до 150°С.

3.2.3 При работе с расходомерами ЗАПРЕЩАЕТСЯ проводить работы по монтажу, пуско-наладке или ремонту расходомеров без полного снятия давления на участке трубопровода и остывания теплоносителя до безопасной температуры.

3.2.4 В процессе работы с теплосчетчиком запрещается использовать неисправные приборы и инструменты.

3.3.1 Перед установкой теплосчетчика необходимо проверить наличие пломб на всех составных частях теплосчетчика. При отсутствии пломб теплосчетчик к эксплуатации не допускается.

3.3.2 Направление движения воды в расходомере должно совпадать со стрелкой на корпусе расходомера.

3.3.3 Расходомер может устанавливаться горизонтально, вертикально или под любым углом. При горизонтальном расположении расходомера пластиковый корпус с электроникой должен располагаться сбоку расходомерного участка (т. е. не в нижнем и не в верхнем положении).

3.3.4 Предусмотрено два варианта крепления блока вычислителя: на корпус расходомера НІК -7041 и с использованием кронштейна на стену. При креплении на стену сначала к стене с помощью шурупов крепится кронштейн, а затем на него крепится блок вычислителя. Варианты крепления вычислителя показаны приложении Г.

3.3.5 При использовании сигнальных кабелей большой длины необходимо обеспечить их помехозащищенность: кабели не должны быть проложены параллельно другим кабелям. Расстояние до кабелей силовых электроустановок должно быть не менее 0,25 м.

3.3.6 Подключение к блоку вычислителя внешних кабелей осуществляется через гермовводы. Количество гермовводов соответствует количеству внешних подключений в конкретной конфигурации теплосчетчика.

3.3.7 Внешние провода при помощи отвертки крепятся к клеммам на плате коммутации блока вычислителя в соответствии с таблицей 4.

Таблица 4 (см. Приложение В, стр.43)

Наименование внешнего устройства	Наименование цепи	Номер цепи на плате коммутации
Термодатчик 1 (прямое направление)	красный провод	5
белый провод	6
Термодатчик 2 (обратное направление)	красный провод	7
белый провод	8
Термодатчик 3	красный провод	55
белый провод	56
Расходомер 1	красный провод (при его наличии)	9
белый провод	10
синий провод	11
Расходомер 2	красный провод (при его наличии)	9
белый провод	65
синий провод	11
Расходомер 3	красный провод (при его наличии)	13
белый провод	69
синий провод	11

Наряду с номерами цепей возле соответствующих клемм изображены символьные изображения подключаемых цепей. При этом для подключения цепей питания расходомеров ("+" и "-" питания) используются клеммные контакты, ближайшие к соответствующему счетному входу расходомера. При автономном питании расходомера цепь "+" питания не подключается.

3.3.8 Питание блока вычислителя осуществляется от Li-ion батареи типоразмера D. Батарея имеет маркировку с указанием года выпуска. Максимальный срок службы батареи достигается при температуре эксплуатации ниже 30оС, в частности, при настенном монтаже. Напряжение литиевой батареи практически постоянно в течение всего срока службы (примерно 3,65 В). Поэтому невозможно определить оставшийся срок эксплуатации путем измерения напряжения.

Батарея располагается в корпусе блока вычислителя, закрываемого крышкой. Подключение батареи производится с помощью проводов, приваренных к полюсам батареи. Полярность контактов ("+" и "-") нанесена рядом с контактами в отсеке установки батареи.

3.3.9 Питание расходомера может осуществляться от блока вычислителя или от встроенной Li-ion батареи типоразмера С. Батарея располагается в корпусе расходомера, закрываемого крышкой. Подключение батареи производится с помощью проводов, приваренных к полюсам батареи. Полярность контактов ("+" и "-") нанесена рядом с контактами в отсеке установки батареи.

3.3.10 Включение и начало работы

Перед началом работы теплосчетчика необходимо включить расходомер 1 в прямом потоке, датчик температуры 1 в прямом потоке и датчик температуры 2 в обратном потоке. Подключение выполнить согласно таблице 4. Если в конфигурации теплосчетчика есть второй и (или) третий расходомеры и третий датчик температуры их также нужно подключить к клеммам блока вычислителя в соответствии с таблицей 4. После выполнения всех внешних подключений провода в гермовводах нужно зажать гайками уплотнения и закрыть блок вычислителя прозрачной крышкой. Зажать крышку винтом и опломбировать через винт крепления крышки. Теплосчетчик готов к работе.

3.3.11 Конфигурирование блока вычислителя

3.3.11.1 Предупреждения

Изменить конфигурацию блока вычислителя с помощью кнопок невозможно.

Неквалифицированное изменение конфигурации блока вычислителя может привести к потере работоспособности.

При несогласованном с производителем изменении конфигурации блока вычислителя он снимаются с гарантии.

После изменения конфигурации блока вычислителя необходимо выполнить проверку согласно ТУ У 26.025:2012.

3.3.12 Конфигурирование блока вычислителя осуществляется с помощью оптопорта или радиомодуля (см. раздел 3.3 данного руководства по эксплуатации).

4 Техническое обслуживание

Не менее одного раза в месяц необходимо производить осмотр:

- проверить отсутствие повреждения корпусов блока вычислителя и расходомеров, подключенных проводов;

- проверить работоспособности запорной арматуры, отсутствие протеканий;

- проверить функционирование блока вычислителя;

- убедиться, что температура окружающей среды находится в допустимых пределах;

- проверить целостность пломб.

При обнаружении повреждений теплосчетчика или возникших сомнений в правильности показаний потребитель обязан немедленно поставить в известность об этом поставщика теплоносителя.

Ремонт теплосчетчика допускается производить организациям, имеющим лицензию на проведение ремонта средств измерений.

После ремонта теплосчетчик (или его составные части) подвергается поверке.

- Поверка теплосчетчика при выпуске из производства, после ремонта и после истечения срока очередной поверки (межповерочный интервал – 4 года) производится в соответствии с методикой поверки ААШХ.407351.001 МП.

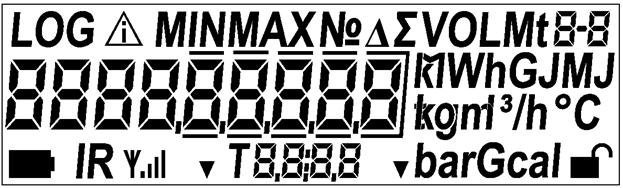

4.2.1 Внешний вид индикатора.

Индикация значений, параметров и состояния теплосчетчика осуществляется на 9-ти разрядном LCD дисплее с двумя дополнительными строками и специализированными символами. Внешний вид индикатора приведен на рисунке 1.

Рисунок 1. Внешний вид индикатора.

4.2.2 Описание кнопок управления.

Управление режимами работы теплосчетчика и состоянием индикации выполняется тремя кнопками, обозначенными на блоке вычислителе следующими пиктограммами .

Индикатор включается при нажатии на любую кнопку и индицирует состояние накопленной тепловой энергии (первый пункт меню, первый подрежим). Если в течение 2 минут кнопки не нажимать, индикатор автоматически выключится, но нажатие любой кнопки в течении следующих 2 минут восстановит индикацию пункта меню, который индицировался последним. Если кнопки не нажимать более 4 минут, то при следующем нажатии на любую кнопку, индикация включится с первого пункта меню, с первого подрежима.

С помощью кнопки последовательно перебираются 10 основных пунктов меню. Кнопка всегда активна и переводит вычислитель в первый подрежим следующего пункта меню (см. рисунок 2).

Кнопкой последовательно перебираются подрежимы пунктов основного меню (см. рисунок 2).

С помощью кнопки на индикатор выводятся значения архива по месяцам во втором подрежиме, в первом, втором, третьем и четвертом пунктах основного меню (см. рисунок 2). Кроме того этой кнопкой перебирается архив событий в порядке убывания. Кнопки активны, когда на индикаторе выделен треугольник над соответствующей кнопкой.

4.2.3 Основное меню.

В первом пункте меню выводится информация о накопленной тепловой энергии и текущей мощности.

Пункты 2, 3 и 4 выводят на индикатор значения параметров первого, второго и третьего расходомера соответственно. В пунктах 5, 6 и 7 основного меню индицируются температуры первого, второго и третьего датчика температуры. Если в конфигурации блока вычислителя отсутствует какой либо расходомер или датчик температуры, соответствующий пункт основного меню на индикацию не выводится.

Восьмой пункт основного меню отображает текущую дату и время и, в подрежимах, время работы и время простоя.

В девятом пункте основного меню выводится информация о событиях (см. таблицу 4) и архив событий.

Десятый пункт меню позволяет просмотр текущей конфигурации блока вычислителя и включение дополнительных режимов работы блока вычислителя.

4.2.4 Индикация тепловой энергии.

При включении индикатора теплосчетчик выводит информацию о накопленной тепловой энергии на текущий момент (экран 1.1 на рисунке 2). В верхнее строке индикатора отображаются символы ∑ и Е, в средней строке – значение накопленной энергии и единица измерения - kWh. Нижняя строка индицирует текущее время: часы и минуты, а также треугольный указатель над активной кнопкой . При нажатии на эту кнопку блок вычислителя переходит в подрежим индикации архива накопленной энергии по месяцам (экран 1.2 на рисунке 2). На индикаторе отображаются символы – LOG, ∑ и Е, в средней строке – значение накопленной энергии и единица измерения – kWh. В нижней строке индицируется месяц и год (месяц мерцает). Значение накопленной энергии, в средней строке, записано в архив в конце индицируемого месяца. При нажатии на активную кнопку (над ней мерцает треугольный указатель на индикаторе) дата уменьшается на месяц и индицируется значение за предыдущий месяц. Нажимая подряд кнопку можно просмотреть все значения накопленной энергии по месяцам, записанные в архив. Если в средней строке, вместо цифрового значения накопленной энергии, индицируются прочерки, в архиве нет значений за этот месяц. Вычислитель может сохранять накопленные значения за последние 10 лет.

В нижней строке индикатора треугольным указателем выделена активная кнопка. При нажатии на эту кнопку вычислитель переходит в подрежим индикации текущего значения тепловой мощности (экран 1.3 на рисунке 2). На индикаторе отображается символ – Р в средней строке значение текущей мощности и единица измерения – kW. Нижняя строка индицирует текущее время: часы и минуты.

Дальнейшие нажатия кнопки переведут вычислитель в уже описанные выше подрежимы 1.1, 1.2 и т. д. по кольцу (см. рисунок 2).

При нажатии всегда активной кнопки из любого подрежима вычислитель перейдет в следующий пункт основного меню в первый подрежим, в данном случае пункт 2.1 на рисунке 2.

4.2.5 Индикация значений от первого расходомера.

Для вывода на экран накопленного значения объема теплоносителя, прошедшего через первый расходомер, нужно с помощью кнопки , перевести пробор во второй пункт основного меню (экран 2.1 на рисунке 2). Если первого расходомера нет в конфигурации вычислителя, индикация второго пункта основного меню пропускается.

В первом подрежиме индикации накопленного значения объема теплоносителя, прошедшего через первый расходомер на текущий момент, (экран 2.1 на рисунке 2) в верхней строке индикатора отображаются символы ∑ VOL и F1, в средней строке накопленное значение объема теплоносителя, единица измерения – m3. Цена младшего разряда соответствует одному литру. Нижняя строка индицирует текущее время: часы и минуты, а также треугольный указатель над активной кнопкой . При нажатии на эту кнопку вычислитель переходит в подрежим индикации архива накопленного расхода по месяцам (экран 2.2 на рисунке 2). На индикаторе отображаются символы – LOG, ∑ VOL и F1, в средней строке значение накопленного расхода теплоносителя единица измерения – m3. В нижней строке индицируется месяц и год (месяц мерцает). Значение накопленного объема, в средней строке, записано в архив в конце индицируемого месяца. При нажатии на активную кнопку (над ней мерцает треугольный указатель на индикаторе) дата уменьшается на месяц и индицируется значение за предыдущий месяц. Нажимая подряд кнопку можно считать все значения накопленного расхода по месяцам, записанные в архив. Если в средней строке, вместо цифрового значения накопленного расхода, индицируются прочерки - в архиве нет значений за этот месяц.

В нижней строке индикатора треугольным указателем выделена активная кнопка. При нажатии на эту кнопку вычислитель переходит в подрежим индикации накопленной массы теплоносителя на текущий момент (экран 2.3 на рисунке 2). На индикаторе отображаются символы – ∑ М и F1, в средней строке значение текущего расхода и единица измерения – ton. Нижняя строка индицирует текущее время: часы и минуты.

При нажатии на кнопку вычислитель переходит в подрежим индикации текущего расхода (экран 2.4 на рисунке 2). На индикаторе отображаются символы – VOL и F1, в средней строке значение текущего расхода и единица измерения – l/h. Нижняя строка индицирует текущее время: часы и минуты.

Дальнейшие нажатия кнопки переведут вычислитель в уже описанные выше подрежимы 2.1, 2.2 и т. д. по кольцу (см. рисунок 2). Если нажать всегда активную кнопку , то из любого подрежима вычислитель перейдет в следующий пункт основного меню в первый подрежим, в данном случае пункт 3.1 на рисунке 2.

4.2.6 Индикация значений от второго и третьего расходомера.

Индикация значений второго и третьего расходомера аналогична описанному выше выводу информации от первого расходомера, но значения накопленной массы от этих расходомеров не индицируются (пункт 2.3 пропущен), а вместо символа первого расходомера F1 индицируется символа второго и третьего расходомеров, соответственно F2 и F3. Индикация значений второго или третьего расходомера также может пропускаться, если их нет в конфигурации вычислителя.

4.2.7 Индикация температуры датчиков температуры.

К теплосчетчику можно подключить до трех датчиков температуры. Измеренная температура выводится на индикатор в пятом, шестом и седьмом пунктах основного меню. Если какого либо датчика температуры нет в конфигурации системы, индикация этого датчика пропускается. Перейти в режимы индикации температуры можно, последовательно нажимая кнопку .

При этом в верхней строке индикатора отображаются символы t1, t2 или t3, соответственно просматриваемому термодатчику. В средней строке индицируется значение температуры и единица измерения - °С. Нижняя строка индицирует текущее время: часы и минуты (смотри подрежимы 5.1, 6.1 и 7.1 рисунок 2). В шестом пункте основного меню можно просматривать разность температур: ∆t = t1 ‑ t2. Для этого, с помощью кнопки , нужно перейти в подрежим 6.2 (рисунок 2).

4.2.8 Индикация даты и времени работы.

Последовательно нажимая кнопку , можно перейти в восьмой пункт, первый подрежим основного меню (экран 8.1 рисунок 2). При этом на индикатор в средней строке выводится текущая дата в формате: год, месяц, день (разделяются точкой). В нижней строке индицируются часы и минуты, а также треугольный указатель над активной кнопкой .

При нажатии на эту кнопку вычислитель переходит в подрежим индикации суммарного времени работы (экран 8.2 рисунок 2). В верхней строке выводятся символы ∑ и 1, в средней – время работы и единица измерения h, в нижней – текущее время.

При повторном нажатии кнопки вычислитель перейдет в режим индикации времени работы с ошибкой (суммарное время, в течение которого вычислитель работал с ошибкой). Экран 8.3 рисунок 2. Индикация аналогична предыдущему подрежиму, но в верхней строке выводятся символы ∑ и 2.
