ТЕПЛОСЧЕТЧИК

НІК-7051

Руководство по эксплуатации

ААШХ.407351.001 РЭ

ООО "НИК-ЭЛЕКТРОНИКА"

Киев 2012 г.

Содержание

1 Описание и работа 4

1.1 Назначение и область применения 4

1.2 Технические характеристики 4

1.3 Кодирование теплосчетчиков при заказе 6

1.4 Комплектность 8

1.5 Работа теплосчетчика 9

1.6 Маркировка и пломбирование 11

2 Использование по назначению 13

2.1 Эксплуатационные ограничения 13

2.2 Меры безопасности 13

2.3 Монтаж и подготовка к работе 13

3 Техническое обслуживание 17

3.1 Общие указания 17

3.2 Индикация и управление 17

3.3 Работа с внешними интерфейсами 27

3.4 Диагностика 33

3.5 Замена батареи питания 33

3.6 Характерные неисправности и методы их устранения 35

4 Транспортирование и хранение 36

5 Гарантии производителя 37

6 Приложение А Внешний вид блока вычислителя 39

7 Приложение Б Внешний вид расходомера 40

8 Приложение В Вид контактов для внешних подключений на плате коммутации вычислителя 41

9 Приложение Г Варианты крепления блока вычислителя 42

Настоящее руководство по эксплуатации (далее по тексту – РЭ) содержит назначение, технические характеристики, описание принципа работы, правила монтажа, эксплуатации, транспортирования и хранения теплосчетчика НІК-7051.

В процессе эксплуатации теплосчетчика необходимо строго соблюдать все указания настоящее РЭ.

До начала установки теплосчетчика внимательно прочитайте данное РЭ.

За повреждение теплосчетчика при его неправильной установки изготовитель ответственности не несет. Гарантийные обязательства не распространяются на детали, поврежденные в результате неправильного монтажа или эксплуатации.

Изготовитель оставляет за собой право внесения изменений в конструкцию теплосчетчика, улучшающих его качество, эти изменения могут быть не отражены в настоящем РЭ.

2 Описание и работа

2.1.1 Теплосчетчик предназначен для измерения потреблённого (отпущенного) количества теплоты, объёма и массы теплоносителя, прошедшего в подающем потоке, температуры теплоносителя в подающем и обратном потоках, времени наработки и времени простоя, объём воды, прошедшей через дополнительные преобразователи расхода (далее по тексту – расходомеры), индикации измеренных физических величин, а также разности температур теплоносителя в подающем и обратном потоках, объёмного расхода теплоносителя и воды, кода неисправности.

Теплосчётчик применяется для учёта, в том числе коммерческого, количества теплоты на промышленных объектах и объектах коммунального хозяйства.

2.1.2 Теплосчетчик внесен в Державний реєстр засобів вимірювальної техніки под номером У3295-12.

Теплосчетчик предназначен для эксплуатации в промышленных условиях (класс С в соответствии с ДСТУ EN 1434-1):

- температура окружающего воздуха от 5 до 55 оС;

- относительная влажность до 93 %.

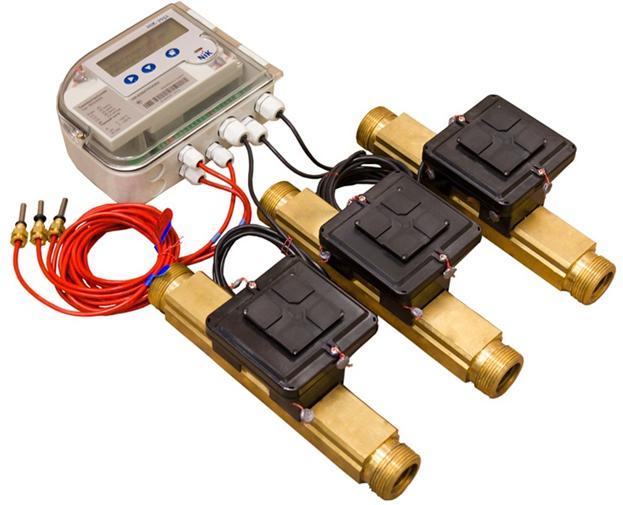

2.2.1 Теплосчетчик состоит из блока вычислителя, преобразователей расхода воды (далее раcходомеров) и термодатчиков.

2.2.2 Характеристики теплосчетчика приведены в таблице 1.

2.2.3 Внешний вид блока вычислителя и расходомера, входящих в состав теплосчетчика, показан в приложениях А и Б.

2.2.4 При нормальных климатических условиях относительная погрешность теплосчетчика после изготовления и после ремонта не превышает значений:

- при измерении расхода

Ef = ± (2 + 0,02 qp/q) , но не больше чем ±5 %,

где qp – длительный расход, приведенный в таблице 1,

q – текущее значение расхода;

- суммарная при измерении количества теплоты

Е = ± (3+0,02∙qp/q + 4∙DΘmin/DΘ) % но не больше 10 %, где qp ― длительный расход, м3/год; q – текущее значение расхода, м3/год; DΘmin – минимальная разница температур в прямом и обратном потоке, К; DΘ – текущее значение разности температуры теплоносителя в прямом и обратном потоке, К.

2.2.5 Теплосчетчик также измеряет и выводит на индикатор следующие величины:

температуру теплоносителя в прямом и обратном потоке,

объем теплоносителя прошедшего в прямом потоке,

массу теплоносителя, прошедшего в прямом потоке,

время наработки и время простоя.

2.2.6 Для обмена информацией с внешними устройствами счетчики в зависимости от исполнения имеют оптический порт и радиоканал c использованием широкополосного радиодоступа в ZigBee сети. Радиосвязь обеспечивают сертифицированные радиомодули НІК ТУ У 32.2‑‑020:2010, которые включены в «Реєстр радіоелектронних засобів і випромінювальних пристроїв, що можуть застосовуватися на території України в смугах радіочастот загального користування» и работают в диапазоне частот от 2400 до 2483,5 МГц с максимальными значениями эквивалентной изотропно излучаемой мощности передатчика 2 мВт (3 дБм) или 50 мВт (17 дБм).

2.2.7 Средняя наработка на отказ теплосчетчика не менее 20000 ч.

2.2.8 Средний полный срок службы теплосчетчика не менее 12 лет

2.2.9 Блок вычислителя работает от встроенной батареи напряжением 3,6 В без замены не менее 12 лет.

2.2.10 Расходомеры при работе от встроенной батареи напряжением 3,6 В работают без замены не менее 6 лет.

2.2.11 Межповерочный интервал для теплосчетчика – 4 года.

Таблица 1

Продолжение таблицы 1
Класс эксплуатационный	С
Максимальное значение теплового потока, кВт	до 6000
Рабочее давление, кПа	1600
Рабочая температура теплоносителя, оС	от 5 до 150
Максимальная температура теплоносителя, оС	160
Рабочая разница температур датчиков температуры, К	от 3 до 70
Принцип вычисления энергии (динамическая характеристика)	Энергия = V * ΔΘ * k, где V – объем воды, ΔΘ – разность температур, k – коэффициент в соответствии с ДСТУ EN 1434
Место установки расходомера	прямой поток
Класс защиты корпуса блока вычислителя и расходомера от пыли и воды в соответствии с ГОСТ 14254	IP54
Типы дополнительных сигнальных интерфейсов	оптопорт, радиоинтерфейс
Количество подключаемых расходомеров	от 1 до 3
Типы подключаемых термодатчиков	Pt 500
Количество подключаемых термодатчиков	до 3
Номинальный расход qp, м3/ч	3,5	6
Максимальный расход qs, м3/ч	7	12
Минимальный расход qi, м3/ч	0,035	0,06
Порог чувствительности, м3/ч	0,007	0,012
Потеря давления, кПа, не более	25	25
Резьбовое соединение	G 1 ¼ B	G 1 ¼ B
Цена счетных импульсов расходомера, имп./л	50	25

Заказ теплосчетчика производится в соответствии с таблицей 2.

Таблица 2 Коды теплосчетчика НІК-7051
Теплосчетчик	Интерфейс	Тип подключаемого расходомера 1	Тип подключаемого расходомера 2	Тип подключаемого расходомера 3	Тип термодатчиков 1 и 2	Тип термодатчика 3
НІК-7051-	хх	хх	хх	хх	хх	хх
						00 - нет термодатчика 2d - Pt500 двухпроводный, d – длина кабеля*
					2d	- Pt500 подобранная пара двухпроводные, d – длина кабеля*
				00 Ad Bd Cd Dd	- нет расходомера - НІК-7041, Qном=3,5м3/ч, G1¼B x 260 мм, батарейное питание, d – длина кабеля* - НІК-7041, Qном=3,5м3/ч, G1¼B x 260 мм, внешнее питание, d – длина кабеля* - НІК-7041, Qном=6м3/ч, G1¼B x 260 мм, батарейное питание, d – длина кабеля* - НІК-7041, Qном=6м3/ч, G1¼B x 260 мм, внешнее питание, d – длина кабеля*
			00 Ad Bd Cd Dd	- нет расходомера - НІК-7041, Qном=3,5м3/ч, G1¼B x 260 мм, батарейное питание, d –  длина кабеля* - НІК-7041, Qном=3,5м3/ч, G1¼B x 260 мм, внешнее питание, d – длина кабеля* - НІК-7041, Qном=6м3/ч, G1¼B x 260 мм, батарейное питание, d – длина кабеля* - НІК-7041, Qном=6м3/ч, G1¼B x 260 мм, внешнее питание, d – длина кабеля*
		Ad Bd Cd Dd	- НІК-7041, Qном=3,5м3/ч, G1¼B x 260 мм, батарейное питание, d – длина кабеля* - НІК-7041, Qном=3,5м3/ч, G1¼B x 260 мм, внешнее питание, d – длина кабеля* - НІК-7041, Qном=6м3/ч, G1¼B x 260 мм, батарейное питание, d – длина кабеля* - НІК-7041, Qном=6м3/ч, G1¼B x 260 мм, внешнее питание, d – длина кабеля*
	00 A0		- только оптический интерфейс - оптический и радиоинтерфейс с питанием от батареи

* Примечание. Обозначение длины кабеля (d):

0 – нет кабеля, A – 1,5 м, B – 3 м, C – 5 м, D – 10 м.

При этом следует учитывать следующее.

Информация о потребленной тепловой энергии и других измеряемых параметрах выводятся на жидкокристаллический индикатор, а также может быть считана через соответствующий интерфейс.

Порядок работы с внешними интерфейсами описан в соответствующих разделах РЭ.

В комплект поставки теплосчетчика входят:

- вычислитель ААШХ.408843.001 (тип согласно заказу); 1 шт.;

- преобразователи расхода воды НІК-7041 ААШХ.407151.001 от 1 до 3 шт. (количество и тип согласно заказу);

- подобранная пара термодатчиков 1 комплект;

- дополнительный термодатчик (наличие согласно заказу) 1 шт.;

- кронштейн для крепления на стену 1 шт.;

- руководство по эксплуатации ААШХ.407351.001 РЭ 1 экз.;

- методика поверки ААШХ.407351.001 МП 1 экз. (наличие согласно заказу);

- паспорт ААШХ.407351.001 ПС 1 экз.;

- потребительская тара 1 шт.

2.5.1 Теплосчетчик предназначен для расчета потребленной энергии теплоносителя в закрытых системах теплоснабжения. Расчеты производятся в соответствие с рекомендациями ДСТУ EN 1434-1 и "Правилами учета тепловой энергии теплоносителя":

где

- - массовый расход теплоносителя, протекающего через теплосчетчик;

- - удельная энтальпия теплоносителя в подающем трубопроводе;

- - удельная энтальпия теплоносителя в обратном трубопроводе.

2.5.2 В качестве исходных данных для расчета потребленной тепловой энергии теплосчетчик использует следующие результаты измерений:

- значения расхода теплоносителя от датчика расхода V1 (от расходомера в подающем трубопроводе);

- значения температуры, измеренное с помощью термодатчиков Т1 (в подающем трубопроводе), Т2 (в обратном трубопроводе).

2.5.3 Значение расхода теплоносителя блок вычислителя получает от расходомеров в виде импульсов. Измеренный расход пропорционален количеству принятых импульсов. Цена импульса по каждому входу от расходомера задается при конфигурировании блока вычислителя в зависимости от типа подключаемого расходомера. Класс входных импульсов IC в соответствии с ДСТУ EN 1434-2. Высокий уровень импульса не менее 2 В и не более 3,6 В. Низкий уровень импульса не менее 0 В и не более 0,5 В. Блок вычислителя принимает не более 128 импульсов в секунду. Длина каждого импульса не менее 2 мс. Длина паузы между импульсами не менее 2 мс.

2.5.4 Принцип действия расходомера основан на измерении разности времени распространения ультразвукового сигнала по потоку и против потока. При этом контролер возбуждает сначала один пьезодатчик и принимает отклик со второго пьезодатчика, а затем наоборот. По разнице времени распространения контролер вычисляет скорость потока теплоносителя, а на ее основе объемный расход теплоносителя. Значение вычисленного объемного расхода поступают на выход расходомера в виде импульсов расхода. Цена импульсов расхода указана в таблице 1.

2.5.5 При величине потока менее порога чувствительности (см. таблицу 1) или при обратном направлении потока на выход расходомера импульсы не выдаются.

2.5.6 Теплосчетчик рассчитан на работу с термодатчиками Pt500 класса А двухпроводными и четырехпроходными. При стандартной поставке теплосчетчик выпускается с двухпроводными термодатчиками Pt500 класса А длиной 1,5 м. Другие варианты могут быть оговорены при заказе. Термодатчик, устанавливаемый в подающий трубопровод, имеет бирку красного цвета. Термодатчик, устанавливаемый в обратный трубопровод, имеет бирку синего цвета. Тип подключенных термодатчиков фиксируется при конфигурировании блока вычислителя. Запрещается заменять термодатчики из комплекта поставки другими. Также недопустимо укорачивать или наращивать кабели поставляемых термодатчиков.

2.5.7 Крепление блока вычислителя может осуществляться на корпус расходомера НІК-7041, либо на стену с помощью кронштейна, входящего в комплект поставки теплосчетчика. При температуре теплоносителя выше 90оС блок вычислителя необходимо крепить на стену.

2.5.8 Питается блок вычислителя от батареи 3,6 В. Кроме питания собственной схемы блок вычислителя может питать один расходомер типа НІК-7041. Емкости батареи хватает для работы вычислителя, включая питание одного расходомера НІК‑7041, не менее 12 лет.

2.5.9 Расходомер может питаться от встроенной батареи или от блока вычислителя. Емкости батареи расходомера хватает для его работы не менее 6 лет.

2.5.10 Накопленное значение потребленной тепловой энергии выводится на жидкокристаллический индикатор. Есть возможность выводить на индикатор значение других параметров, например, значений мгновенных расходов, и температур, архивы и т. д.

2.5.11 Теплосчетчик имеет исполнения с встроенными внешними интерфейсами (радиоинтерфейс) для дистанционного считывания результатов его работы. Результаты работы теплосчетчика могут быть считаны также через оптопорт.

2.6.1 На теплосчетчике (корпус блока вычислителя) указаны следующие данные:

- наименование предприятия-производителя;
