Теплосчетчик НІК-7051 (стр. 3 )

При следующем нажатии кнопки вычислитель перейдет в режим индикации времени простоя (суммарное время, в течение которого вычислитель находился в режиме хранения параметров, т. е. не было основного источника питания или его напряжение было ниже нормы). Экран 8.4 рисунок 2. Индикация аналогична предыдущему подрежиму, но в верхней строке выводятся символы ∑ и 3.

Дальнейшие нажатия кнопки переведут вычислитель в уже описанные выше подрежимы 8.1, 8.2 и 8.3. по кольцу (см. рисунок 2).

4.2.9 Индикация событий.

Последовательно нажимая кнопку , можно перейти в девятый пункт, первый подрежим основного меню (экран 9.1 рисунок 2). При этом на индикатор в верхней строке выводится символ и номер события (см. таблицу 2). В средней и нижней строке выводится дата и время, когда произошло событие. В данном экране выводится код и время последнего, записанного в память вычислителя события.

Если нажать активную кнопку , вычислитель перейдет в режим индикации архива событий (подрежим 9.2 рисунок 2) . В верхней строке появится символ LOG. Последовательно нажимая кнопку , в этом режиме можно считать коды всех, записанных в память, событий, в порядке убывания. Т. е. следующее считанное событие произошло раньше предыдущего. Если вместо даты выдаются прочерки и код события пуст, архив событий считан полностью. Вычислитель может запомнить до 256-ти событий.

4.2.10 Индикация параметров и режимов работы.

Нажимая кнопку , можно перейти в десятый пункт первый подрежим основного меню (экран 10.1 рисунок 2). При этом на индикатор в верхней строке выводится символ № и С-0. В средней строке – заводской номер теплосчетчика. В нижней строке выводится текущее время. С помощью кнопки можно перейти в режим индикации слова конфигурации вычислителя (экран 10.2 рисунок 2). В верхней строке выводятся символы С-1. В средней строке, выводится информация о расходомерах и датчиках температуры, которые могу подключаться к данной версии теплосчетчика.

Если в младшем (первом) разряде индикатора единица, к теплосчетчику можно подключить первый расходомер (клеммы 9, 10, 11 платы коммутации), если в следующем, втором, разряде единица к клеммам 9, 69, 11 можно подключать второй расходомер. Единица в третьем разряде говорит о возможности подключить третий расходомер к клеммам 9, 65, 11. Если в указанных разрядах ноль, то расходомер, соответствующий разряду с нулевым значением, не поддерживается теплосчетчиком.

Следующие три разряда слова конфигурации (4, 5 и 6 справа налево) определяют возможность подключения датчиков температуры. Если в четвертом разряде единица, то первый датчик температуры подключается к клеммам 5 и 6 (если датчик двухпроводный) или к клеммам 1, 2, 5 и 6 (для подключения четырехпроводных датчиков). Второй термодатчик подключается к клеммам 3,4,7,8, если в пятом разряде единица. Третий термодатчик подключается к клеммам 51, 52, 55 и 56, если в шестом разряде единица.

Для теплосчетчика минимальной конфигурации должен быть подключен первый расходомер, первый датчик температуры от входного потока теплоносителя и второй термодатчик с обратного потока. Слово конфигурации для этого случая: «».

Второй и третий расходомеры могут фиксировать расход холодной и горячей воды. Третий датчик температуры может измерять температуру горячей воды. Соответствующее слово конфигурации: «».

Конфигурацию теплосчетчика невозможно изменить с помощью кнопок на его лицевой панели. Если в конфигурации бит, соответствующий датчику температуры или расходомеру установлен в единицу, а датчик или расходомер к блоку вычислителя не подключен, теплосчетчик будет работать, но значения по неподключенному датчику будут недостоверны. Если датчик температуры или расходомер подключен к блоку вычислителя, а соответствующий бит в слове конфигурации равен нулю, значения этого датчика не фиксируются и на индикатор не выводятся.

Из подрежима 10.2 можно включить радиомодуль в тестовом режиме. Для этого нужно нажать кнопку и, удерживая её нажать кнопку . В нижней строке появится символ антенны (при включении радиомодуля теплосчетчик не реагирует на любые нажатия кнопок кроме выключения радиомодуля). Повторное нажатие данной комбинации кнопок выключит радиомодуль.

При нажатии кнопки теплосчетчик перейдет к индикации второго слова конфигурации (экран 10.3 рисунок 2). В верхней строке индикатора выводятся символы С-2. В средней строке выводится второе слово конфигурации, которое определяет, какие модули обмена входят в состав теплосчетчика.

Первый, младший, разряд равен единице, если в теплосчетчике, для вывода накопленных данных и для получения команд от системы сбора информации применен радиоинтерфейс. Следующий, второй, бит определяет наличие GSM модуля. Далее третий, четвертый и пятый биты установлены, когда в системе применены соответственно модули расширения RS-485, RS-232, Ethernet.

Из подрежима 10.3 можно включить оптопорт. Для этого нужно нажать кнопку и, удерживая её нажать кнопку . В нижней строке появится символ IR (при включении оптопорта теплосчетчик не реагирует на любые нажатия кнопок кроме выключения оптопорта). Повторное нажатие данной комбинации кнопок выключит оптопорт.

Последующие нажатия кнопки позволяют перейти в подрежимы 10.4, 10.5 и 10.6 (экраны 10.4, 10.5 и 10.6 рисунок 2).

В подрежиме 10.4 в верхней строке индикатора выводятся символы № и С-3. Во второй строке индицируется девятиразрядное число – идентификатор версии программного обеспечения.

Из подрежима 10.4 можно включить радиомодуль Для этого нужно нажать кнопку и, удерживая её нажать кнопку . В нижней строке появится символ антенны (при включении радиомодуля теплосчетчик не реагирует на любые нажатия кнопок кроме выключения радиомодуля). Повторное нажатие данной комбинации кнопок выключит радиомодуль.

Подрежим 10.5 в средней строке индицирует напряжение батареи в вольтах. В верхней строке выделены символы С-4.

Из этого состояния можно перевести теплосчетчик в тестовый режим индикации. Для этого нужно нажать кнопку и, удерживая её нажать кнопку . После этого изменяется точность индикации следующих величин:

- младший разряд накопленной тепловой энергии, в подрежиме 1.1 будет показывать сотые доли Wh,

- в значениях накопленного объёма от расходомеров, в подрежимах 2.1, 3.1 и 4.1, единица в младшем разряде будет соответствовать одной сотой литра,

- значение массы теплоносителя, прошедшего через расходомер 1, в подрежиме 2.3 будет выводиться с точностью 10 г.

В тестовом режиме блокируется автоматическое выключение индикатора. Выйти из тестового режима можно в подрежиме 10.5, повторно нажав комбинацию кнопок .

Подрежим 10.6 позволяет проконтролировать индикатор. При этом экране выводятся все символы индикатора.

4.2.11 При открывании крышки блока вычислителя на индикаторе появляется символ .

Таблица 4 Коды ошибок или событий

Код ошибки или события	Содержание события
5	Ошибка расходомера 1
6	Обрыв датчика температуры прямого потока
7	Короткое замыкание датчика температуры прямого потока
8	Обрыв датчика температуры обратного потока
9	Короткое замыкание датчика температуры обратного потока
10	Обрыв третьего датчика температуры
11	Короткое замыкание третьего датчика температуры
12	Вскрытие корпуса блока вычислителя
13	Ошибка расходомера 2
14	Ошибка расходомера 3
20	Дата и время перед коррекцией
21	Дата и время после коррекции
22	Включение оптопорта
23	Выключение оптопорта
24	Включение интерфейсного модуля
25	Выключение интерфейсного модуля
26	Включение режима TEST
27	Выключение режима TEST
28	Запись конфигурации прибора
29	Переход в режим хранения информации
30	Выход из режима хранения информации
31	Старт прибора с сохранением параметров
32	Напряжение батареи меньше 3,4 вольта
33	Напряжение батареи более 3,5 вольта

4.3.1 Работа с оптопортом.

4.3.1.1 Для выполнения обмена через оптопорт нужно установить на компьютер, с которым будет выполняться обмен, программу «НIК-Тепло». Подключить к свободному USB порту оптоголовку ОР-1 и запустить программу «НIК-Тепло». В строке меню «Файл» выбрать пункт «Соединить»

4.3.1.2 В появившемся окне соединений выбрать порт, к которому подключена оптоголовка, скорость обмена – 9600 и, если нужен режим программирования, ввести пароль

4.3.1.3 С помощью кнопок перевести вычислитель в состояние 10.3 (рисунок 2) и, одновременным нажатием левой и средней кнопки, включить режим оптопорта (на индикаторе должны появиться символы IR).

4.3.1.4 Присоединить оптоголовку к блоку вычислителя (шнур оптоголовки должен быть ориентирован в сторону гермовводов) и в меню «Счетчик» программы «НIК Тепло» нажать кнопку «Считать». Считанные параметры должны совпадать с параметрами, которые выводятся на индикатор теплосчетчика.

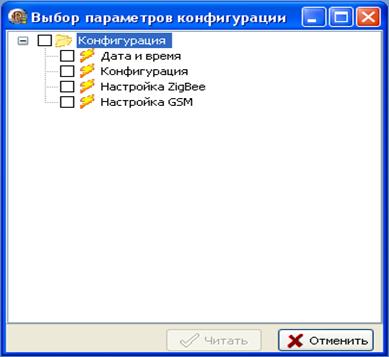

4.3.1.5 Если, при установке соединения, указать правильно пароль в меню «Счетчик» можно войти в режим конфигурации теплосчетчика

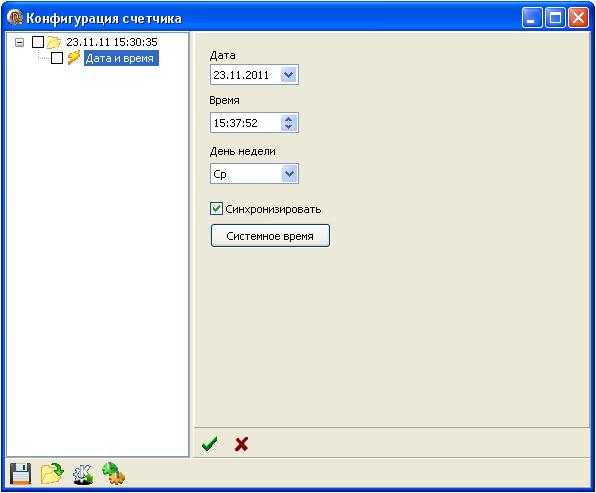

В режиме конфигурации можно считать и записать новое значение даты и времени

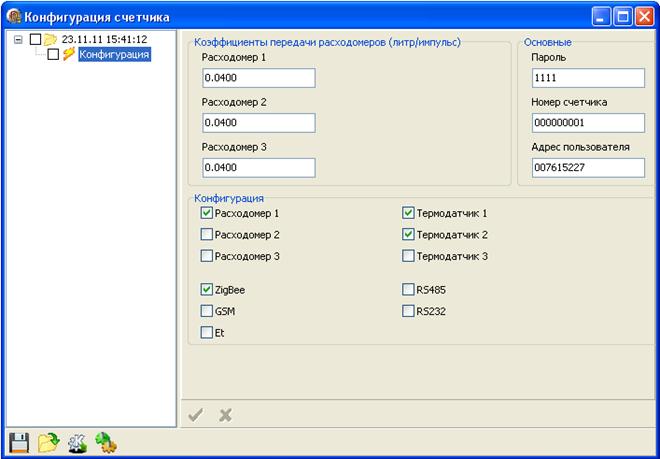

4.3.1.6 Можно считать и изменить конфигурацию теплосчетчика. При записи коэффициентов расходомеров дробную часть нужно вводить через точку. Количество цифр должно быть не более 6-ти с точкой включительно. При изменении номера теплосчетчика нужно вводить обязательно 9 цифр. Т. е. дополнять номер слева нулями. При изменении пароля повторный вход в режим программирования возможен только с новым паролем.

После изменения конфигурации теплосчетчика необходимо выполнить проверку согласно ТУ У 26.025:2012.

Внимание!!! Изменять конфигурацию теплосчетчика без крайней необходимости не рекомендуется.

Кроме того, можно считать и изменить параметры сети входящих в состав теплосчетчика радиомодулей.

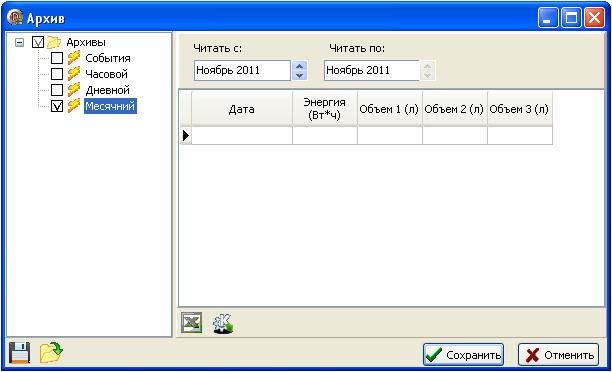

4.3.1.7 Если, при установке соединения, указать правильно пароль, в меню «Счетчик» можно войти в режим считывания показаний архивов

В теплосчетчике поддерживается архив событий на 256 событий (257-е событие будет записано на место первого).

Часовой архив фиксирует значения энергии и расходов за последние два месяца. Часовой архив на текущие сутки недоступен.

Дневной архив поддерживается за последние 5 лет.

Месячный архив фиксирует данные за последние 10 лет.

Архив событий и месячный архив можно считывать на индикаторе теплосчетчика.

Если к теплосчетчику нет обращений в течение двух минут, соединение разрывается, оптопорт выключается. Возобновить обмен возможно только повторив действия по пунктам 3.3.1.1 – 3.3.1.4. Если установить соединение в тестовом режиме интервал времени ожидания обмена теплосчетчиком увеличивается до 5-ти минут.

4.3.2 Работа Теплосчетчика с радиоинтерфейсом.

4.3.2.1 Для выполнения обмена через радиоинтерфейс нужно установить на компьютер, с которым будет выполняться обмен, программу «НIК-Тепло». Подключить к свободному USB порту точку доступа ТД1 ААШХ.469339.015. На компьютере запустить утилиту сброса точки доступа RST. exe. На точке доступа должны засветиться красный и зеленый светодиоды. Черезсекунд красный светодиод должен погаснуть.

4.3.2.2 С помощью кнопок перевести теплосчетчик в состояние 10.2 (рисунок 2) и, одновременным нажатием левой и средней кнопки, включить модуль радиоинтерфейса (на индикаторе должны появиться символ Y). Черезсекунд на точке доступа зелёный светодиод должен погаснуть.

Запустить программу «НIК-Тепло». В строке меню «Файл» выбрать пункт «Соединить»

4.3.2.3 В появившемся окне соединений выбрать порт, к которому подключена точка доступа, скорость обмена – 19200 и, если нужен режим программирования, ввести пароль

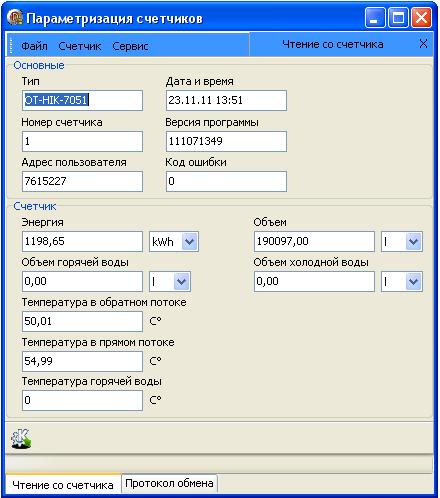

4.3.2.4 В меню «Счетчик» программы «НIК Тепло» нажать кнопку «Считать». Считанные параметры должны совпадать с параметрами, которые выводятся на индикатор теплосчетчика.

Последовательность работы с программой «НIК Тепло» описана в пунктах 3.3.и не зависит от типа соединения.

4.3.3 Если к теплосчетчику нет обращений от точки доступа в течение двух минут, соединение разрывается, модуль радиоинтерфейса отключается. Возобновить обмен возможно только повторив действия по пунктам 3.3.2.1 – 3.3.2.4 при этом предварительно нужно разорвать соединение в программе «НIК Тепло». Если установить соединение в тестовом режиме, интервал времени ожидания обмена теплосчетчиком увеличивается до 5-ти минут.

Диагностика теплосчетчика выполняется постоянно автоматически в процессе работы, Время возникновения и код любой аварийной ситуации фиксируются в архиве событий. В режиме хранения информации аварийные события не анализируются.

4.5.1 Замена элемента питания должна производиться организациями, имеющими лицензию на проведение ремонта средств измерений.

4.5.2 Время работы блока вычислителя НІК-7051 без замены батареи питания не менее 12 лет, при условии, что интенсивность обмена при помощи радиомодуля или оптопорта будет не более 5 минут в месяц.

4.5.3 Появление на индикаторе блока вычислителя символа "" свидетельствует о том, что встроенный элемент питания должен быть заменен в течение двух месяцев.

4.5.4 В блоке вычислителя применен элемент питания ER34615H-/2PT фирмы MINAMOTO. Допускается установка конструктивного аналога другого производителя со следующими параметрами: Lithium 3.6V с емкостью не менее 16,5 Ah.

4.5.5 Замена элемента питания в блоке вычислителя осуществляется в следующем порядке:

- с винта крышки блока вычислителя снять пломбу и выкрутить винт;

- открыть крышку блока вычислителя;

- извлечь вычислитель,

- открутить винты, крепящие элемент питания и извлечь источник питания из корпуса блока вычислителя;

- соблюдая полярность, установить новый элемент питания предварительно сформовав его выводы под винты крепления;

- закрепить выводы винтами;

- вставить на место вычислитель;

- через минуту проверить напряжение питания для чего войти в подменю 10.5 (рисунок 2) индикации напряжения питания (напряжение должно быть более чем 3,5 вольта);

- Закрыть блок вычислителя крышкой и опломбировать.

4.5.6 После замены элемента питания блок вычислителя проверить в соответствие с методикой поверки ААШХ.407351.001 МП.

4.5.7 Время работы расходомера без замены элемента питания не менее 6 лет.

4.5.8 В расходомере применен элемент питания ER26500-/P фирмы MINAMOTO. Допускается установка конструктивного аналога другого производителя со следующими параметрами: Lithium, case C с аксиальными выводами, номинальное напряжение 3.6V, емкостью не менее 7,2Ah.

4.5.9 Замена элемента питания в расходомере осуществляется в следующем порядке:

- снять эксплуатационные пломбы (пломбы С на рисунке в приложении Б);

- отверткой выкрутить два винта, на которых были установлены эксплуатационные пломбы;

- снять крышку корпуса, под которой находится батарея;

- отверткой ослабить винты, зажимающие контакты батареи;

- заменить батарею, соблюдая полярность;

- зажать винтами контакты батареи;

- собрать корпус расходомера в обратном порядке.

4.5.10 После замены элемента питания должна быть осуществлена поверка работы расходомера в соответствие с методикой поверки ААШХ.407151.001 МП.

4.6.1 Если температура термодатчика всегда индицируется нулем,

нужно проверить правильность подключения термодатчика и плотно зажать винты клемм соответствующего термодатчика.

4.6.2 Если при наличии расхода нет изменений показаний накопленного объема от расходомера (контролировать лучше в тестовом режиме), необходимо проверить правильность подключения и плотно зажать винты клемм соответствующего расходомера.

5 Транспортирование и хранение

Транспортирование должно производиться в крытых железнодорожных вагонах, автомобильным транспортом с защитой от дождя и снега, водным транспортом, а также в герметизированных отапливаемых отсеках самолетов.

Транспортирование должно осуществляться в соответствии с правилами перевозок, действующими на каждый вид транспорта.

Теплосчетчики должны храниться в упаковке предприятия - изготовителя согласно условиям хранения 3 по ГОСТ 15150.

Условия хранения теплосчетчиков в складских помещениях потребителя (поставщика) в потребительской таре – по ГОСТ 22261

Воздух в помещении, в котором хранятся теплосчетчики, не должен содержать коррозионно-активных веществ.

6 Гарантии производителя

При поставке теплосчетчиков предприятие-изготовитель гарантирует соответствие теплосчетчиков требованиям ТУ У 26.025:2012 при соблюдении потребителем условий эксплуатации, транспортирования, хранения, монтажа.

Гарантийный срок эксплуатации – 12 месяцев со дня продажи и отгрузки потребителю, но не более 18 месяцев с момента выпуска.

В случае отсутствия отметки о продаже, гарантийный срок эксплуатации исчисляется с момента выпуска.

В случае выхода из строя или несоответствия теплосчетчика требованиям ТУ У 26.025:2012 в период гарантийного срока, теплосчетчик должен быть заменены предприятием-изготовителем или отремонтирован организацией, уполномоченной производить гарантийный ремонт.

Гарантийный срок теплосчетчика продлевается на время, исчисляемое с момента подачи заявки потребителем до устранения дефекта предприятием-изготовителем.

При нарушении контрольной пломбы предприятия-изготовителя, при наличии механических повреждений или при нарушении правил эксплуатации, изложенных в руководстве по эксплуатации на теплосчетчик, он снимаются с гарантии и ремонт производится за счет потребителя.

Послегарантийный ремонт должен производиться организацией, уполномоченной производить ремонт или предприятием-изготовителем по отдельному договору.

Послегарантийный ремонт производится за счет потребителя.

Адрес предприятия изготовителя:

Україна

03148 м. Київ, просп. Леся Курбаса, 2Б.

ТОВ "НІК-ЕЛЕКТРОНІКА",

Тел/,

E-mail: *****@***

www. nik.

Адреса сервисных центров по гарантийному и негарантийному ремонту теплосчетчиков:

03148 м. Київ, просп.. Леся Курбаса, 2Б. тел.. (0;

49055 м. Дніпропетровськ, вул. Будівельників, 34,

7 Приложение А

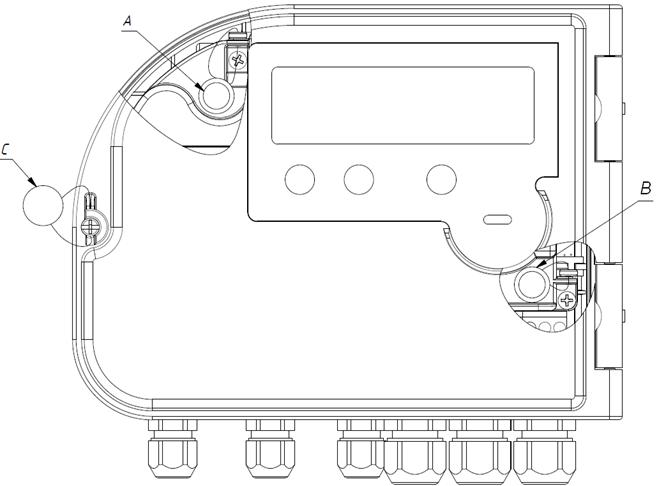

Внешний вид блока вычислителя

А, В – метрологическая пломба (пломба поверителя) и пломба производителя. С – пломба эксплуатирующей организации. 1 Внешний вид блока вычислителя

8 Приложение Б

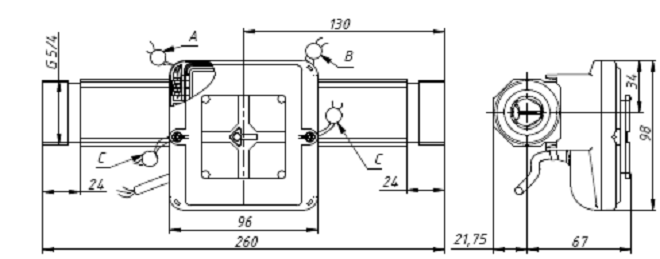

Внешний вид расходомера

A – пломба поверителя; B – пломба ОТК; C – эксплуатационная пломба. 1 Внешний вид расходомера

9 Приложение В

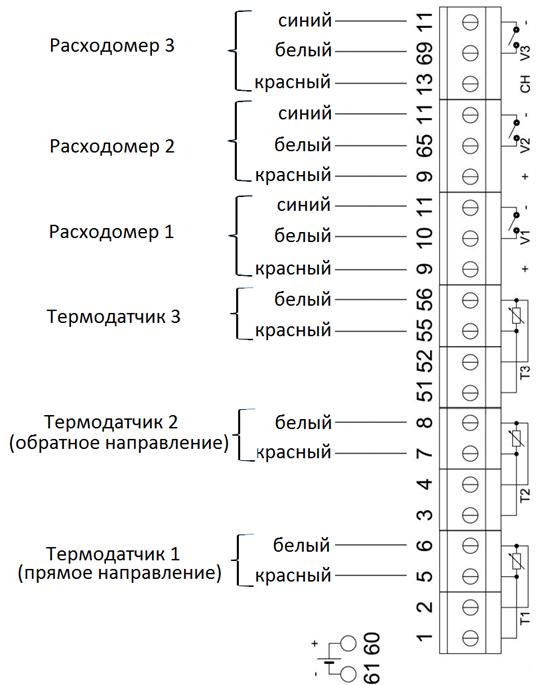

Вид контактов для внешних подключений на плате коммутации вычислителя

1 Вид контактов для внешних подключений

10

Приложение Г

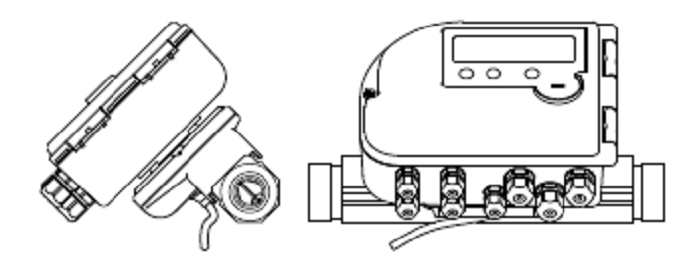

Варианты крепления блока вычислителя

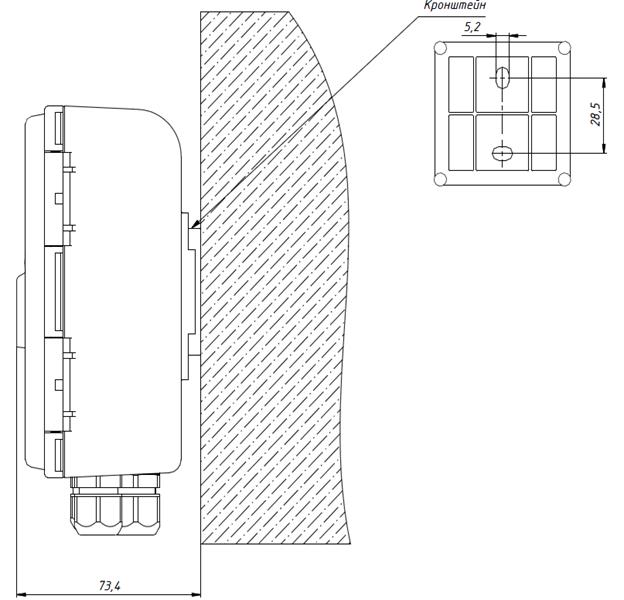

1 Крепление блока вычислителя на стену с помощью кронштейна

2 Крепление блока вычислителя на расходомер НІК-7041
