Методические указания к лабораторным занятиям (стр. 2 )

4.2.1 Открываем темплет А3-1.

4.3.2. Переходим на слой model. Обратим внимание на цвет слоя model – он должен быть светло-серым. Перенастраиваем при необходимости.

4.3.3 Замкнутой трехмерной полилинией соединяем точки A, B, C, D. Отдельными сегментами полилинии соединяем точку S с каждой из вершин основания пирамиды.

4.3.4 Сами точки обозначаем сферами диаметром примерно 2..3 мм.

4.3.5 Переходим на закладку A3.

4.3.6 Переходим на слой, предназначенный для текста.

4.3.7 Обозначаем проекции точек на эпюре. Заполняем таблицу координат.

4.3.8 Проводим анализ пирамиды. Сводим в таблицу. Пример таблицы приведен на рисунке 7.

Лабораторная работа 5

Построение главных линий плоскости

5.1 Задание

Построить треугольник, образованный горизонталью, фронталью и профильной прямой, принадлежащей плоскости, заданной тремя точками A, B, C − вершинами ∆АВС. Заштриховать полученный треугольник. Варианты приведены в таблице 2. Пример выполнения – на рисунке 8.

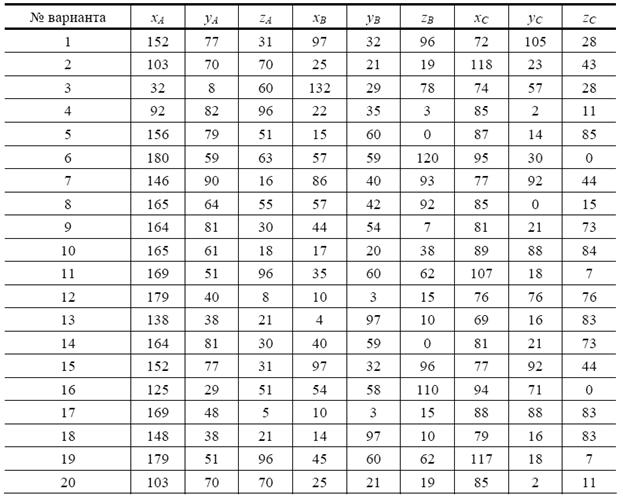

Таблица 2 – Варианты к практической работе 5 (координаты, мм)

5.2 Порядок создания рисунка.

5.2.1 Открываем темплет А3.

5.2.2 Переходим на слой model.

5.2.3 Устанавливаем ПСК по трем точкам (A, B, C).

5.3.4 Создаем плоскость выдавливанием из замкнутой полилинии. Наиболее удачным вариантом изображения плоскости является плоскость, выдавленная из окружности. В этом случае проще всего использовать способ создания окружности 3point. Толщину выдавливания следует принимать как можно меньшей – порядка 0.001 мм.

5.3.5 Строим горизонталь. Переходим в ортогональную горизонтальную ПСК. Для большей наглядности следует установить текущий цвет красный. Через одну из вершин проводим окружность. По фронтальной и профильной проекциям определяем правильность выбора вершины – пересекает ли построенная плоскость плоскость треугольника. При помощи команды Section создаем линию пересечения двух плоскостей. Результатом является горизонталь красного цвета.

5.3.6. Фронталь и профильная прямая строятся аналогично.

5.3.7 Устанавливаем ПСК по точкам A, B, C.

5.3.8 Заштриховываем полученный треугольник, используя пользовательский шаблон штриховки, угол 45°, смещение 2..4 мм.

5.3.8 Переходим в пространство листа. Устанавливаем текущим слой для текста.

5.3.9 Оформляем рисунок. Наносим обозначения проекций точек, подписываем проекции главных линий плоскости.

Лабораторная работа 6

Пересечение твердого тела плоскостью

6.1 Задание

Для заданного твердого тела комбинированной формы простроить ее сечение плоскостью a, заданной тремя точками. Определить действительную величину сечения. Варианты заданий приведены в таблице 3. Рекомендуемые координаты центральной точки основания 80, 60, 0. Пример выполнения – на рисунке 9

Таблица 3 – Варианты заданий к практической работе 6

№ вар.	1 тело	2 тело	3 тело	координаты точек плоскости
1 точка	2 точка	3 точка
0	цилиндр R=35, h=30	усеченный конус R=30, h=20, a=15°	шестиуголь-ная призма R=20, h=50	45, 0,130	120, 0, 0	120, 100,0
1	цилиндр R=35, h=30	усеченный конус R=30, h=20, a=15°	шестиуголь-ная пирамида R=20, h=50 a=27,5°	45, 0,130	120, 0, 0	120, 100,0
№ вар.	1 тело	2 тело	3 тело	координаты точек плоскости
1 точка	2 точка	3 точка
2	пятиугольная призма R=40, h=25	цилиндр R=25, h=35	конус R=20, h=50	35,0, 90	130, 0, 0	130,100,0
3	шестиуголь-ная призма R=40, h=25	цилиндр R=20, h=35	конус R=20, h=50	30,0, 90	125,0,0	125, 100,0
4	шестиуголь-ная призма R=35, h=25	усеченный конус R=30, h=20, a=15°	цилиндр R=15, h=50	30,0, 90	125,0,0	125, 100,0
5	усеченный конус R=35, h=30, a=18°	цилиндр R=22, h=20	треугольная призма R=22, h=50	33,0, 98	120,0,0	120, 100,0
6	цилиндр R=35, h=30	четырехугольная призма R=30, h=20, поворот на 45°	конус R=18, h=50	38,0, 98	125,0,0	125, 100,0
7	цилиндр R=35, h=30	восьмиуголь-ная усеченная пирамида R=30, h=20, a=15°	конус R=15, h=50	42,0, 105	120,0,0	120, 100,0
8	треугольная призма R=40, h=30	цилиндр R=20, h=20	конус R=20, h=50	35,0, 90	130,0,0	130, 100,0
9	усеченная шестиуголь-ная пирамида R=40, h=30, a=10°	цилиндр R=27, h=20	усеченный конус R=27, h=50, a=20°	42,0, 105	120,0,0	120, 100,0
10	усеченный конус R=35, h=30, a=18°	цилиндр R=22, h=20	треугольная призма R=22, h=50 поворот на 90°	42,0, 105	120,0,0	120, 100,0
11	шестиуголь-ная призма R=35, h=25	усеченный конус R=30, h=20, a=15°	цилиндр R=15, h=50	48,0, 98	135,0,0	135, 100,0
12	треугольная призма R=40, h=30	цилиндр R=20, h=20	конус R=20, h=50	42,0, 105	120,0,0	120, 100,0
№ вар.	1 тело	2 тело	3 тело	координаты точек плоскости
1 точка	2 точка	3 точка
13	усеченный конус R=35, h=30, a=18°	цилиндр R=22, h=20	треугольная призма R=22, h=50	30,0, 90	125,0,0	125, 100,0
14	цилиндр R=35, h=30	четырехугольная призма R=30, h=20, поворот на 45°	конус R=18, h=50	42,0, 105	120,0,0	120, 100,0
15	цилиндр R=35, h=30	восьмиуголь-ная усеченная пирамида R=30, h=20, a=15°	конус R=15, h=50	35,0, 90	130,0,0	130, 100,0
16	усеченная шестиуголь-ная пирамида R=40, h=30, a=10°	цилиндр R=27, h=20	усеченный конус R=27, h=50, a=20°	47,0, 105	125,0,0	125, 100,0
17	шестиуголь-ная призма R=35, h=25	усеченный конус R=30, h=20, a=15°	четырехугольная призма R=15, h=50 поворот 45°	47,0, 105	125,0,0	125, 100,0

6.2 Порядок создания рисунка.
