Методические указания

Форма Ф СО ПГУ 7.18.2/05

Министерство образования и науки Республики Казахстан

Павлодарский государственный университет им. С. Торайгырова

Кафедра Профессиональное обучение

Методические указания

к лабораторным занятиям

по дисциплине Компьютерная графика

для студентов специальности 5В0112000 – Профессиональное обучение

Павлодар

Лабораторная работа 1

Титульный лист

1.1 Задание

Вычертить титульный лист согласно стандартам. Пример выполнения титульного листа приведен на рисунке 1.

1.2 Порядок создания рисунка.

1.2.1 Задайте лимиты по размеру формата А4.

1.2.2 Установите шаг курсора равным 1 мм.

1.2.3 Настройте точечную сетку экрана равной 5 мм.

1.2.4 Создайте слои для текста, тонких и основных линий. Вес основных линий рекомендуется принимать равным 0,4 – 0,7 мм.

1.2.5 Настройте стиль текста. Рекомендуемый шрифт – wwcade.shx, угол наклона - 25°.

1.2.6 Вычертите прямоугольную рамку основной линией. Координаты углов – 20,5 и 205,292.

1.2.7 Перейдите на слой текста.

1.2.8 Создайте первую строку титульного листа. Тип позиционирования – Center, координаты центральной точки – 112, 267, высота текста 3,5 мм, угол наклона базовой линии текста - 0°.

1.2.9 Создайте следующие две строки текста. Расстояние между строками 14 мм.

1.2.10 Высота надписи «Графические работы» - 10 мм, расстояние от верхней линии рамки до точки вставки текста – 130 мм.

1.2.11 Надпись, содержащая шифр, имеет высоту 5 мм, расположена на 10 мм ниже надписи «Графические работы».

1.2.12 Строка «По дисциплине …» имеет тип позиционирования start point, координаты начальной точки 34, 137.

1.2.13 Строка «Тема …» находится ниже на 15 мм.

1.2.14 Перейдите на слой тонких линий.

1.2.15 Вычертите отрезок длиной 35 мм, координаты начальной точки 60, 102.

1.2.16 Вычертите отрезок длиной 65 мм, координаты начальной точки 115, 40.

1.2.17 Скопируйте отрезок вверх на 8 мм 6 раз. Средний из полученных 7 отрезков удалите.

1.2.18 Перейдите на слой текста.

1.2.19 Выполните надпись «оценка». Высота текста 3,5 мм, координаты центральной точки 77, 97.

1.2.20 Выполните надпись «Руководитель». Координаты начальной точки 115, 96.

1.2.21 Скопируйте надпись вниз на 7.5 мм. Отредактируйте текстовое содержимое надписи.

1.2.22 Аналогично скопируйте и отредактируйте оставшиеся надписи. В качестве базовых точек и вторых точек удобно брать средние точки отрезков или точки вставки текста.

1.2.23 Надпись, содержащую год, следует размещать на 15 мм выше середины нижней линии рамки.

Лабораторная работа 2

Основная надпись

2.1 Задание

Вычертить рамку и основную надпись на листе формата А3 согласно стандартам. Пример выполнения основной надписи приведен на рисунке 2.

2.2 Порядок создания рисунка.

2.2.1 Задайте лимиты по размеру формата А3.

2.2.2 Установите шаг курсора равным 1 мм.

2.2.3 Настройте точечную сетку экрана равной 5 мм.

2.2.4 Создайте слои для текста, тонких и основных линий. Вес основных линий рекомендуется принимать равным 0,4 – 0,7 мм.

2.2.5 Настройте стиль текста. Рекомендуемый шрифт – wwcade.shx, угол наклона - 25°.

2.2.6 Вычертите прямоугольную рамку, используя основные и тонкие линии. Координаты углов – 20,5 и 415,292.

2.2.7 Вычертите основную надпись и заполните ее.

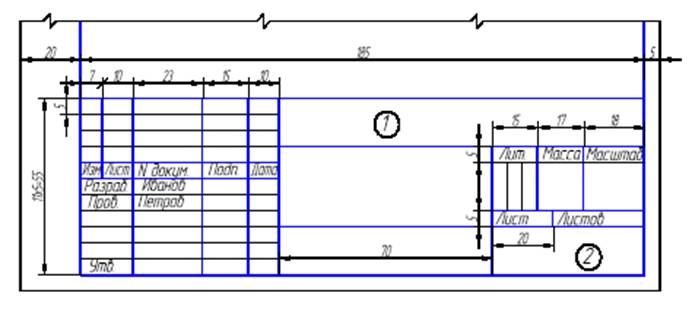

Рисунок 2 – Основная надпись

Лабораторная работа 3

Геометрическое моделирование

3.1 Задание

Создать трехмерные твердотельные модели сооружений, приведенные на схемах 1, 2, 3, 4, 5,6.

3.2 Порядок создания рисунка.

2.2.1 Задайте лимиты по размеру формата А3.

2.2.2 Установите шаг курсора равным 1 мм.

2.2.3 Настройте точечную сетку экрана равной 5 мм.

2.2.4 Установите изометрический вид (юго-западная изометрия).

2.2.5.По проекциям, приведенным на схеме 4, создайте трехмерные твердотельные модели, используя команду box. Координаты начального угла первого ящика (box), имеющего одинаковые размеры по всем трем осям, принять 0, 0, 0. Размеры снять линейкой с чертежа.

2.2.6 Для каждого элемента сооружения в форме ящика определить координаты начальной точки и размеры. Вычертить все 4 ящика командой box.

2.2.7 Объединить четыре отдельных ящика в один объект.

Рисунок 3

Рисунок 4

Рисунок 5

Лабораторная работа 4

Проецирование геометрических элементов

4.1 Задание

Создать каркасную модель пирамиды при помощи трехмерных полилиний. Координаты вершин пирамиды приведены в таблице 1. Пример выполнения графической работы – на рисунке 6. Для создания рисунка следует использовать темплет А3-1. Анализ расположения геометрических элементов пирамиды выполняется на формате А4, можно на Layout 2.

Таблица 1 – Варианты задания 4

вари ант	S	A	B	C	D
x	y	z	x	y	z	x	y	z	x	y	z	x	y	z
0	102	62	24	20	12	72	20	12	24	20	62	24	20	62	58
1	25	65	102	60	27	23	25	27	23	25	65	23	95	65	23
2	25	20	100	95	60	20	95	20	20	25	20	20	25	45	20
3	25	62	98	95	30	20	25	30	20	25	62	20	75	62	20
4	25	67	107	90	24	23	90	67	23	25	67	23	25	40	23
5	21	75	25	70	18	60	21	18	60	21	18	25	90	18	25
6	90	80	20	20	16	71	20	16	20	90	16	20	90	16	53
7	21	75	15	87	16	43	87	16	15	21	16	15	21	16	62
8	100	75	30	55	20	70	100	20	70	100	20	30	28	20	30
9	26	65	10	95	30	88	26	30	88	26	65	88	70	65	86
10	92	25	15	25	70	95	25	25	95	92	25	95	92	52	95
11	25	65	15	60	22	88	25	22	88	25	65	88	94	65	83
12	85	25	73	30	64	25	85	64	25	85	25	25	47	25	25
13	92	60	32	35	36	92	35	60	92	92	60	92	92	22	92
14	38	68	20	90	19	92	90	68	92	38	68	92	38	43	92
15	82	80	25	41	10	70	82	10	70	82	10	25	15	10	25
16	25	25	80	90	72	33	90	25	33	90	25	80	90	58	80
17	96	16	20	25	65	50	25	65	20	25	16	20	25	16	72
