Пояснювальна записка до бакалаврської дипломної роботи (стр. 2 )

Споживачі	кВт
Компресорна	200
Механоскладальний цех	780
Механічний цех	710
БГД	50
Модельний цех	80
Їдальня	50
Енергомеханічний відділ	450
Інструментальний	147
Цех точного лиття	81
Ковальний цех	130
Пральня	64

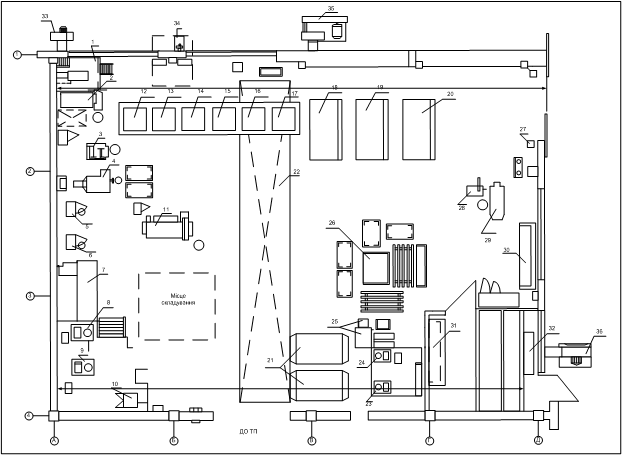

Рисунок 2 – План ливарного цеху

Таблиця 3 – Відомості про електричні навантаження механічного цеху

Споживачі	кВт
Елеватор	3,00
Вібросита	5,50
Ванна вилуговування	5,50
Радіатор	1,50
Дробилка	7,50
Ванна для промивки	3,00
Верстат ножівковий	1,50
Вентагрегат	0,75
Вентагрегат	2,20
Вентагрегат	3,00
Верстат для відділення кераміки	1,50
Верстат для відрізки відливок від станка	0,25
Транспортний контейнер	1,10
Верстат віброабразивної обробки	5,50
Гідростанція	4,50
Кранбалка	9,00
Вага	1,50
Повітряна завіса з бічною подачею повітря	3,00
Вага платформна	1,50
Радіально-свердлильний верстат	7,50
Слюсарний верстат	0,50
Вентагрегат теплокамери	16,00
Секція калориферів	25,00
Бігуни змішуючі	16,00
Зварювальний агрегат	6,00
Ресивер	4,00
Гідростанція	4,50
Слюсарний верстат	0,50
Електропіч камерна	50,00
Електропіч	50,00
Монореле з тельфером	61,00

2.РОЗРАХУНОК ЕЛЕКТРОПОСТАЧАННЯ ЦЕХУ

2.1 Вибір схеми цехової мережі

Розрахунок електричних навантажень виконується знизу вверх в два етапи: спочатку розраховується навантаження цехів і підприємства в цілому, потім вибирають схеми електропостачання і визначають розрахункові навантаження для кожної конкретної лінії електропередач. Складемо схему цехової мережі, користуючись планом виробничого цеху, і на її основі виконаємо розрахунок електричних навантажень цеху.

Користуючись генпланом та даними про потужності ЕП, відповідно вибираємо наступну схему цехової мережі, в якій містяться: 5 РП: РП1, РП2, РП3, РП4, РП5 - від яких живиться цех.

Рисунок 2.1 - План електропостачання ливарного цеху

2.2 Розрахунок навантажень цехової мережі

Для визначення розрахункових потужностей електроприймачів, що живляться від РП або від ТП, використовують метод розрахункового навантаження. Згідно з цим методом електроприймачі, які живляться від РП.

В курсовому проекті ми визначаємо розрахункове навантаження окремих груп електроприймачів і навантаження на шинах 0,4 кВ цехової ТП. Номінальні величини визначають за паспортними даними ЕП, а середні навантаження за найбільш завантажену зміну.

Розрахуємо середню активну і реактивну потужність:

ЕП, що приєднані до РП-1:

- Елеватор:

Рс = n ∙ Рн ∙ КВ = 1 ∙ 3 ∙ 0,5 = 1,5 (кВт), (2.1)

Qс = n ∙ Рн ∙ КВ ∙ tgφ = 1 ∙ 3 ∙ 0,5 ∙ 1,02 =1,53 (кВАр). (2.2)

де kB – з таблиці 24-3 [. Справочник по электроснабжению промышленных предприятий. Книга 2].

, (2.3)

.

З таблиці 1.1 [5. с.10] КМ = 1,04 і обчислюємо розрахункові потужності для електроприймачів:

(кВт), (2.4)

(кВар). (2.5)

Якщо ефективне число електроприймачів менше 10 (), то замість коефіцієнта 1,0 в формулі реактивної потужності використовуємо 1,1.

Визначаємо Sм електроприймачів РП1:

(кВА). (2.6)

Решта розрахунків навантаження цеху проводиться аналогічно. Результати розрахунків заносимо в таблицю 2.1

Споживачі	n	Рн, кВт	n∙Pн, кВт	Кв	cosφ	tgφ	n∙Pн∙Кв	n∙Pн∙ ∙Кв∙tgφ,	n∙Pн2	nе	Kм	Pм	Qм	Sм
РП-1
Елеватор	1,00	3,00	3,00	0,50	0,70	1,02	1,50	1,53	9,00			1,50	1,53	2,14
Вібросита	1,00	5,50	5,50	0,30	0,50	1,73	1,65	2,85	30,25			1,65	2,85	3,30
Ванна вилуговування	2,00	5,50	11,00	0,80	0,95	0,33	8,80	2,90	60,50			8,80	2,90	9,27
Радіатор	1,00	1,50	1,50	0,75	0,85	0,62	1,13	0,70	2,25			1,13	0,70	1,32
Дробилка	1,00	7,50	7,50	0,70	0,76	0,85	5,25	4,46	56,25			5,25	4,46	6,89
Ванна для промивки	1,00	3,00	3,00	0,70	0,80	0,75	2,10	1,58	9,00			2,10	1,58	2,63
Верстат ножівковий	1,00	1,50	1,50	0,20	0,40	2,29	0,30	0,69	2,25			0,30	0,69	0,75
Вентагрегат	1,00	0,75	0,75	0,75	0,80	0,75	0,56	0,42	0,56			0,56	0,42	0,70
Вентагрегат	1,00	2,20	2,20	0,75	0,80	0,75	1,65	1,24	4,84			1,65	1,24	2,06
Вентагрегат	1,00	3,00	3,00	0,75	0,80	0,75	2,25	1,69	9,00			2,25	1,69	2,81
Всього РП1	11,00	33,45	38,95	0,65			25,19	18,06	183,90	6,00	1,03	31,48	19,86	37,23
РП-2
Верстат для відділення кераміки	2,00	1,50	3,00	0,20	0,40	2,29	0,60	1,37	4,50			0,60	1,37	1,50
Верстат для відрізки відливок від станка	2,00	0,25	0,50	0,50	0,60	1,33	0,25	0,33	0,13			0,25	0,33	0,42
Транспортний контейнер	1,00	1,10	1,10	0,20	0,35	2,67	0,22	0,59	1,21			0,22	0,59	0,63
Верстат віброабразивної обробки	1,00	5,50	5,50	0,20	0,60	1,33	1,10	1,46	30,25			1,10	1,46	1,83
Гідростанція	1,00	4,50	4,50	0,80	0,99	0,14	3,60	0,50	20,25			3,60	0,50	3,64
Кран-балка	1,00	9,00	9,00	0,30	0,50	1,73	2,70	4,67	81,00			2,70	4,67	5,40
Вага	1,00	1,50	1,50	0,30	0,60	1,33	0,45	0,60	2,25			0,45	0,60	0,75
Всього РП2	9,00	23,35	25,10	0,36			8,92	8,93	139,59	3,00	1,56	13,92	9,83	17,03
РП-3
Повітряна завіса з бічною подачею повітря	1,00	3,00	3,00	0,75	0,80	0,20	2,25	0,45	9,00			2,25	0,45	2,29
Вага платформна	1,00	1,50	1,50	0,20	0,60	1,33	0,30	0,40	2,25			0,30	0,40	0,50
Радіально-свердлильний верстат	1,00	7,50	7,50	0,30	0,60	1,33	2,25	2,99	56,25			2,25	2,99	3,74
Слюсарний верстат	1,00	0,50	0,50	0,25	0,55	1,51	0,13	0,19	0,25			0,13	0,19	0,23
Вентагрегат теплокамери	1,00	16,00	16,00	0,80	0,95	0,33	12,80	4,22	256,00			12,80	4,22	13,48
Секція калориферів	1,00	25,00	25,00	0,80	0,90	0,48	20,00	9,60	625,00			20,00	9,60	22,18
Всього РП3	6,00	53,50	53,50	0,71			37,73	17,85	948,75	3,00	1,13	42,63	19,64	46,94
РП-4
Бігуни змішуючі	1,00	16,00	16,00	0,70	0,70	1,02	11,20	11,42	256,00			11,20	11,42	16,00
Зварювальний агрегат	1,00	6,00	6,00	0,20	0,35	2,67	1,20	3,20	36,00			1,20	3,20	3,42
Ресивер	1,00	4,00	4,00	0,60	0,75	0,880	2,40	2,11	16,00			2,40	2,11	3,20
Гідростанція	1,00	4,50	4,50	0,80	0,95	0,33	3,60	1,19	20,25			3,60	1,19	3,79

Продовження таблиці 2.1
