УДК 621.316
Анотація
Довгалюк системи електропостачання ПАТ «Барський машинобудівельний завод». Бакалаврська дипломна робота – Вінниця,:ВНТУ.2с.
В даній бакалаврській дипломній роботі здійснено розрахунки електропостачання підприємства в цілому та одного з його цехів, а саме здійснено вибір комутаційно-захисної апаратури та провідників цехової і заводської мереж, вибір та місце розташування цехових трансформаторних підстанцій. Виконано техніко-економічне порівняння варіантів спорудження зовнішньої живлячої мережі методом зведених річних витрат. Проведено дослідження з використання мнхронних двигунів на підприємстві для зменшення коливань напруги, а також розроблені норми з охорони праці.
Сторінок: 66 Рисунків: 10 Таблиць: 17
УДК 621.316
Аннотация
Довгалюк системы электроснабжения машиностроительный завод».– Винница,:ВНТУ.2013 - 66с.
В данной бакалаврской дипломной работе осуществлены расчеты электроснабжения предприятия в целом и одного из его цехов, а именно осуществлен выбор коммутационно-защитной аппаратуры и проводников цеховой и заводской сетей, выбор и местоположение цеховых трансформаторных подстанций. Выполнено технико-экономическое сравнение вариантов сооружения внешней сети методом сведенных годовых расходов. Проведено исследование по использованию мнхронних двигателей на предприятии для уменьшения колебаний напряжения, а также разработанные нормы по охране труда.
Страниц: 66 Рисунков: 10 Таблиц: 17
ЗМІСТ
ВСТУП....................................................................................................... 7
1 ЗАГАЛЬНІ ВІДОМОСТІ ПРО ПІДПРИЄМСТВО............................... 9
2 РОЗРАХУНОК ЕЛЕКТРОПОСТАЧАННЯ ЦЕХУ........................
2.1 Вибір схеми цехової мережі.............................................................. 10
2.2 Розрахунок навантажень цехової мережі......................................... 10
2.3 Вибір комутаційно-захисної апаратури і провідників..................... 17
2.4 Перевірка втрат напруги................................................................... 22
3 Розрахунок системи електропостачання.................... 24
3.1 Розрахунок електричних навантажень підприємства...................... 24
3.2 Вибір і розміщення цехових ТП....................................................... 28
3.3 Вибір і розміщення трансформаторів ЦТП............................................. 31
3.4 Техніко-економічне порівняння варіантів спорудження заводської
мережі 10кВ............................................................................................. 35
3.5 Вибір схеми та основних елементів заводської мережі................... 38
4 РОЗРАХУНОК СТРУМІВ КЗ І ПЕРЕВІРКА РІШЕНЬ.............................. 41
4.1 Розрахунок струмів КЗ загальнозаводської мережі........................ 41
4.2 Розрахунок струмів Кз в мережах напругою 1000В....................... 44
4.3 Перевірка чутливості і селективності захисту цехових мереж........ 46
5 ВИКОРИСТАННЯ СИНХРОННИХ ДВИГУНІВ ДЛЯ ЗМЕНЬШЕННЯ КОЛИВАНЬ НАПРУГИ ................................................................................................. 49
6 ОХОРОНА ПРАЦІ............................................................................... 54
6.1 Технічні рішення з безпечної експлуатації обєкта.......................... 54
6.2 Технічні рішення з гігієни праці та виробничої санітарії................ 58
6.3 Виробниче освітлення....................................................................... 59
6.4 Виробничий шум............................................................................... 60
6.5 Вібрація.............................................................................................. 62
6.6 Пожежна безпека............................................................................... 63
ВИСНОВКИ............................................................................................. 65
ЛІТЕРАТУРА........................................................................................... 66
дОДАТКИ................................................................................................ 67
ВСТУП
Актуальність. Система електропостачання ПАТ «Барський машинобудівельний завод» створюється для забезпечення живлення електроенергією промислових приймачів, до яких відносяться електродвигуни різних машин і механізмів, електричні печі, апарати і машини для електричного зварювання, освітлювальні установки і т. і.
Сучасні системи електропостачання промислових підприємств забезпечують необхідну ступінь надійності електропостачання, якість електроенергії на затискачах електроприймачів; забезпечують економію електроенергії та інших матеріальних ресурсів.
Мета. Метою курсового проектування є закріплення і систематизація теоретичних знань, отриманих при вивченні дисципліни “Електропостачання промислових підприємств”, набуття практичних навичок проектування систем електропостачання.
Задача. Для вирішення задач виконано:
v Перший розділ: розрахунок навантажень цеху і підприємства.
v Другий розділ: розрахунок електропостачання підприємства (розміщення цехових ТП, розміщення ЦРП на підприємстві), вибір комутаційно-захисної апаратури та провідників цехової мережі.
v Третій розділ: розрахунок струмів КЗ і перевірка чутливості та селективності захисту цехових мереж.
Об’єкт дослідження: ПАТ «Барський машинобудівельний завод».
Предмет. Предметом даного диплоної роботи є система електропостачання ПАТ «Барський машинобудівельний завод»
Методи. В курсовому проекті використовувались такі методи дослідження системи електропостачання:
v Метод розрахункового максимуму;
v Метод питомої густини освітлення;
v Загальні закони електротехніки;
v Метод коефіцієнту попиту;
v Метод економічної густини струму.
Наукова новизна - форсування збудження СД забезпечує можливість зменшення коливань напруги за рахунок динамічної компенсації реактивної потужності. Вибір постійної часу пропорційно-інтегрувального регулятора СД залежить від маси бурової колони.
1 ЗАГАЛЬНІ ВІДОМОСТІ ПРО ПІДПРИЄМСТВО
Історія підприємства почалася в 1932 році, коли на базі майстерень Барського технікуму механізації сільського господарства був створений Барський ремонтно-механічний завод. Утворений ремонтно-механічний завод випускав устаткування для цукрової промисловості.
Днем народження заводу вважається 14 травня 1932 - у цей день на заводі було видано наказ № 1.
Основні вітки в історії розвитку заводу:
1937р. - Завод переходить у ведення Главпіщемаша НКПП СРСР і отримує назву Барський машинобудівний завод. У цей період на заводі працює 451 чоловік.
1941р., 7 липня - евакуація заводу з цінним обладнанням, кадровими робітниками, ІТП і службовцями в г. Бузулук, Чкаловській області, де завод переходить до випуску військових боєприпасів для фронту.
1952р. - Переходить у відання Мінмаша.
1957р. - Завод освоїв випуск устаткування для кондитерської, парфумерної, хлібопекарської та цукрової промисловості.
70-80гг. - На заводі освоєно випуск устаткування для консервної промисловості і запчастин для пиво-безалкогольної промисловості.
1987р. - Завод переходить у структуру Міноборонпрома СРСР.
1992р. - На заводі починається активне освоєння нової техніки - це 38 найменувань обладнання для консервної, лікеро-горілчаної, виноробної, пиво-безалкогольної, масложирової та кондитерської промисловості, автоматичні лінії тихих і газованих напоїв.
2000р. - До цього часу номенклатура основних виробів становить 68 найменувань, ще чотири вироби знаходяться в стадії освоєння.
2004р. - Керівництву підприємства присвоєна "Державна премія України в галузі науки і техніки" за розробку і впровадження нових продуктів і устаткування.
Бармаш сьогодні ПАТ "Барський машзавод" - відомий виробничий бренд в країнах СНД і центральної Європи.
На заводі проводиться серйозна робота з підвищення якості виробів. На даний момент проведена сертифікація всіх видів виробленого обладнання і триває подальша робота в цьому напрямку. Технічний рівень продукції відповідає високим стандартам якості, як країн СНД, так і Європи.
Особлива гордість "Бармаш" - його трудовий колектив. Інженерно-конструкторський відділ підприємства з науково-творчому потенціалу може зрівнятися з передовими західними колегами. Так, нерідким подією на заводі стало впровадження у виробництво новітніх світових досягнень і оригінального технологічного ноу-хау, спроектованого і адаптованого до вітчизняних умов силами власних фахівців.
На заводі працює 840 чоловік, з них: з вищою освітою 87 чол., З середньою спеціальною 253 чол.
Обсяг ринку збуту нашої продукції в Україні становить 2500 підприємств лікеро-горілчаної, пиво-безалкогольної, консервної, масложирової, кондитерської, виноробної, хлібопекарської та крахмалопаточной промисловості, продсоюза і споживкооперації.
Обсяг експорту становить 20-30% від загального обсягу реалізації. Завод має зарубіжних партнерів у країнах Прибалтики, Середньої Азії, Росії, Молдові, Білорусі, США та інших країн.
Технічна і маркетингова політика підприємства направлені на задоволення зростаючого попиту та індивідуальних потреб споживачів. Вона побудована з урахуванням даних, одержуваних у результаті аналізу ринку та його тенденцій, патентних пошуків і досліджень. Її основним пріоритетом є якість, конкурентноздатність, високий технічний рівень і рівень безпеки виробленого обладнання.
Дотримання високих стандартів якості, технологій та маркетингу, а так само гнучка товарна, цінова і збутова політика, дозволяють ПАТ "Барський машзавод" упевнено утримувати лідируючі позиції в своїй галузі.

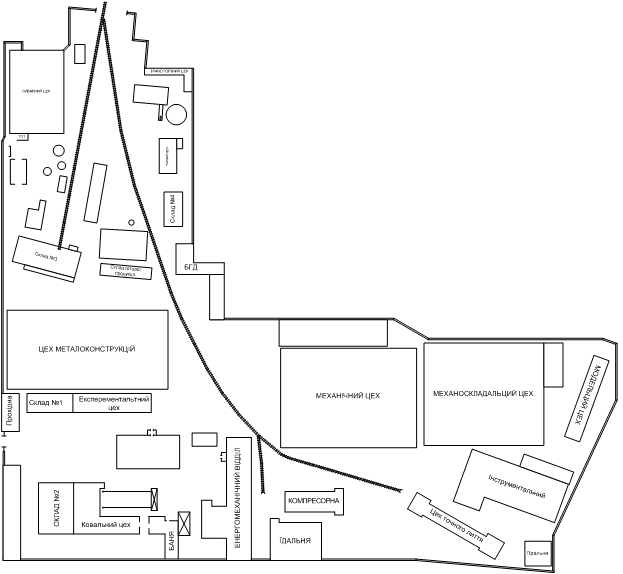

Рисунок 1 – Генплан підприємства
Таблиця 1 – Відомості про електричні навантаження підприємства
Споживачі |
|
Ливарний цех | 720 |
Транспортний цех | 80 |
Тарний цех | 87 |
Склад №1 | 20 |
Склад №3 | 50 |
Склад готової продукції | 30 |
Цех металоконструкцій | 780 |
Склад №4 | 35 |
Експерементальний цех | 80 |
Прохідна | 5 |
Заводоуправління | 50 |
Склад №2 | 40 |
продовження таблиці 1
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 5 6 7 8 9 10 11 12 |
