21.32. Технология и организация испытания системы электроподогрева должны быть отражены в проекте.

21.33. Испытания на прочность и герметичность транспортного трубопровода следует проводить после окончания монтажа системы электроподогрева.

22. ТЕХНОЛОГИЯ УКЛАДКИ НАДЗЕМНОГО ТРУБОПРОВОДА

22.1. Укладка смонтированных трубных плетей на эксплуатационные опоры выполняется после контроля качества кольцевых сварных стыков.

22.2. Укладка плетей из труб диаметром 530-1020 мм на эксплуатационные опоры осуществляется колонной, состоящей из 4-х трубоукладчиков. При укладке плетей из труб диаметром 530 и 720 мм применяются трубоукладчики с моментом устойчивости 24 т. м., при укладке плетей из труб диаметром 1020 мм - трубоукладчики с моментом устойчивости 60 т. м.

22.3. Используемые при укладке схемы должны обеспечивать как сохранность самого трубопровода от возможных изломов, так и неповреждаемость теплоизоляционного покрытия за счет использования специальной монтажной оснастки и контроля фактического высотного положения плети, подверженной монтажному изгибу. При укладке не допускается соударений укладываемой плети с металлоконструкциями эксплуатационных опор.

22.4. Укладка плетей осуществляется либо методом "перехвата", либо методом "переезда". При переходе одного из кранов-трубоукладчиков плеть поддерживается остальными тремя кранами-трубоукладчиками; непосредственно спуск плети на опоры осуществляется всеми 4-мя кранами-трубоукладчиками.

Надвижка плети на опоры в основном осуществляется двумя головными трубоукладчиками; два же последних трубоукладчика в колонне осуществляют только вертикальные перемещения плети.

22.5. Высоты подъема плети каждым из трубоукладчиков в их рабочем диапазоне приведены в табл. 39.

Таблица 39

Рабочий диапазон высот подъема трубной плети

Диаметр трубопровода, мм	Высота подъема плети, м (для каждого из трубоукладчиков с порядковым номером)
№ 1	№ 2	№ 3	№ 4
1	2	3	4	5
530	1,2-1,6	1,6-2,0	1,7-2,1	1,2-2,1
720	1,3-1,6	1,7-2,0	1,8-2,1	1,3-2,1
1020	1,3-1,5	1,6-1,9	1,8-2,0	1,3-2,0

Примечание: увеличенный диапазон изменения высот подъема 4-ым краном-трубоукладчиком обусловлен его возможным нахождением в колонне во время спуска плети либо рядом с головным (1-ым), либо с задним (3-им) краном-трубоукладчиком.

22.6. В целях предупреждения повреждений гидро - и теплоизоляционного покрытия труб краны-трубоукладчики оснащаются мягкими полотенцами. Ширина и количество лент в каждом мягком полотенце определяются, исходя из максимальных нагрузок на краны-трубоукладчики и прочностных свойств теплоизоляционного покрытия.

Максимальные нагрузки на трубоукладчики не должны превышать: для

трубопроводов диаметром 530 мм - 3,6 т,

для трубопроводов -"- 720 мм - 7,1 т;

для трубопроводов -"- 1020 мм - 15,5 т.

22.7. Закрепление трубопровода в проектном положении на эксплуатационных опорах следует осуществлять с учетом его перемещений при температурных перепадах, определяемых проектом.

22.8. Фиксация ложементов на подвижных опорах с помощью стяжных хомутов осуществляется со смещениями от центра опор с учетом последующих продольных перемещений трубопровода в процессе эксплуатации.

Расчетные, величины продольных смещений хомутов (монтажные смещения), принимаемые при закреплении, следует определять в зависимости от максимального повышения температуры стенок труб (положительной температуры эксплуатации), внутреннего давления (удлинения трубопровода), температуры, при которой производится замыкание монтажного стыка и расстояния между каждой конкретной подвижной и неподвижной опорами.

22.9. Общая схема монтажного смещения ложементов при закреплении трубопровода на подвижных опорах показана на рис. 6. Величины смещения ложементов относительно оси скользящей опоры в зависимости от температуры замыкания стыка должны быть отражены в ППР.

22.10. Закрепление вылета компенсатора следует производить со смещениями от края фрикционной пластины (рис. 7). Величины смещений должны быть указаны в ППР.

22.11. Перед закреплением трубопровода на опорах необходимо выполнить регулировку высотного положения опор с целью устранения остаточных монтажных напряжений в трубопроводе. Это достигается выравниванием нагрузок на опорах от веса трубопровода: Для этого кран-трубоукладчик, используемый на этой операции, оснащается динамометром.

22.12. Закрепление трубопровода на подвижных опорах производится прижатием опорных ложементов к трубе с помощью металлических хомутов.

23. УКЛАДКА ПОДЗЕМНОГО ТРУБОПРОВОДА

23.1. Трубопровод можно укладывать в траншею в зависимости от местных условий, а также от принятых конструктивных и организационно-технологических решений одним из следующих способов:

предварительным приподнятием над монтажной полосой с последующим поперечным надвиганием на траншею и опусканием на дно траншеи трубных плетей с одновременной их очисткой и изоляцией механизированными методами (совмещенный способ производства изоляционно-укладочных работ);

теми же приемами, что и в предыдущем случае, но без очистки и изоляции, которые выполняются на трассе заблаговременно (раздельный способ производства работ по очистке, изоляции и укладке трубопровода);

приподнятием над монтажной полосой, поперечным надвиганием на траншею и опусканием на дно траншеи плетей, сваренных из труб с заводской или базовой изоляцией при предварительной изоляции сварных стыков;

продольным протаскиванием с монтажной площадки заранее подготовленных (включая нанесение изоляции, футеровки, балластировки) длинномерных плетей непосредственно по дну обводненной траншеи;

продольным протаскиванием циклично по дну траншеи плети, наращиваемой по мере протаскивания из отдельных труб или секций на монтажной площадке;

продольным протаскиванием с береговой монтажной площадки трубной плети на плаву по мере ее наращивания (включая сварку, контроль качества кольцевых швов, очистку и изоляцию стыков, балластировку и пристроповку разгружающих поплавков) с последующим погружением этой плети в проектное положение путем отстроповки поплавков;

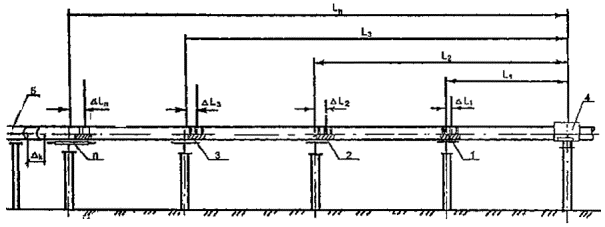

Рис. 6. Схема монтажа опорных ложементов со смещениями на ригелях подвижных опор:

DL1, DL2, DL3 - смещение трубопровода при монтаже на первой, второй, третьей и т. д. опорах; Dk - суммарное продольное перемещение трубопровода в месте примыкания его к компенсатору; L1, L2, L3, …, Lr - расстояние между неподвижной и подвижными опорами; 1, 2, 3 - скользящие опоры; 4 - неподвижная опора; 5 - компенсатор

DL1 < DL2 < DL3 … <DLr

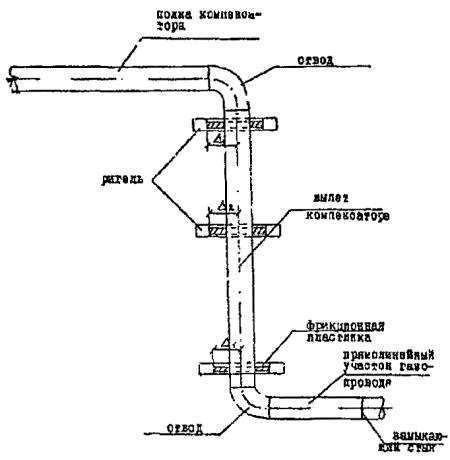

Рис. 7 Схема монтажа вылета компенсатора со смещениями на ригелях опор:

D1 > D2 > D3

теми же приемами, но без предварительной балластировки и без применения поплавков; в этом случае погружение плети на дно траншеи осуществляется за счет навески на плавающий трубопровод балластирующих устройств специальной конструкции;

заглублением в грунт под действием собственного веса заранее подготовленных плетей за счет принудительного формирования под трубопроводом в процессе его укладки щелей в грунте (бестраншейное заглубление);

спуском отдельных труб или секций в траншею с последующим их наращиванием в плети в траншее;

спуском заранее подготовленных плетей, выложенных над траншеей и опирающихся на временные опоры, которые установлены поперек траншеи.

Выбор метода производства работ осуществляется с учетом принятой в проекте общей схемы организации строительства трубопроводами обосновывается технико-экономическими расчетами.

23.2. При укладке трубопровода в траншею необходимо обеспечивать:

недопущение в процессе опуска плетей их соприкосновений со стенками траншеи;

сохранность стенок самого трубопровода (отсутствие на нем вмятин, гофр, изломов и других повреждений);

сохранность изоляционного покрытия;

образование зазора между стенками траншеи и трубопроводом в 100-150 мм;

полное прилегание трубопровода ко дну траншеи по всей его длине; если в проекте принято решение, заведомо исключающее возможность выполнить это требование (например, предусмотрено использование в качестве основания под трубопровод специальных прокладок или мешков, заполненных песком), то там же должны быть указаны допустимые значения пролетов и предельные отклонения точек опирания по высоте.

23.3. Для защиты противокоррозионного покрытия от механических повреждений в процессе и после его укладки, а также во время засыпки трубопровода на участках, где трасса проходит по скальным, каменистым или мерзлым породам, должны применяться подсыпка и присыпка из мягкого или мелкозернистого грунта; сплошные защитные покрытия из вспененных синтетических материалов, а также обертки из синтетических композиций.

23.4. Минимальные допустимые радиусы упругого изгиба принимаются в соответствии с табл. 40.

Таблица 40

Диаметр трубопроводов, мм	Минимально допустимые радиусы упругого изгиба трубопровода, м	Диаметр трубопроводов, мм	Минимально допустимые радиусы упругого изгиба трубопровода, м
1	2	3	4
1400	1400	600	600
1200	1200	500	500
1000	1000	400	400
800	800	300	300
700	700	200	200

23.5. Основные параметры производства укладочных работ для трубопроводов диаметром 57-530 мм приведены в табл. 41. Для трубопроводов больших диаметров следует пользоваться ВСН 004-88.
