1.2. Классификация способов бурения

Классификация способов бурения на нефть и газ приведена на рис. 1.1.

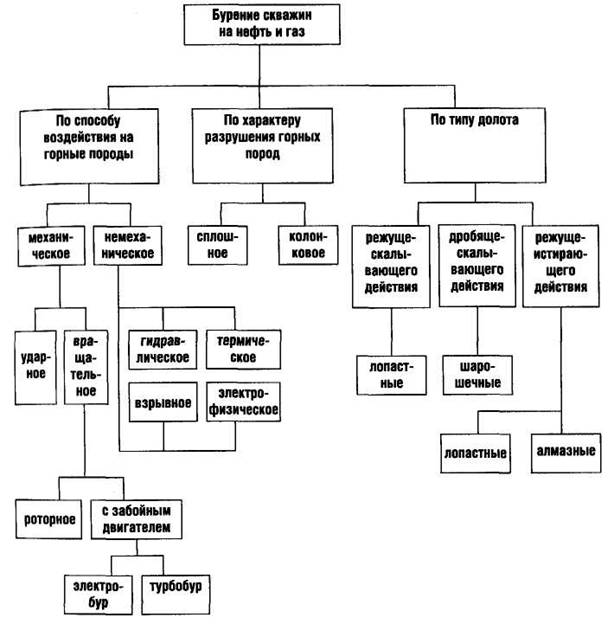

Рис. 1.1. Классификация способов бурения скважин на нефть и газ

По способу воздействия на горные породы различают механическое и немеханическое бурение. При механическом бурении буровой инструмент непосредственно воздействует на горную породу, разрушая ее, а при немеханическом разрушение происходит без непосредственного контакта с породой источника воздействия на нее.

Немеханические способы (гидравлический, термический, электрофизический) находятся в стадии разработки и для бурения нефтяных и газовых скважин в настоящее время не применяются.

Механические способы подразделяются на ударное и вращательное бурение.

При ударном бурении разрушение горных пород производится долотом, подвешенным на канате. Буровой инструмент включает в себя также ударную штангу и канатный замок. Он подвешивается на канате, который перекинут через блок, установленный на какой-либо мачте. Возвратно-поступательное движение бурового инструмента обеспечивает буровой станок.

По мере углубления скважины канат удлиняют. Цилиндричность скважины обеспечивается поворотом долота во время работы.

Для очистки забоя от разрушенной породы буровой инструмент периодически извлекают из скважины, а в нее опускают желонку, похожую на длинное ведро с клапаном в дне. При погружении желонки в смесь из жидкости (пластовой или наливаемой сверху) и разбуренных частиц породы клапан открывается, и желонка заполняется этой смесью. При подъеме желонки клапан закрывается и смесь извлекается наверх

По завершении очистки забоя в скважину вновь опускается буровой инструмент, и бурение продолжается.

Во избежание обрушения стенок скважины в нее спускают обсадную трубу, длину которой наращивают по мере углубления забоя.

В настоящее время при бурении нефтяных и газовых скважин ударное бурение в нашей стране не применяют.

Нефтяные и газовые скважины сооружаются методом вращательного бурения. При данном способе породы дробятся не ударами, а разрушаются вращающимся долотом, на которое действует осевая нагрузка. Крутящий момент передается на долото или с поверхности от вращателя (ротора) через колонну бурильных труб (роторное бурение), или от забойного двигателя (турбобура, электробура, винтового двигателя), установленного непосредственно над долотом.

Турбобур — это гидравлическая турбина, приводимая во вращение с помощью нагнетаемой в скважину промывочной жидкости.

Электробур представляет собой электродвигатель, защищенный от проникновения жидкости, питание к которому подается по кабелю с поверхности.

Винтовой двигатель — это разновидность забойной гидравлической машины, в которой для преобразования энергии потока промывочной жидкости в механическую энергию вращательного движения использован винтовой механизм.

По характеру разрушения горных пород на забое различают сплошное и колонковое бурение.

При сплошном бурении разрушение пород производится по всей площади забоя.

Колонковое бурение предусматривает разрушение пород только по кольцу с целью извлечения керна. С помощью отбора кернов изучают свойства, состав и строение горных пород, а также состав и свойства насыщающего породу флюида.

Все буровые долота классифицируются на три типа:

1)долота режуще-скалывающего действия, разрушающие породу лопастями (лопастные долота);

2)долота дробяще-скалывающего действия, разрушающие породу зубьями, расположенными на шарошках (шарошечные долота);

3)долота режуще-истирающего действия, разрушающие породу алмазными зернами или твердосплавными штырями, которые расположены в торцевой части долота (алмазные и твердосплавные долота).

1.3. Буровые установки, оборудование и инструмент

Бурение скважин осуществляется с помощью буровых установок, оборудования и инструмента.

Буровая установка — это комплекс наземного оборудования, необходимый для выполнения операций по проводке скважины. В состав буровой установки входят (рис. 1.2):

•  буровая вышка;

•  оборудование для механизации спуско-подъемных операций;

•  наземное оборудование, непосредственно используемое при бурении;

•  силовой привод;

•  циркуляционная система бурового раствора;

• привышечные сооружения.



Буровая вышка — это сооружение над скважиной для спуска и подъема бурового инструмента, забойных двигателей, бурильных и обсадных труб, размещения бурильных свечей (соединение двух-трех бурильных труб между собой длиной 25...36 м) после подъема их из скважины и защиты буровой бригады от ветра и атмосферных осадков.

Различают два типа вышек: башенные и мачтовые. Башенная вышка представляет собой правильную усеченную четырехгранную пирамиду решетчатой конструкции. Вышки мачтового типа бывают одноопорные и двухопорные (А-образные). А-образные вышки более трудоемки в изготовлении и поэтому более дороги. Они менее устойчивы, но их проще перевозить с места на место и затем монтировать.

Основными параметрами вышки являются грузоподъемность, высота, емкость «магазинов» (хранилищ для свечей бурильных труб), размеры верхнего и нижнего оснований, длина свечи, масса.

Грузоподъемность вышки — это предельно допустимая вертикальная статическая нагрузка, которая не должна быть превышена в процессе всего цикла проводки скважины.

Высота вышки определяет длину свечи, которую можно извлечь из скважины и от величины которой зависит продолжительность спускоподъемных операций. Чем больше длина свечи, тем на меньшее число частей необходимо разбирать колонну бурильных труб при смене бурового инструмента. Сокращается и время последующей сборки колонны. Поэтому с ростом глубины бурения высота и грузоподъемность вышек увеличиваются. Так, для бурения скважин на глубину м используется вышка высотойм, глубину 2м — высотой — 42 м и на глубину 4м — 53 м.

Емкость «магазинов» показывает, какая суммарная длина бурильных труб диаметром мм может быть размещена в них. Практически вместимость «магазинов» говорит о том, на какую глубину может быть осуществлено бурение с помощью конкретной вышки.

Размеры верхнего и нижнего оснований характеризуют условия работы буровой бригады с учетом размещения бурового оборудования, бурильного инструмента и средств механизации спускоподъемных операций. Размер верхнего основания вышек составляет 2x2 м или 2,6x2,6 м, нижнего — 8x8 м или 10x10 м.

Общая масса буровых вышек равна нескольким десяткам тонн.

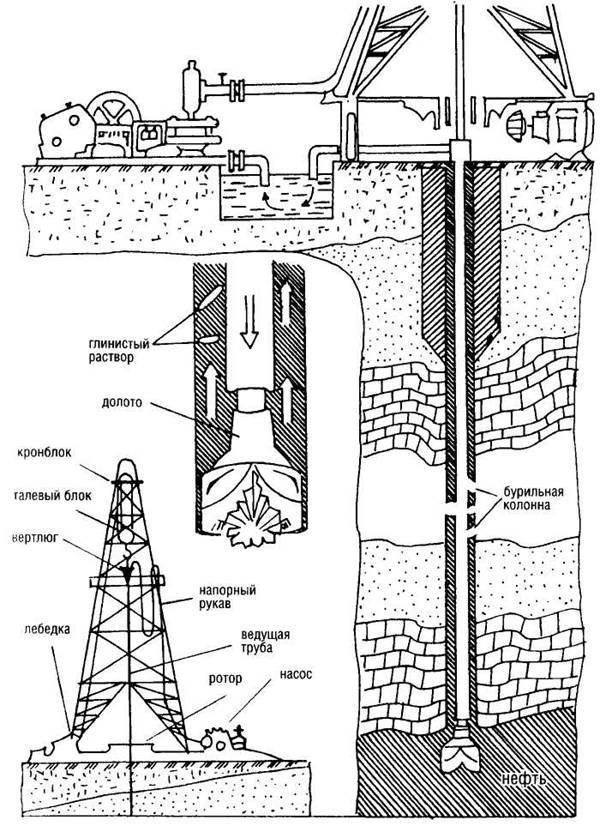

Рис. 1.2. Бурение скважины

Оборудование для механизации спуско-подъемных операций включает в себя талевую систему и лебедку.

Талевая система состоит из неподвижного кронблока, установленного в верхней части буровой вышки, талевого блока, соединенного с кронблоком талевым канатом, один конец которого крепится к барабану лебедки, а другой за­креплен неподвижно, и бурового крюка. Талевая система является полиспастом (системой блоков), который в буровой установке предназначен в основном для уменьшения натяжения талевого каната, а также для снижения скорости движения бурильного инструмента, обсадных и бурильных труб.

Иногда применяют крюкоблоки — совмещенную конструкцию талевого блока и бурового крюка.

На крюке подвешивается бурильный инструмент: при бурении — с помощью вертлюга, а при спускоподъемных операциях — с помощью штропов и элеватора.

Буровая лебедка предназначена для выполнения следующих операций:

1)спуска и подъема бурильных и обсадных труб;

2)удержания на весу бурильного инструмента;

3)подтаскивания различных грузов, подъема оборудования и вышек в процессе монтажа установок и т. п.

Буровая установка комплектуется буровой лебедкой соответствующей грузоподъемности.

Для механизации операций по свинчиванию и развинчиванию замковых соединений бурильной колонны внедрены автоматические буровые ключи АКБ-ЗМ и подвесные ключи ПБК-1, пневматический клиновой захват ПКР-560 для механизированного захвата и освобождения бурильных труб.

Наземное оборудование, непосредственно используемое при бурении, включает в себя вертлюг, буровые насосы, напорный рукав и ротор.

Вертлюг — это механизм, соединяющий невращающиеся талевую систему и буровой крюк с вращающимися бурильными трубами, а также обеспечивающий ввод в них промывочной жидкости под давлением (рис. 1.3).

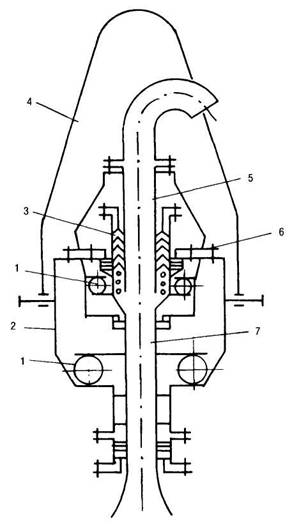

Рис. 1.3. Вертлюг:

1 — подшипники; 2 — корпус; 3 — сальники; 4 — штроп; 5 — напорная труба;

6 — крышка корпуса; 7 — ствол

Корпус (2) вертлюга подвешивается на буровом крюке (или крюкоблоке) с помощью штропа (4). В центре корпуса проходит напорная труба (5), переходящая в ствол (7), соединенный с бурильными трубами. Именно к напорной трубе присоединяется напорный рукав для подачи промывочной жидкости в скважину. Напорная труба и ствол жестко не связаны, а последний установлен в корпусе (2) на подшипниках (1), чем обеспечивается неподвижное положение штропа, корпуса и напорной трубы при вращении бурильных труб вместе со стволом. Для герметизации имеющихся зазоров между неподвижной и подвижной частями вертлюга предназначены сальники (3).



Буровые насосы служат для нагнетания бурового раствора в скважину. При глубоком бурении их роль, как правило, выполняют поршневые двухцилиндровые насосы двойного действия.

Напорный рукав (буровой шланг) предназначен для подачи промывочной жидкости под давлением от неподвижного стояка к перемещающемуся вертлюгу.
