Работает насос следующим образом. При ходе плунжера вверх верхний клапан (2) закрыт, так как на него действует давление вышележащего столба жидкости и плунжер работает как поршень, выталкивая нефть на поверхность. В это же время открывается приемный клапан (1) и жидкость поступает в цилиндр насоса. При ходе плунжера вниз нижний клапан закрывается, а верхний открывается и через полый плунжер жидкость выдавливается из цилиндра насоса в насосные трубы (10).

При непрерывной работе насоса в результате подкачки жидкости уровень последней в насосных трубах поднимается до устья и она поступает в выкидную линию через тройник (4).

Недостатками штанговых насосов являются громоздкость, возможность обрыва штанг, ограниченность применения в наклонных и сильнообводненных скважинах, недостаточно высокая подача, небольшие (до 2 км) глубины эксплуатации.

В связи с этим в последние годы при эксплуатации нефтяных скважин все шире применяются бесштанговые насосы (погружные электроцентробежные насосы, винтовые насосы и др).

Схема установки в скважине погружного электроцентробежного насоса (ЭЦН) приведена на рис. 2.12.

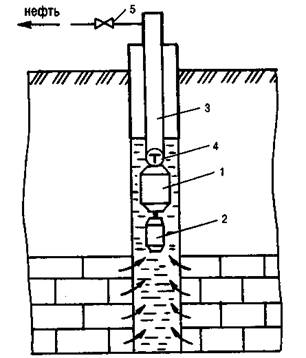

Рис. 2.12. Схема установки ЭЦН в скважине: 1 — центробежный многоступенчатый насос; 2 — погружной электродвигатель; 3 — подъемные трубы; 4 — обратный клапан; 5 — устьевая арматура

Бронированный кабель для питания электродвигателя и источник электропитания на схеме условно не показаны.

Принцип действия установки следующий. Электрический ток из промысловой сети через автотрансформатор и станцию управления по бронированному кабелю поступает к электродвигаВращая вал насоса (1), электродвигатель приводит его в действие. Всасываемая насосом нефть проходит через фильтр (на схеме не показан) и нагнетается по подъемным трубам (3) на поверхность. Чтобы нефть при остановке агрегата не сливалась из подъемных труб в скважину, в трубах над насосом смонтирован обратный клапан (4).

Погружной электроцентробежный насос представляет собой набор отдельных ступеней, в каждой из которых имеется свой ротор (центробежное колесо) и статор (направляющий аппарат). Роторы отдельных ступеней посажены на один вал, жестко соединенный с валом погружного электродвигателя. Каждая из ступеней ЭЦН развивает напор 3 – 5,5 м. Поэтому для обеспечения напора в м в корпусе насоса монтируют ступеней.

Существенными недостатками электроцентробежных насосов являются их низкая эффективность при работе в скважинах с дебитом ниже 60 м3/сут.; снижение подачи, напора и КПД при увеличении вязкости откачиваемой смеси, а также при увеличении свободного газа на приеме насоса.

Погружные винтовые насосы стали применяться на практике сравнительно недавно. Винтовой насос — это насос объемного действия, подача которого прямо пропорциональна частоте вращения специального винта (или винтов). При вращении винт и его обойма образуют по всей длине ряд замкнутых полостей, которые передвигаются от приема насоса к его выкиду. Вместе с ними перемещается и откачиваемая жидкость.

Применение винтовых насосов особенно эффективно при откачке высоковязкой нефти. Схема их установки в скважине такая же, как и при применении ЭЦН.

Для насосной эксплуатации скважин используются также диафрагменные, гидропоршневые и струйные насосы.

3. ЭКОНОМИКА БУРЕНИЯ И РАЗРАБОТКИ СКВАЖИН

3.1. ОСНОВЫ ЭКОНОМИКИ ГЕОЛОГО-РАЗВЕДОЧНЫХ РАБОТ, БУРЕНИЯ И РАЗРАБОТКИ СКВАЖИН

Экономика бурения и разработки скважин как наука, это сложный инструмент развития добывающей промышленности.

В первом приближении «Основы экономики геолого-разведочных работ, бурения и разработки скважин» должны включать в себя экономические аспекты процессов:

геолого-разведочных работ;

бурения;

разработки и внедрение в эксплуатацию скважин.

Эти основные разделы должны включать экономические аспекты процессов:

- геолого-разведочных работ;

- заводнения и других приемов нефте и газоотдачи пластов;

- добычу нефти и газа (сбор из скважин/ их первичную переработку на промыслах, транспортировку и перекачивание её первичным /коллекторные сети/ и вторичным потребителям /нефте - и газопроводы до НПЗ или ГПЗ)

3.2. СТАДИИ РАЗРАБОТКИ ЗАЛЕЖЕЙ

При разработке нефтяной залежи различают четыре стадии:

I — нарастающая добыча нефти;

II — стабилизация добычи нефти;

III — падающая добыча нефти;

IV — поздняя стадия эксплуатации залежи.

На первой стадии нарастание объемов добычи нефти обеспечивается в основном введением в разработку новых эксплуатационных скважин в условиях высоких пластовых давлений. Обычно в этот период добывается безводная нефть, а также несколько снижается пластовое давление.

Вторая стадия — стабилизация нефтедобычи — начинается после разбуривания основного фонда скважин. В этот период добыча нефти сначала несколько нарастает, а затем начинает медленно снижаться.

Увеличение добычи нефти достигается:

1)  сгущением сетки скважин;

2)  увеличением нагнетания воды или газа в пласт для поддержания пластового давления;

3)  проведением работ по воздействию на призабойные зоны скважин и по повышению проницаемости пласта и др.

Задачей разработчиков является максимально возможное продление второй стадии. В этот период разработки нефтяной залежи в продукции скважин появляется вода.

Третья стадия — падающая добыча нефти — характеризуется снижением нефтедобычи, увеличением обводненности продукции скважин и большим падением пластового давления. На этой стадии решается задача замедления темпа падения добычи нефти методами, применявшимися на второй стадии, а также загущением закачиваемой в пласт воды.

В течение первых трех стадий должен быть осуществлен отбор% промышленных запасов нефти.

Четвертая стадия — поздняя стадия эксплуатации залежи — характеризуется сравнительно низкими объемами отбора нефти и большими отборами воды. Она может длиться достаточно долго — до тех пор, пока добыча нефти будет оставаться рентабельной. В этот период широко применяются вторичные методы добычи нефти по извлечению оставшейся пленочной нефти из пласта.

При разработке газовой залежи четвертую стадию называют завершающим периодом. Он заканчивается, когда давление на устье скважин составляет менее 0,3 МПа.

3.3. ПРОЕКТИРОВАНИЕ РАЗРАБОТКИ МЕСТОРОЖДЕНИЙ

Проект разработки — это комплексный документ, являющийся программой действий по разработке месторождения.

Исходным материалом для составления проекта является информация о структуре месторождения, числе пластов и пропластков, размерах и конфигурации залежей, свойствах коллекторов и насыщающих их нефти, газа и воды.

Используя эти данные, определяют запасы нефти, газа и конденсата. Например, общие геологические запасы нефти отдельных залежей подсчитывают, умножая площадь нефтеносности на эффективную нефтенасыщенную толщину пласта, эффективную пористость, коэффициент нефтенасыщенности, плотность нефти в поверхностных условиях и величину, обратную объемному коэффициенту нефти в пластовых условиях. После этого находят промышленные (или извлекаемые) запасы нефти, умножая величину общих геологических запасов на коэффициент нефтеотдачи.

После утверждения запасов производится комплексное проектирование разработки месторождения. При этом используются результаты пробной эксплуатации разведочных скважин, в ходе которой определяют их производительность, пластовое давление, изучают режимы работы залежей, положение водонефтяных (газоводяных) и газонефтяных контактов и др.

В ходе проектирования выбирается система разработки месторождения, под которой понимают определение необходимого числа и размещения скважин, последовательность их ввода, сведения о способах и технологических режимах эксплуатации скважин, рекомендации по регулированию баланса пластовой энергии в залежах.

Число скважин должно обеспечивать запланированную на рассматриваемый период добычу нефти, газа и конденсата.

Размещаются скважины на площади залежи равномерно и неравномерно. При этом различают равномерности и неравномерности двух видов: геометрическую и гидрогазодинамическую. Геометрически равномерно размещают скважины в узлах правильных условных сеток (трех-, четырех-, пяти - и шестиугольных), нанесенных на площадь залежи. Гидрогазодинамически равномерным является такое размещение скважин, когда на каждую приходятся одинаковые запасы нефти (газа, конденсата) в области их дренирования.

Схему размещения скважин выбирают с учетом формы и размеров залежи, ее геологического строения, фильтрационных характеристик и т. д.

Последовательность ввода скважин в эксплуатацию зависит от многих факторов: плана добычи, темпов строительства промысловых сооружений, наличия буровых установок и т. д. Применяют «сгущающиеся» и «ползущие» схемы разбуривания скважин.

В первом случае вначале бурят скважины по редкой сетке, на всей площади залежи, а затем «сгущают» ее, т. е. бурят новые скважины между уже существующими.

Во втором — первоначально бурятся все проектные скважины, но на отдельных участках залежи. И лишь впоследствии добуриваются скважины на других участках.

«Сгущающуюся» схему применяют при разбуривании и разработке крупных месторождений со сложным геологическим строением продуктивных пластов, а «ползущую» — на месторождениях со сложным рельефом местности.

Способ эксплуатации скважин выбирается в зависимости от того, что добывается (газ или нефть), величины пластового давления, глубины залегания и мощности продуктивного пласта, вязкости пластовой жидкости и ряда других факторов.

Установление технологических режимов эксплуатации добывающих скважин сводится к планированию темпов отбора нефти (газа, конденсата). Режимы работы скважин изменяются во времени в зависимости от состояния разработки залежей (положения контура газо - или нефтеносности, обводненности скважин, технического состояния эксплуатационной колонны, способа эксплуатации скважин и др.).
