В результате заводнения приток воды к пласту увеличивается и давление в нефтяной залежи поддерживается на высоком уровне.

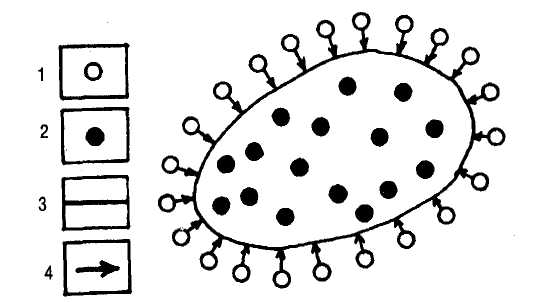

Рис. 2.2. Схема законтурного заводнения: 1 — нагнетательные скважины; 2 — эксплуатационные скважины; 3 — внешний контур нефтеносности; 4 — направление действия давления

Метод приконтурного заводнения применяют на месторождениях с низкой проницаемостью продуктивных пластов в части, заполненной водой. Поэтому нагнетательные скважины располагают либо вблизи контура нефтеносности, либо непосредственно на нем.

Метод внутриконтурного заводнения (рис. 2.3.) применяется для интенсификации разработки нефтяной залежи, занимающей значительную площадь.

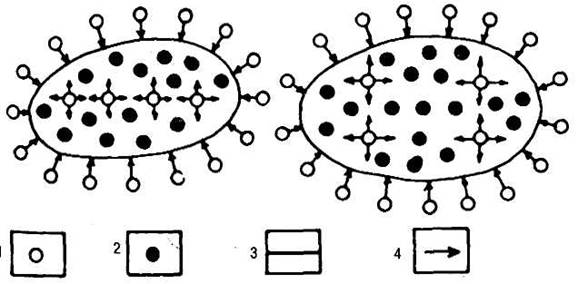

Рис. 2.3. Схемы внутриконтурного заводнения: 1 — нагнетательные скважины; 2 — эксплуатационные скважины; 3 — внешний контур нефтеносности; 4 — направление действия давления

Сущность этого метода заключается в искусственном «разрезании» месторождения на отдельные участки, для каждого из которых осуществляется нечто подобное законтурному заводнению.

Следует отметить, что методами заводнения искусственно создается жестководонапорный режим работы залежи.

Для поддержания пластового давления применяют также метод закачки газа в газовую шапку нефтяного пласта (рис. 2.4). В этих целях используют нефтяной газ, отделенный от уже добытой нефти. Благодаря закачке газа увеличивается давление на нефтяную часть залежи, и дебиты нефтяных скважин растут.

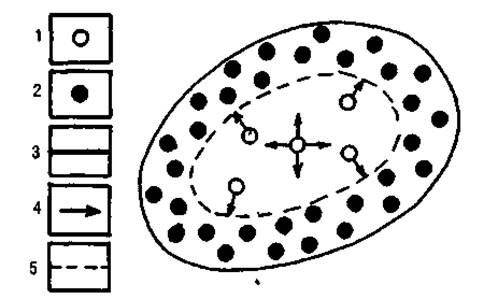

Рис. 2.4. Схема расположения скважин при закачке газа в пласт: 1 — нагнетательные скважины; 2 — эксплуатационные скважины; 3 — внешний контур нефтеносности; 4 — направление действия давления; 5 — контур газоносности

В качестве нагнетательных в этом случае используют отработавшие нефтяные скважины, вскрывшие верхнюю часть продуктивного пласта, или бурят специальные скважины. Нагнетание газа в пласт производят при давлениях выше пластового на%.

Как видно, при закачке газа в газовую шапку искусственно создается газонапорный режим работы залежи. В настоящее время этот метод применяют редко в связи с дороговизной процесса и дефицитностью самого газа.

В процессе разработки нефтяных и газовых месторождений широко применяются методы повышения проницаемости пласта и призабойной зоны. По мере разработки залежи приток нефти и газа в скважину постепенно уменьшается. Причина этого заключается в «засорении» призабойной зоны — заполнении пор твердыми и разбухшими частицами породы, тяжелыми смолистыми остатками нефти, солями, выпадающими из пластовой воды, отложениями парафина, гидратами (в газовых пластах) и т. д. Для увеличения проницаемости пласта и призабойной зоны применяют механические, химические и физические методы.

К механическим методам относятся гидравлический разрыв пласта (ГРП), гидропескоструйная перфорация (ГПП) и торпедирование скважин.

Гидроразрыв пласта (рис. 2.5) производится путем закачки в него под давлением до 60 МПа нефти, пресной или минерализованной воды, нефтепродуктов (мазута, керосина, дизельного топлива) и других жидкостей. В результате этого в породах образуются новые или расширяются уже существующие трещины. Чтобы предотвратить их последующее закрытие, в жидкость добавляют песок, стеклянные и пластмассовые шарики, скорлупу грецкого ореха.

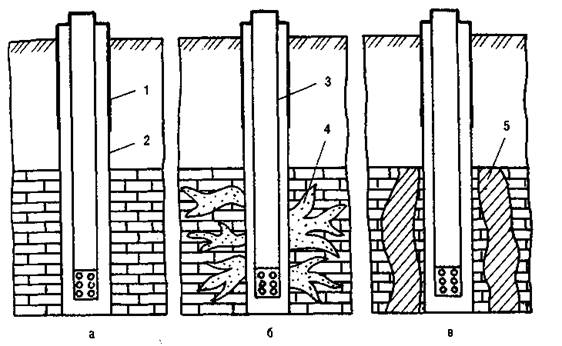

Рис. 2.5. Применение гидроразрыва пласта и кислотной обработки скважин: а — пласт перед воздействием; б — пласт после гидроразрыва; в — пласт (призабойная зона) после кислотной обработки; 1 — обсадная труба; 2 — ствол скважины; 3 — насосно-компрессорные трубы; 4 — трещины в породе, образовавшиеся после гидроразмыва; 5 — порода, проницаемость которой увеличена в результате кислотной обработки

Применение гидроразрыва дает наибольший эффект при низкой проницаемости пласта и призабойной зоны, и позволяет увеличить дебит нефтяных скважин в 2 - 3 раза.

Гидропескоструйная перфорация — это процесс создания отверстий в стенках эксплуатационной колонны, цементном камне и горной породе для сообщения продуктивного пласта со стволом скважины за счет энергии песчано-жидкостной струи, истекающей из насадок специального устройства (перфоратора). Рабочая жидкость с содержанием пескаг/л закачивается в скважину с расходом 3 - 4 л/с. На выходе же из насадок перфоратора ее скорость составляет м/с, а перепад давления —МПа. При данных условиях скорость перфорации колонны и породы составляет в среднем от 0,6 до 0,9 мм/с.

Торпедированием называется воздействие на призабойную зону пласта взрывом. Для этого в скважине напротив продуктивного пласта помещают соответствующий заряд взрывчатого вещества (тротила, гексогена, нитроглицерина, динамита) и подрывают его. При взрыве торпеды образуется мощная ударная волна, которая проходит через скважинную жидкость, достигает стенок эксплуатационной колонны, наносит сильный удар и вызывает растрескивание отложений (солей, парафина и др.).

В дальнейшем пульсация газового пузыря, образовавшегося из продуктов взрыва, обеспечивает вынос разрушенного осадка из каналов.

К химическим методам воздействия на призабойную зону относятся обработки кислотами, ПАВ, химреагентами и органическими растворителями.

Кислотные обработки осуществляются соляной, плавиковой, уксусной, серной и угольной кислотами. Соляной кислотой НСI 8 - 15% концентрации растворяют карбонатные породы (известняки, доломиты), слагающие продуктивные пласты, а также привнесенные в пласт загрязняющие частицы.

Плавиковая кислота НF в смеси с соляной предназначается для воздействия на песчаники, а также для удаления глинистого раствора, попавшего в поры пласта во время бурения или глушения скважины.

Уксусная кислота СН3СООН добавляется в соляную кислоту для замедления скорости растворения карбонатной породы. Благодаря этому активный раствор соляной кислоты глубже проникает в поры породы. Кроме того, уксусная кислота также растворяет карбонатную породу и предотвращает выпадение в осадок гидрата окиси железа Fе(ОН)3.

При закачке в скважину концентрированной серной кислоты Н2SO4 положительный эффект достигается двумя путями. Во-первых, за счет теплоты, выделяющейся в процессе ее смешения с водой, снижается вязкость нефти и соответственно увеличивается дебит скважины. Во-вторых, при смешении серной кислоты с нефтью образуются ПАВ, также улучшающие приток нефти из пласта в скважину.

Концентрированная серная кислота предназначается для воздействия на продуктивные пласты, образованные песчаниками. Дело в том, что при ее взаимодействии с карбонатными породами образуется нерастворимый в воде сульфат кальция СаSO4, ухудшающий проницаемость призабойной зоны. Концентрированная серная кислота (98%) не разрушает металла. Коррозия начинается только при ее разбавлении водой.

Обработка призабойной зоны пластов ПАВ преследует цель удаления воды и загрязняющего материала. Отрицательная роль воды проявляется в том, что, попадая на забой скважины, она «закупоривает» часть пор, препятствуя притоку нефти и газа. Кроме того, вступая в контакт с глинистыми частицами пород, вода вызывает их набухание и разрушение. Это приводит к закупорке тонких поровых каналов и уменьшает дебит скважины.

Механизм действия ПАВ заключается в снижении поверхностного натяжения на границе воды с нефтью, газом и породой. Благодаря этому размер капель воды в поровом пространстве уменьшается в несколько раз и облегчается их вынос. Некоторые ПАВ, кроме того, делают поверхность поровых каналов в породе несмачиваемой для воды, но смачиваемой для нефти, что облегчает фильтрацию последней.

С помощью химреагентов и органических растворителей (СНПХ-7р-1, СНПХ-7р -2, газового конденсата, газового бензина, толуола и др.) удаляют асфальто-смолистые и парафиновые отложения.

К физическим методам воздействия на призабойную зону относятся тепловые обработки и вибровоздействия.

Целью тепловых обработок является удаление парафина и асфальто-смолистых веществ. Для этого применяют горячую нефть, пар, электронагреватели, термоакустическое воздействие, а также высокочастотную электромагнитоакустическую обработку.

При вибровоздействии призабойная зона пласта подвергается обработке пульсирующим давлением. Благодаря наличию жидкости в порах породы обрабатываемого пласта, по нему распространяются как искусственно создаваемые колебания, так и отраженные волны. Путем подбора частоты колебания давления можно добиться резонанса обоих видов волн, в результате чего возникнут нарушения в пористой среде, т. е. увеличится проницаемость пласта.

Методы повышения пластового давления и увеличения проницаемости пласта позволяют, главным образом, сокращать сроки разработки залежей за счет более интенсивных темпов отбора нефти и газа. Однако необходимо добиваться и наиболее полного извлечения нефти и газа из недр. Это достигается применением методов повышения нефте - и газоотдачи пластов.

Для повышения нефтеотдачи применяются следующие способы:

•  закачка в пласт воды, обработанной ПАВ;

•  вытеснение нефти растворами полимеров;

•  закачка в пласт углекислоты;

•  нагнетание в пласт теплоносителя;

•  внутрипластовое горение;

• вытеснение нефти из пласта растворителями.

При закачке в нефтяной пласт воды, обработанной ПАВ, снижаетcя поверхностное натяжение на границе нефть—вода, что способствует дроблению глобул нефти и образованию маловязкой эмульсии типа «нефть в воде» для перемещения которой необходимы меньшие перепады давления. Одновременно резко снижается и поверхностное натяжение на границе нефти с породой, благодаря чему она более полно вытесняется из пор и смывается с поверхности породы. Концентрация наиболее эффективных ПАВ в воде при заводнении пластов не превышает 0,05%.
