Гидротрансформатор. Муфта сцепления (стр. 2 )

For 64-14-105СП For 64-14-123СП For 64-14-108СП

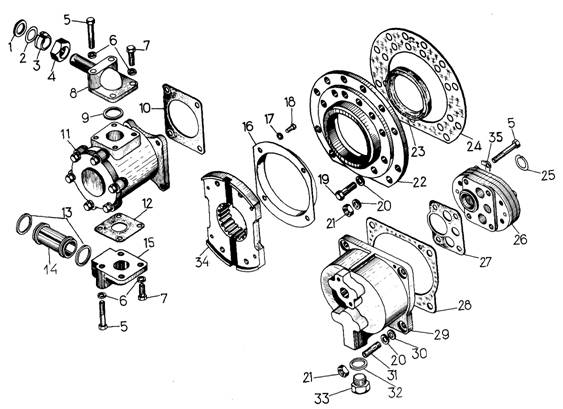

97			Детали гидротрансформатора	Torque Converter Parts
	1	46856	Кольцо	Ring	1
	2	64-14-63	Проставка	Spacer	1
	3	261170	Цанга	Grip	1
	4	261169	Гайка	Nut	1
	5	–	Болт М10х75.58.019	Bolt	4
	6	–	Шайба 10 ОТ 65Г 09	Washer	25
	7	–	Болт М10х25.58.019	Bolt	4
	8	64-14-145СП	Муфта	Coupling	1
	9	700-40-9565	Кольцо	Ring	1
	10	700-40-2631	Прокладка	Gasket	1

Рис Fig	Поз Item	Обозначение Designation	Наименование	Name	Кол-во в cборочной единице Quantity in assembly unit
97	11	–	Насос НШ 50А-3	Pump	1
	12	700-40-6989	Прокладка	Gasket	1
	13	–	Кольцо 035-043-46-2-2	Ring	1
	14	64-14-52	Втулка	Bushing	1
	15	64-14-55	Муфта	Coupling	1
	16	64-14-50	Отражатель	Reflector	1
	17	–	Шайба 8Т 65Г 09	Washer	4
	18	–	Болт М8х20.58.019	Bolt	4
	19	–	Болт М12х40.58.019	Bolt	11
	20	–	Шайба 12 ОТ 65Г 09	Washer	39
	21	–	Гайка М12х1,25.6.019	Nut	24
	22	64-14-72	Крышка	Cover	1
	23	–	Манжета 2.1-100х125-4	Cup	1
	24	700-40-7743	Прокладка	Gasket	1
	25	–	Кольцо В25	Ring	1
	26	–	Насос НМШ-25-00-00	Pump	1
	27	700-40-6199	Прокладка	Gasket	1
	28	700-40-7190	Прокладка	Gasket	1
	29	64-14-21	Корпус	Body	1
	30	3135-1	Шайба	Washer	17
	31	700-29-2476	Шпилька	Stud	20
	32	–	Кольцо 27х35	Ring	1
	33	700-37-2154	Пробка	Plug	1
	34	64-14-13	Полумуфта	Semi-coupling	1
	35	700-31-2573	Пластина стопорная	Locking plate	1

97

98

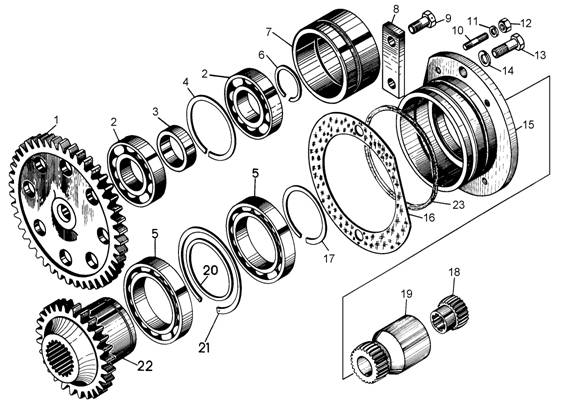

Рис Fig	Поз Item	Обозначение Designation	Наименование	Name	Кол-во в cборочной единице Quantity in assembly unit
98			Привод насосов	Pumps drive
	1	64-14-15	Колесо зубчатое	Sprocket wheel	1
	2	–	Подшипник 208	Bearing	2
	3	64-14-37	Втулка	Bushing	1
	4	–	Кольцо В 80	Ring	1
	5	–	Подшипник 114	Bearing	2
	6	–	Кольцо В 40	Ring	1
	7	64-14-28	Корпус	Body	1
	8	64-14-43	Пластина	Plate	1
	9	28598	Болт	Bolt	2
	10	700-29-2474	Шпилька	Stud	4
	11	–	Шайба 10 ОТ 65Г 09	Washer	33
	12	700-30-2099	Гайка	Nut	2
	13	–	Болт М12х25.30.019	Bolt	2
	14	–	Шайба 12 ОТ 65Г 09	Washer	2
	15	64-14-29	Корпус	Body	1
	16	700-40-7191	Пpокладка	Gasket	1
	17	–	Кольцо В 70	Ring	1
	18	64-14-18	Муфта	Coupling	1
	19	64-14-17	Муфта	Coupling	1
	20	64-14-38	Проставка	Spacer	1
	21	700-58-2211	Кольцо В 110	Ring	1
	22	64-14-16	Колесо зубчатое	Sprocket wheel	1
	23	700-40-9572	Кольцо	Ring	1

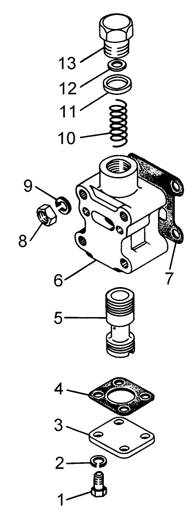

Рис Fig	Поз Item	Обозначение Designation	Наименование	Name	Кол-во в cборочной единице Quantity in assembly unit
99	–	64-14-110СП	Клапан	Valve	1
	1	–	Болт М8х20.58.019	Bolt	4
	2	–	Шайба 8Т 65Г 09	Washer	4
	3	62-14-225	Крышка	Cover	1
	4	700-40-6738	Прокладка	Gasket	1
	5	64-14-40	Золотник	Slide valve	1
	6	64-14-30	Корпус	Body	1
	7	700-40-6737	Прокладка	Gasket	1
	8	–	Гайка М12.6.019	Nut	4
	9	–	Шайба 12 ОТ 65Г 09	Washer	4
	10	700-38-2687	Пружина	Spring	1
	11	–	Кольцо 36х42	Ring 36х42	1
	12	31327	Шайба	Washer	6
	13	64-14-39	Корпус	Body	1

99	100

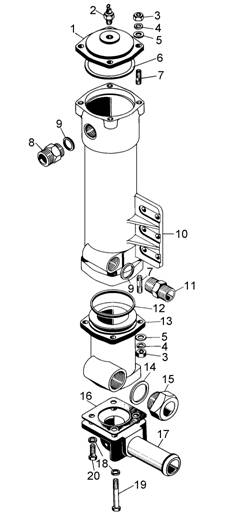

Рис Fig	Поз Item	Обозначение Designation	Наименование	Name	Кол-во в cборочной единице Quantity in assembly unit
100	–	64-14-129СП	Фильтр	Filter	1
	1	64-14-26	Крышка	Cover	1
	2	–	Датчик аварийного давления ММ129; ММ129-Э; ММ129-Т	Sensor emergency pressure one	1
	3	–	Гайка М12х1,25-6.019	Nut	8
	4	–	Шайба 12 ОТ 65Г 09	Washer	8
	5	3135-1	Шайба	Washer	8
	6	700-40-9572	Кольцо	Ring	1
	7	700-29-2476	Шпилька	Stud	8
	8	700-41-3269	Штуцер	Union	1
	9	46764	Кольцо	Ring	2
	10	64-14-22	Корпус	Body	1
	11	64-14-57	Муфта	Coupling	1
	12	–	Кольцо 100-110-58-2-2	Ring	1
	13	64-14-23	Корпус	Body	1
	14	–	Кольцо 48х55	Ring	1
	15	64-14-51	Муфта	Coupling	1
	16	700-40-6147	Прокладка	Gasket	1
	17	64-14-116СП	Трубка	Tube	1
	18	–	Шайба 10 ОТ 65Г 09	Washer	4
	19	–	Болт М10-6gх80.58.019	Bolt	2
	20	–	Болт М10х25.58.019	Bolt	2

101

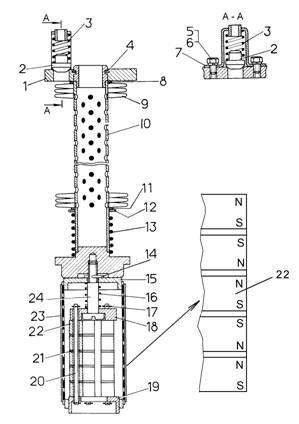

Рис Fig	Поз Item	Обозначение Designation	Наименование	Name	Кол-во в cборочной единице Quantity in assembly unit
101	–	64-14-129СП	Фильтр – продолжение	Filter – sequel
	1	64-14-77	Крышка	Cover	1
	2	62-14-79	Клапан	Valve	1
	3	38327	Пружина	Spring	1
	4	700-42-2320	Кольцо	Ring	2
	5	–	Болт М8-6g×12.88.35.019	Bolt	2
	6	–	Шайба 8Т 65Г 09	Washer	2
	7	62-14-143СП	Планка	Strip	1
	8	700-40-6517	Прокладка	Gasket	1
	9	18-26-161СП	Элемент фильтрующий	Filtering element	72
	10	64-14-130СП	Труба	Pipe	1
	11	401063	Кольцо	Ring	1
	12	700-31-2042	Шайба	Washer	1
	13	700-38-2112	Пружина	Spring	1
	14	–	Шплинт 1,6×16	Cotter pin	10
	15	64-14-131СП	Фильтр магнитный	Magnetic filter	1
	16	38319	Пружина	Spring	1
	17	–	Шплинт 3,2×32	Cotter pin	1
	18	64-14-85	Втулка	Bushing	1
	19	64-14-86	Втулка	Bushing	1
	20	64-14-88	Стержень	Stem	5
	21	–	Шайба 6.02.3кп	Washer	20
	22	64-14-89*	Магнит	Magnet	25
	23	64-14-132СП	Заборник	Intake	1
	24	64-14-87	Стяжка	Tie rod	1
