Гидротрансформатор. Муфта сцепления (стр. 1 )

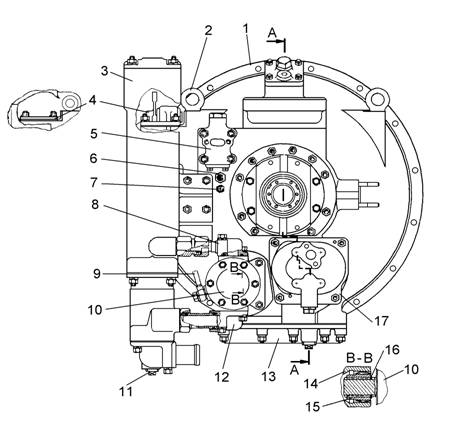

Гидротрансформатор. Муфта сцепления
92

Рис Fig	Поз Item	Обозначение Designation	Наименование	Name	Кол-во в cборочной единице Quantity in assembly unit
92	–	64-14-1СП*	Гидротрансформатор	Torque Converter	1
	–	64-14-1-01СП**
	1	64-14-120СП	Корпус	Body	1
	2	700-28-2224	Рым-болт	Eye bolt	2
	3	64-14-129СП	Фильтр	Filter	1
	4	64-14-90**;	Крышка	Cover	1
		64-14-60*	Опора	Support	1
	5	64-14-110СП	Клапан	Valve	1
	6	–	Датчик аварийного давления ММ126-Д; ММ126-Д-Э; ММ126-Д-Т	Emergency pressure gage	1
	7	–	Датчик указателя температуры ТМ100-В; ТМ100-В-Э; ТМ100-В-Т	Temperature gage	1
	8	64-14-145СП	Муфта	Coupling	1
	9	64-14-121СП	Трубка	Tube	1
	10	–	Насос НШ 50А-3	Pump	1
	11	37104-1	Пробка	Plug	2
	12	64-14-55	Муфта	Coupling	1
	13	64-14-25	Поддон	Pan	1

Рис Fig	Поз Item	Обозначение Designation	Наименование	Name	Кол-во в cборочной единице Quantity in assembly unit
92	14	64-14-117	Муфта	Coupling	1
	15	64-14-18	Муфта	Coupling	1
	16	700-58-2332	Кольцо В 25	Ring	1
	17	64-14-21	Корпус	Body	1
__________________
* Гидротрансформатор для трактора с пусковым двигателем Torque converter for tractor equipped with starting engine **Гидротрансформатор для трактора с электростартерным пуском Torque converter for tractor equipped with electric starting system

93

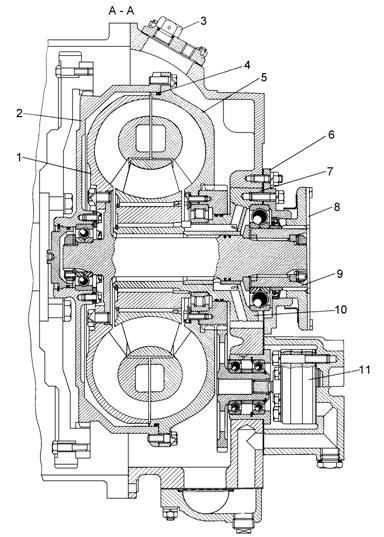

93			Гидротрансформатор - продолжение	Torque Converter – sequel
	1	64-14-107СП	Вал турбинный	Turbine shaft	1
	2	64-14-101СП	Гидротрансформатор	Torque converter	1
	3	64-26-160СП	Сапун	Nozzle	1
	4	700-40-7517	Кольцо	Ring	1
	5	64-14-105СП	Колесо насосное	Pump track	1

Рис Fig	Поз Item	Обозначение Designation	Наименование	Name	Кол-во в cборочной единице Quantity in assembly unit
93	6	64-14-109СП	Крышка	Cover	1
	7	64-14-123СП	Ось	Axle	1
	8	64-14-112СП	Полумуфта	Semi coupling	1
	9	64-14-108СП	Ступица	Hub	1
	10	64-14-102СП	Привод насосов	Pump	1
	11	50-60-231СП; –	Насос; Насос НМШ-25-00-00	Pump	1

94

Рис Fig	Поз Item	Обозначение Designation	Наименование	Name	Кол-во в cборочной единице Quantity in assembly unit

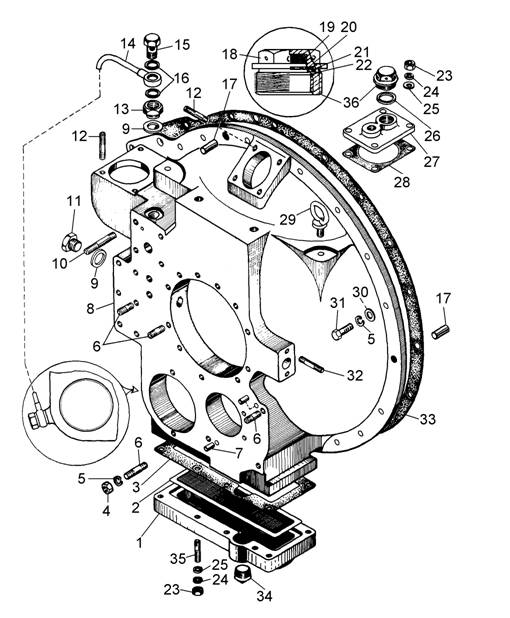

94			Кожух	Casing
	1	64-14-25	Поддон	Pan	1
	2	64-14-113СП	Заборник	Intake	1
	3	700-40-7193	Прокладка	Gasket	1
	4	3010	Гайка	Nut	6
	5	–	Шайба 12 ОТ 65Г 09	Washer	24*;35**
	6	700-29-2476	Шпилька	Stud	20
	7	700-32-2198	Штифт	Dowel	2
	8	64-14-20	Корпус	Body	1
	9	–	Кольцо 27х35	Ring	2
	10	700-29-2477	Шпилька	Stud	4
	11	700-37-2154	Пробка	Plug	1
	12	700-29-2474	Шпилька	Stud	8
	13	64-14-61	Пробка	Plug	1
	14	64-14-121СП	Трубка	Tube	1
	15	700-41-2716	Болт	Bolt	2
	16	–	Кольцо 14х20	Ring	4
	17	700-32-2206	Штифт	Dowel	2
	18	64-14-238	Корпус	Body	1
	19	–	Волос обработанный	Treated hair	0,0025кг
	20	64-14-236	Сетка	Net	1
	21	700-31-2799	Шайба	Washer	1
	22	17467	Кольцо	Ring	1
	23	700-30-2099	Гайка	Nut	21
	24	–	Шайба 10 ОТ 65Г 09	Washer	33
	25	31308-1	Шайба	Washer	13
	26	700-42-2631-01	Прокладка	Gasket	1
	27	64-14-239	Крышка	Cover	1
	28	700-40-7257	Прокладка	Gasket	1
	29	700-28-2224	Рым-болт	Eye bolt	2
	30	3135-1	Шайба	Washer	17
	31	–	Болт М12х35.58.019	Bolt	15
	32	700-29-2135	Шпилька	Stud	2
	33	700-40-6160	Прокладка	Gasket	1
	34	37104	Пробка	Plug	1
	35	700-29-2475	Шпилька	Stud	9
	36	64-14-160СП	Сапун	Nozzle	1
_______________ * Для 64-14-1СП For 64-14-1СП **Для 64-14-1-01СП For 64-14-1-01СП

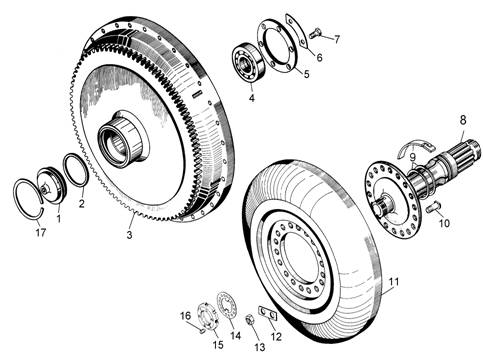

95			Корпус и турбинный вал	Housing and Turbine Shaft
	1	64-14-45	Крышка	Cover	1
	2	700-40-5919	Кольцо	Ring	1
	3	64-14-10	Корпус	Body	1
	4	–	Подшипник 176309	Bearing	1
	5	64-14-46	Кольцо	Ring	1
	6	700-31-2640	Пластина	Place	3
	7	–	Болт М10х18.58.019	Bolt	6
	8	64-14-12*	Вал	Shaft	1
	9	64-14-123	Кольцо	Ring	2
	10	64-14-19*	Стяжка	Tie rod	18
	11	62-14-1*	Колесо турбинное	Turbine wheel	1

Рис Fig	Поз Item	Обозначение Designation	Наименование	Name	Кол-во в cборочной единице Quantity in assembly unit
95	12	700-31-2507*	Пластина	Plate	9
	13	–	Гайка М14х1,5-6.019*	Nut	18
	14	62-14-59	Пластина	Plate	1
	15	700-30-2264	Гайка	Nut	1
	16	–	М8х16.14Н	Screw	2
	17	–	Кольцо В 95	Ring	1
______________ * Для 64-14-107СП Вал турбинный For 64-14-107СП Turbine Shaft

95

96			Колесо насосное, колесо реактора	Pump and Reactor Wheel
	1	–	Кольцо В 155	Ring	1
	2	64-14-3	Колесо реактора	Reactor wheel	1
	3	–	Кольцо В 90	Ring	1
	4	64-14-75	Ступица	Hub	1
	5	64-14-33	Кольцо	Ring	1
	6	2848*	Болт	Bolt	12
	7	700-31-2638*	Пластина	Place	6
	8	64-14-47*	Кольцо	Ring	1
	9	–	Подшипник 32121Л; 21-32121Л	Bearing	1
	10	64-14-105СП;	Колесо насосное	Pump wheel	1
		64-14-2-01*
	11	700-31-2487	Пластина	Plate	15
	12	28558	Болт	Bolt	30
	13	700-40-7188*	Прокладка	Gasket	1
	14	64-14-14*	Колесо зубчатое	Sprocket wheel	1
	15	64-14-123СП;	Ось	Axle	1
		64-14-66**

96

Рис Fig	Поз Item	Обозначение Designation	Наименование	Name	Кол-во в cборочной единице Quantity in assembly unit
96	16	64-14-124	Кольцо	Ring	2
	17	64-14-74**	Втулка	Bushing	1
	18	64-14-6*	Кольцо	Ring	1
	19	–	Подшипник 176218Б3; 176218	Bearing	1
	20	64-14-48*3	Втулка	Bushing	1
	21	64-14-35*3	Втулка	Bushing	1
	22	64-14-108СП;	Ступица	Hub	1
		64-14-7*3
	23	64-14-49*3	Втулка	Bushing	1
	24	62-14-59	Пластина	Plate	2
	25	700-30-2264	Гайка	Nut	2
	26	–	М8х16.14Н	Screw	2

*Для 64-14-105СП ** Для 64-14-123СП *3 Для 64-14-108СП
