Механизм управления муфтой сцепления (стр. 2 )

* Для болотоходных тракторов.

For marsh-version tractors.

** Входит в 50-14-154СП Кожух.

108	–	50-15-118СП	Сервомеханизм муфты сцепления	Clutch Hydraulic Booster	1
	1	700-41-3306	Болт	Bolt	1
	2	–	Болт М10х20.58.019	Bolt	4
	3	40912	Кольцо	Ring	4
	4	24-15-14	Крышка	Cover	1
	5	700-40-7206	Прокладка	Gasket	1
	6	0295	Пробка	Plug	1
	7	50-15-62	Втулка	Bushing	1
	8	18-17-104	Пробка	Plug	2
	9	700-40-9558	Кольцо	Ring	2
	10	35-15-13	Золотник	Slide valve	1

108

Рис. Fig	Поз. Item	Обозначение Designation	Наименование	Name	Кол-во в сборочной единице Quantity in assembly unit
108	11	50-15-64	Корпус	Body	1
	12	24-15-80	Пята	Pivot	1
	13	50-15-113	Поршень	Piston	1
	14	28458	Болт	Bolt	1
	15	40920	Кольцо	Ring	1
	16	17317	Палец	Pin	1
	17	24-15-11	Ролик	Roller	1
	18	–	Шплинт 3,2х22.019	Cotter pin	1
	19	50-15-63	Вал	Shaft	1
	20	700-40-9560	Кольцо	Ring	1
	21	–	Шайба 6Т 65Г 09	Washer	4
	22	24-15-77	Пробка	Plug	1
	23	51-06-8	Кольцо	Ring	2
	24	50-15-39	Стопор	Stop	1
	25	50-15-37	Шток	Rod	1
	26	700-38-2461	Пружина	Spring	1
	27	50-15-114	Клапан	Valve	1

Рис. Fig	Поз. Item	Обозначение Designation	Наименование	Name	Кол-во в сборочной единице Quantity in assembly unit
108	28	50-15-38	Стержень	Bar	1
	29	700-38-2462	Пружина	Spring	1
	30	–	Болт М6х16.58.019	Bolt	4
	31	21-15-126	Крышка	Cover	1
	32	700-40-4032-1	Воротник	Collar	1
	33	21-15-127	Пластина	Plate	1
	34	46588	Кольцо	Ring	1
	35	700-40-9196	Манжета	Cup	1
	36	–	Болт М10х30.58.019	Bolt	4
	37	–	Шайба 10 ОТ 65Г 09	Washer	4
	38	50-15-33	Крышка	Cover	1
	39	700-40-9567	Кольцо	Ring	1

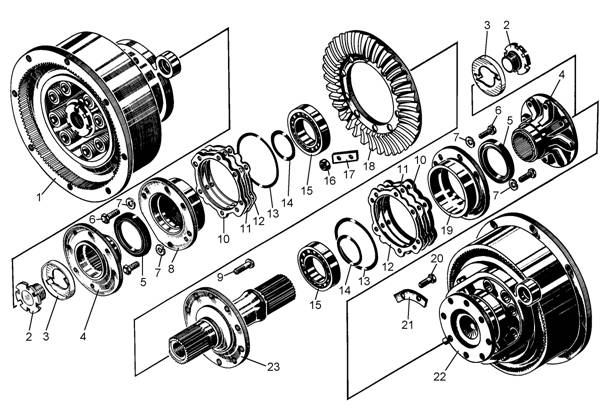

Главная передача с бортовыми фрикциoнами

109

Рис. Fig.	Поз. Item	Обозначение Designation	Наименование	Name	Кол-во в сборочной единице Quantity in assembly unit
109	–	24-16-1-01СП; 64-16-1СП*	Главная передача с бортовыми фрикциoнами	Main Drive with Steering Clutches	1
	1	24-16-102-01СП	Фрикцион бортовой левый	Steering clutch, L. H.	1
	2	28-19-37-1	Пробка	Plug	2
	3	700-31-2474	Пластина	Plate	2
	4	50-16-20	Фланец	Flange	2
	5	–	Манжета 2.1-100х125-4; 2.2-100х125-1; 2.2-100х125-2	Cup	2
	6	28556	Болт	Bolt	11
	7	–	Шайба 12 ОТ 65Г 09	Washer	11
	8	28-16-4-1	Корпус подшипника	Bearing housing	1
	9	16103	Болт	Bolt	10
	10	28-16-107СП	Прокладка	Gasket	2
	11	28-16-24	Прокладка	Gasket	8
	12	28-16-25	Прокладка	Gasket	2
	13	46905	Кольцо	Ring	4
	14	46587-1	Кольцо	Ring	2
	15	–	Подшипник 7516А	Bearing 7561A	2
	16	30212	Гайка	Nut	10
	17	31396	Пластина	Plate	5
	18	16354; 64-16-1*	Шестерня	Gear	1
	19	28-16-3-1	Корпус подшипника	Bearing housing	1
	20	700-28-2509	Болт	Bolt	16
	21	31318	Пластина	Plate	8
	22	24-16-101-01СП	Фрикцион бортовой правый	Steering clutch, R. H.	1
	23	24-16-1	Вал	Shaft	1

______________

* Для тракторов с гидромеханической трансмиссией

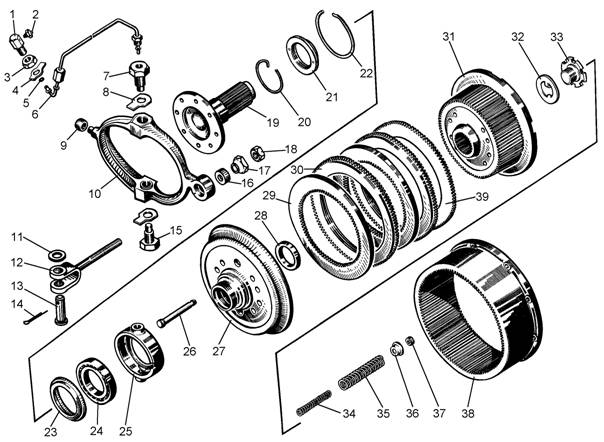

110	– –	24-16-101-01СП 24-16-102-01СП	Бортовые фрикционы	Steering Clutches	1 1
	1	700-41-2702	Штуцер	Pipe union	2
	2	–	Масленка 1.3.Ц6	Lubricator	2
	3	–	Гайка М20х1,5-7Н.6.019	Nut	2
	4	31543	Шайба	Washer	2
	5	46524	Кольцо	Ring	4
	6	16348СП	Трубка	Tube	2
	7	16350	Палец	Pin	1
	8	31317	Шайба	Washer	2
	9	16133	Наконечник	Tip	1
	10	16202	Рычаг	Lever	1
	11	3193-1*	Шайба	Washer	2
	12	17375*	Вилка	Fork	2
	13	700-47-2091*	Палец	Pin	2
	14	–	Шплинт 4х32*	Cotter pin	2
	15	16136	Палец	Pin	1
	16	16134	Седло	Seat	1
	17	17377*	Гайка	Nut	2
	18	30246*	Гайка	Nut	2

110

Рис. Fig.	Поз. Item	Обозначение Designation	Наименование	Name	Кол-во в сборочной единице Quantity in assembly unit
110	19	24-16-4	Полуось	Semi-axle	1
	20	700-58-2004	Кольцо	Ring	1
	21	28-16-13	Гайка	Nut	1
	22	700-58-2003	Кольцо	Ring	1
	23	28-16-12	Отражатель	Deflector	1
	24	–	Подшипник 46120; 120	Bearing	1
	25	28-16-11	Корпус подшипника	Bearing housing	1
	26	16127	Палец	Pin	8
	27	28-16-10	Тарелка	Disc	1
	28	28-16-14	Кольцо	Ring	1
	29	50-16-110СП	Диск	Disc	10
	30	50-16-111СП	Диск	Disc	10
	31	24-16-5	Барабан внутренний	Inner drum	1
	32	700-31-2352	Пластина	Plate	1

Рис. Fig.	Поз. Item	Обозначение Designation	Наименование	Name	Кол-во в сборочной единице Quantity in assembly unit
110	33	28-19-37-1	Пробка	Plug	1
	34	38318	Пружина внутренняя	Spring, inner	8
	35	38360	Пружина наружная	Spring, outer	8
	36	16177	Тарелка	Disc	8
	37	16178	Сухарь	Slide block	16
	38	28-16-15	Барабан наружный	Outer drum	1
	39	50-16-7-02	Диск	Disc	1
