Механизм управления муфтой сцепления (стр. 3 )

* Для трактора с гидромеханической трансмиссией. For tractor equipped with hydromechanical transmission.

Механизм управления трансмиссией

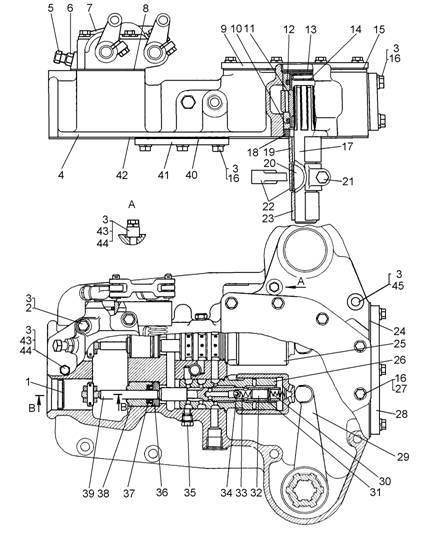

111

Рис Fig	Поз Item	Обозначение Designation	Наименование	Name	Кол-во в сборочной единице Quantity in assembly unit
111	–	64-17-2CП	Сервомеханизм управления поворотом (гидромеханическая трансмиссия)	Steering Clutch Control Hydraulic Booster (hydromechanical transmission)	1
	1	18-17-9	Заглушка	Plug	2
	2	–	Болт М10х75.58.019	Bolt	4
	3	–	Шайба 10 ОТ 65Г 09	Washer	26
	4	50-17-104CП	Корпус в сборе	Body assy	1
	5	700-28-2520	Болт	Bolt	2
	6	–	Гайка М12.6.019	Nut	2
	7	64-17-106СП	Корпус	Body	1
	8	700-40-7141	Прокладка	Gasket	1
	9	21-17-27-1	Крышка	Cover	1
	10	21-17-22	Втулка	Bushing	4
	11	17310	Муфта	Coupling	1
	12	700-40-9565	Кольцо	Ring	4
	13	17311	Заглушка	Stopper	2
	14	0295	Заглушка	Stopper	1
	15	700-40-5959	Прокладка	Gasket	1
	16	–	Болт М10х30.58.019	Bolt	21
	17	50-17-25	Валик	Shaft	2
	18	700-40-4532	Кольцо	Ring	2
	19	50-11-37	Втулка	Bushing	2
	20	700-34-2029	Шпонка	Key	2
	21	2826	Болт	Bolt	2
	22	50-17-24	Рычаг	Lever	2
	23	50-11-36	Втулка	Bushing	2
	24	40714-1	Прокладка	Gasket	1
	25	21-17-21	Поршень	Piston	2
	26	17303-1	Гильза	Liner	2
	27	40912	Кольцо	Ring	2
	28	50-17-5	Крышка	Cover	1
	29	17482	Рычаг	Lever	2
	30	700-38-2319	Пружина	Spring	2
	31	21-17-36*	Золотник	Slide valve	1
	32	700-32-2106*	Штифт	Pin	1
	33	38301*	Пружина	Spring	2
	34	–	Шарик Б 10-200*	Ball	1
	35	371	Пробка	Plug	2
	36	17329	Кольцо	Ring	2
	37	700-40-9455	Манжета	Cup	2
	38	21-17-44	Втулка	Bushing	2
	39	64-17-5	Ось	Axle	2
	40	700-40-7187	Прокладка	Gasket	1
	41	50-17-11	Крышка	Cover	1
	42	40736	Прокладка	Gasket	1
	43	51-70-2	Втулка	Bushing
	44	–	Болт М10-6gx120.58.019	Bolt	3
	45	–	Болт M10-6gх130.58.019	Bolt	2

_______________

*Заказывать 21-17-106СП Золотник. Order 21-17-106СП Sliding valve.

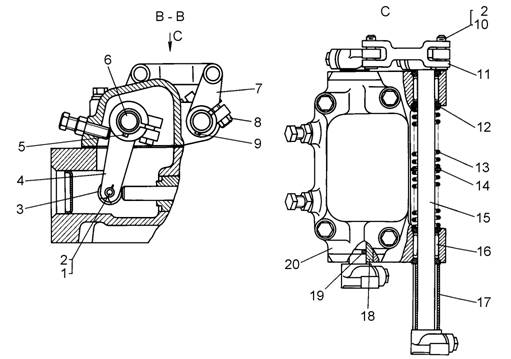

112

Рис -Fig	Поз Item	Обозначение Designation	Наименование	Name	Кол-во в сборочной единице Quantity in assembly unit
112	–	64-17-107СП	Корпус	Body
	1	13359	Палец	Pin	2
	2	–	Шплинт 3,2х25	Cotter pin	4
	3	62-17-14	Ролик	Roller	2
	4	64-17-2	Рычаг	Lever	2
	5	700-34-2040	Шпонка	Key	2
	6	64-17-44	Валик	Shaft	2
	7	64-13-46	Рычаг	Lever	4
	8	–	Болт М10х25.58.019	Bolt	6
	9	34126	Шпонка	Key	4
	10	700-47-2045	Ось	Axle	2
	11	64-17-45	Серьга	Shackle	1
	12	700-42-2503	Кольцо	Ring	4
	13	700-38-2968	Пружина	Spring	2
	14	3193-1	Шайба	Washer	2
	15	64-17-43	Валик	Shaft	1
	16	–	Подшипник 943/20	Bearing 943/20	2
	17	64-17-46	Проставка	Spacer	1
	18	64-17-19*	Втулка	Bushing	4
	19	–	Кольцо 020-025-30-2-2	Ring 020-025 –30-2-2	2
	20	64-17-42*	Корпус	Body	1

________________

*Заказывать 64-17-106СП Корпус. Order 64-17-106СП Body.

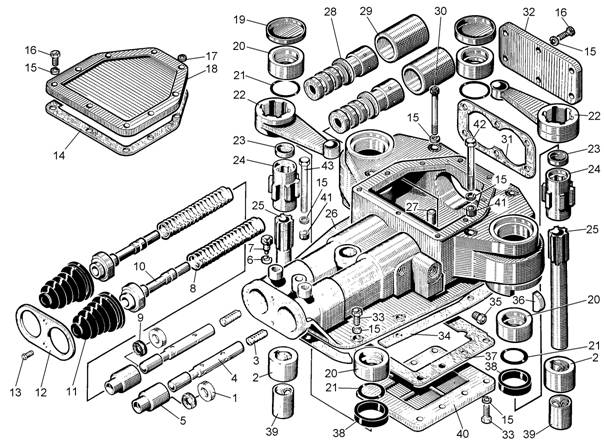

113

Рис Fig	Поз Item	Обозначение Designation	Наименование	Name	Кол-во в сборочной единице Quantity in assembly unit
113	–	21-17-4СП	Сервомеханизм управления поворотом (механическая трансмиссия)	Steering Clutch Control Hydraulic Booster (mechanical transmission)	1
	1	17329	Кольцо	Ring	2
	2	50-11-37	Втулка	Bushing	2
	3	700-38-2319	Пружина	Spring	2
	4	21-17-106СП	Золотник	Slide valve	2
	5	21-17-44	Втулка	Bushing	2
	6	–	Шайба 12 ОТ 65Г 09	Washer	2
	7	35202	Винт	Screw	2
	8	700-38-2723	Пружина	Spring	2
	9	700-40-9455	Манжета	Cup	2
	10	17385	Толкатель	Pusher	2
	11	40589	Чехол	Case	2
	12	17498	Крышка	Cover	1

Рис Fig	Поз Item	Обозначение Designation	Наименование	Name	Кол-во в сборочной единице Quantity in assembly unit
113	13	–	Болт М6х16.58.019	Bolt	2
	14	700-40-5959	Прокладка	Gasket	1
	15	–	Шайба 10 ОТ 65Г 09	Washer	26
	16	–	Болт М10х30.58.019	Bolt	21
	17	40912	Кольцо	Ring	2
	18	21-17-27-1	Крышка	Cover	1
	19	17311	Заглушка	Stopper	2
	20	21-17-22	Втулка	Bushing	4
	21	700-40-9565	Кольцо	Ring	4
	22	17482	Рычаг	Lever	2
	23	0295	Заглушка	Stopper	1
	24	17310	Муфта	Coupling	1
	25	50-17-25	Валик	Shaft	2
	26	21-17-37-1	Корпус	Body	1
	27	32221	Штифт	Dowel	1
	28	17303-1	Гильза	Liner	2
	29	21-17-21	Поршень	Piston	2
	30	–	Болт M10-6g х130.58.019	Bolt	2
	31	40714-1	Прокладка	Gasket	1
	32	50-17-5	Крышка	Cover	1
	33	–	Болт М10-6gх25.58.019	Bolt	12
	34	40736	Прокладка	Gasket	1
	35	371	Пробка	Plug	2
	36	700-34-2029	Шпонка	Key	2
	37	40725-1	Прокладка	Gasket	1
	38	700-40-4532	Кольцо	Ring	2
	39	50-11-36	Втулка	Bushing	2
	40	21-17-25-1	Крышка	Cover	1
	41	51-70-2	Втулка	Bushing	3
	42	–	Болт М10-6gx120.58.019	Bolt	3

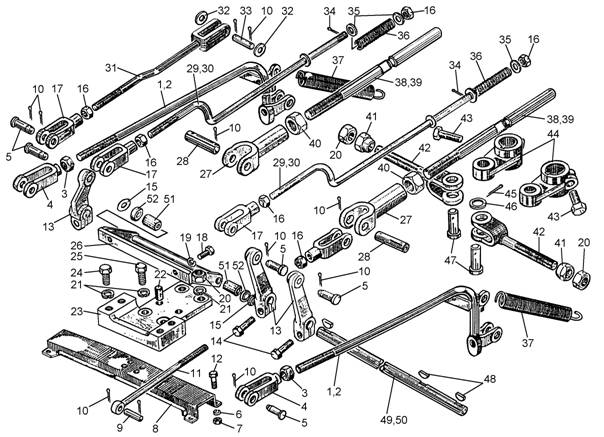

114			Детали управления механической трансмиссией	Mechanical Transmission Control Parts
	1	24-18-105СП	Тяга	Tie rod	1
	2	20-18-109СП*; 20-18-106СП*	Тяга	Tie rod	1
	3	700-30-2415	Гайка	Nut	8
	4	50-18-15	Вилка	Fork	1
	5	17317	Палец	Pin	8
	6	–	Шайба 12 ОТ 65Г 09*	Washer	4
	7	3011	Гайка	Nut	4
	8	48-15-109СП*	Опора	Support	1
	9	700-47-2045	Ось	Axle	1
	10	–	Шплинт 3,2х25.019	Cotter pin	11
	11	50-12-237СП; 50-12-595	Тяга	Tie rod	1
	12	–	Болт М12-6gх25.58.019*	Bolt	8
	13	24-12-2	Рычаг	Lever	3
	14	2816	Болт	Bolt	3
	15	700-31-2204	Шайба	Washer	2

114

Рис Fig	Поз Item	Обозначение Designation	Наименование	Name	Кол-во в сборочной единице Quantity in assembly unit
114	16	700-30-2414	Гайка	Nut	2
	17	18212-1	Вилка	Fork	1
	18	–	Болт М10-6gх35.58.019	Bolt	2
	19	–	Шайба 10 ОТ 65Г 09	Washer	2
	20	700-30-2417	Гайка	Nut	4
	21	–	Шайба 16 ОТ 65Г 09	Washer	8
	22	700-32-2201	Штифт	Stem	2
	23	50-13-27	Опора	Support	1
	24	700-28-2621	Болт	Bolt	4
	25	–	Болт М16-6gх40.58.019	Bolt	4
	26	50-12-302СП**	Кронштейн	Bracket	1
	27	21-17-38	Вилка	Fork	1
	28	17366	Палец	Pin	2
	29	50-12-238СП*; 50-12-236СП	Тяга	Tie rod	1

Рис Fig	Поз Item	Обозначение Designation	Наименование	Name	Кол-во в сборочной единице Quantity in assembly unit
114	30	20-12-146СП*; 20-12-145CП*	Тяга	Tie rod	1
	31	24-18-107СП; 24-18-103СП	Тяга	Tie rod	1
	32	31308-1	Шайба	Washer	2
	33	28-17-17	Палец	Pin	1
	34	–	Шплинт 2х25.019	Cotter pin	2
	35	3135	Шайба	Washer	4
	36	700-38-2778	Пружина	Spring	2
	37	38333	Пружина	Spring	2
	38	21-17-10	Тяга	Tie rod	1
	39	20-17-111СП*; 20-17-32*	Тяга	Tie rod	1
	40	–	Гайка М18х1,5-7H.6.019	Nut	1
	41	17377	Гайка	Nut	2
	42	17375	Вилка	Fork	2
	43	2826	Болт	Bolt	2
	44	50-17-24	Рычаг	Lever	2
	45	–	Шплинт 4х32.019	Cotler pin	6
	46	3193-1	Шайба	Washer	2
	47	700-47-2091	Ось	Axle	5
	48	700-34-2019	Шпонка	Key	3
	49	24-12-4	Валик	Shaft	1
	50	50-12-514*	Валик	Shaft	1
	51	50-12-743	Втулка	Bushing	2
	52	700-77-84-01	Сальник	Seal	2

_________________

* Для болотоходного трактора. For marsh-version tractor.

** Заказывать 50-12-301СП Кронштейн. Order 50-12-301СП Bracket.

Тормоза

Рис. Fig	Поз. Item	Обозначение Designation	Наименование	Name	Кол-во в сборочной единице Quantity in assembly unit
115	–	18-18-2СП*; 62-18-1СП	Тормоза	Brakes	1
	1	18221	Кронштейн	Bracket	2
	2	50-18-116CП**	Лента	Band	1
	3	28648	Болт	Bolt	2
	4	3011	Гайка	Nut	2
	5	31342; 31342-01	Шайба	Washer	4
	6	18245	Вилка	Fork	2
	7	18357	Гайка	Nut	2
	8	28428	Болт	Bolt	6
	9	–	Шайба 8Т 65Г 09	Washer	6
	10	–	Гайка М8.6.019	Nut	6
	11	700-30-2414*3	Гайка	Nut	1
