Механизм управления муфтой сцепления (стр. 1 )

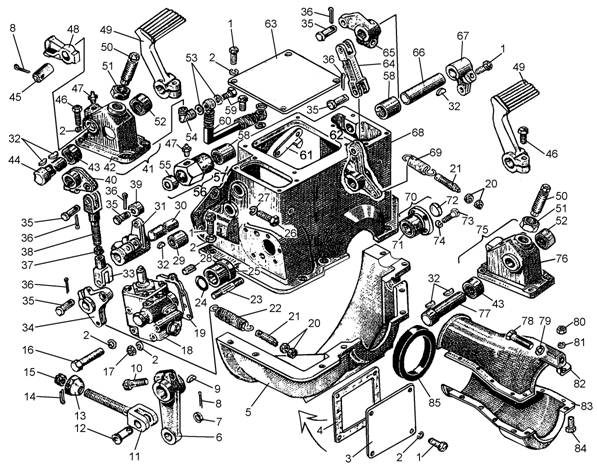

Механизм управления муфтой сцепления (для трактора с механической трансмиссией)

107

Рис. Fig	Поз. Item	Обозначение Designation	Наименование	Name	Кол-во в сборочной единице Quantity in assembly unit
107			Механизм управления муфтой сцепления и стояночным тормозом	Clutch and Parking Brake Control Mechanism
	1	–	Болт М10-6gх25.58.019	Bolt	17
	2	–	Шайба 10 ОТ 65Г 09	Washer	28
	3	15234	Крышка	Cover	1
	4	46173	Прокладка	Gasket	1

Рис. Fig	Поз. Item	Обозначение Designation	Наименование	Name	Кол-во в сборочной единице Quantity in assembly unit
107	5	50-15-154СП; 50-15-123**	Кожух	Casing	1
	6	24-15-90	Рычаг	Lever	1
	7	3193-1	Шайба	Washer	1
	8	–	Шплинт 4х32	Cotter pin	1
	9	700-34-2029	Шпонка	Key	1
	10	–	Болт М10-6gх35.58.019	Bolt	1
	11	50-15-36	Тяга	Tie rod	1
	12	700-47-2091	Ось	Axle	1
	13	17377	Гайка	Nut	1
	14	–	Шплинт 3,2х40.019	Cotter pin	1
	15	50-15-34	Стопор	Stop	1
	16	–	Болт М10-6g х130.58.019	Bolt	1
	17	–	Гайка М10-7H.6.019	Nut	4
	18	50-15-118СП	Сервомеханизм	Hydraulic booster.	1
	19	700-40-3278	Прокладка	Gasket	1
	20	–	Гайка М8х1-6Н.8.45.019	Nut	4
	21	06412	Винт	Screw	2
	22	700-38-2777	Пружина	Spring	1
	23	2994	Шпилька	Stud	4
	24	700-40-9560	Кольцо	Ring	2
	25	50-15-62**	Втулка	Bushing	1
	26	–	Болт М12-6gх35.58.019	Bolt	15;16*
	27	–	Шайба 12 ОТ 65Г 09	Washer	15;16*
	28	700-32-2201	Штифт	Dowel	2
	29	50-15-24**	Втулка	Bushing	1
	30	50-15-142	Валик	Shaft	1
	31	50-15-51	Рычаг	Lever	1
	32	34128	Шпонка	Key	9
	33	24-15-109	Вилка	Fork	1
	34	24-15-64-1	Рычаг	Lever
	35	17317	Палец	Pin	5
	36	–	Шплинт 3,2х22.019	Cotter pin	5
	37	700-30-2414	Гайка	Nut	1
	38	24-15-126СП	Тяга	Tie rod	1
	39	24-15-11	Ролик	Roller	1
	40	24-15-65-1	Тяга	Tie rod	1
	41	50-15-105СП	Колонка	Column	1
	42	50-15-32	Колонка	Column	1
	43	50-15-22	Втулка	Bushing	2
	44	50-15-28	Ось	Axle	1
	45	700-47-2099	Ось	Axle	1
	46	–	Болт М10-6gх30.58.019	Bolt	14
	47	–	Масленка 1.3.Ц6	Lubricator 1.3.Ц6	2
	48	50-15-29	Фиксатор	Locator	1
	49	24-15-23	Педаль	Pedal	2
	50	50-15-57	Упор	Rest	1
	51	3031-2	Гайка	Nut	2
	52	50-15-23	Втулка	Bushing	2
	53	40912	Кольцо	Ring	4
	54	700-41-3010	Колено	Elbow	1
	55	50-15-194	Втулка	Bushing	1
	56	50-15-162СП**	Втулка	Bushing	1
	57	50-15-141	Втулка	Bushing	1

Рис. Fig	Поз. Item	Обозначение Designation	Наименование	Name	Кол-во в сборочной единице Quantity in assembly unit
107	58	50-15-20**	Втулка	Bushing	1
	59	700-41-3069	Штуцер	Pipe union	2
	60	24-15-121СП; 48-15-122СП*	Рукав	Sleeve	1
	61	24-15-51	Стрелка	Pointer	1
	62	24-15-105-1	Рычаг	Lever	1
	63	24-15-45	Крышка	Cover	1
	64	24-15-106	Тяга	Tie rod	1
	65	24-15-104-1	Рычаг	Lever	1
	66	50-15-19	Ось	Axle	1
	67	24-15-63-1	Рычаг	Lever	1
	68	50-15-122**	Кожух	Casing	1
	69	700-38-2279	Пружина	Spring	1
	70	50-15-166СП	Стакан	Bowl	1
	71	50-15-124СП	Стакан	Bowl	1
	72	27580	Заглушка	Plug	1
	73	–	Шайба 8Т 65Г 09	Washer	4
	74	–	Болт М8-6gх25.88.35.019	Bolt	4
	75	50-15-102CП	Колонна	Column	1
	76	24-15-103	Колонка	Column	1
	77	50-15-2	Ось	Axle	1
	78	–	Болт М16-6gх75.88.019*	Bolt	1
	79	–	Шайба 16 ОТ 65Г 09*	Washer	1
	80	–	Гайка М6-7Н.6.019	Nut
	81	–	Шайба 6Т 65Г 09*	Washer	6
	82	28-15-133СП*	Кожух	Casing	1
	83	28-15-69*	Кожух	Casing	1
	84	–	Болт М6-6gх20.58.019*	Bolt	6
	85	40795*	Кольцо	Ring	1
