Тема № 6 Методика определения и гигиеническая оценка температурно-влажностного режима помещений (стр. 2 )

Приложение 2

Определение радиационной температуры и температуры стен.

Для определения радиационной температуры в помещениях используют шаровые термометры, а температуры стен - пристеночные термометры (рис. 6.1. а, б)

Шаровой термометр состоит из термометра, размещенного в полом шаре с диаметром 10-15 см, покрытого шаром пористого пенополиуретана, материала, который имеет близкие с кожей человека коэффициенты адсорбции инфракрасной радиации.

Определение радиационной температуры также проводится на уровнях 0,2 и 1,5 м от пола.

Прибор имеет значительную инерцию (до 15 мин.), поэтому показания термометра снимают не раньше этого времени.

При комфортных условиях микроклимата разность в показаниях шарового термометра на уровнях 0,2; 1,5 м не превышает 3○С.

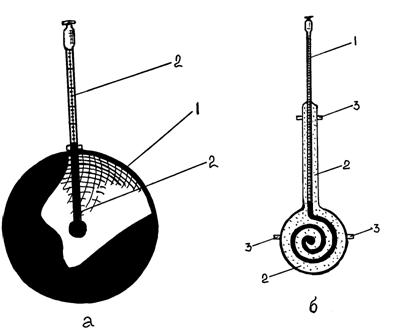

Рис. 6.1. Термометры для измерения радиационной температуры

а - Шаровой черный термометр в разрезе

(1 – шкала диаметром 15 см, покрытая матовой черной краской;

2 – термометр с резервуаром в центре шара)

б - Пристеночный термометр с плоским спирально выгнутым резервуаром

(1 – термометр; 2 – базовая обложка (поролон); 3 – клейкая лента)

Для разных помещений рекомендуются приведенные ниже величины радиационной температуры (табл.2).

Таблица 2

Нормативные величины радиационных температур для разных помещений

Вид помещения	Радиационная температура, оС
Жилые помещения	20
Учебные лаборатории, классы	18
Аудитории, залы	16-17
Физкультурные залы	12
Ванные комнаты, бассейны	21-22
Больничные палаты	20-22
Врачебные кабинеты	22-24
Операционные	25-30

Для определения температуры стен помещения используют специальные пристеночные термометры с плоским, спирально выгнутым резервуаром, который прикрепляют к стене специальной замазкой (воск с добавкой канифоли) или алебастром. Температуру стен также определяют на уровнях 0,2 и 1,5 м от пола. В некоторых случаях возникает необходимость определения температуры наиболее охлажденных участков стен.

Высокие уровни инфракрасного излучения в горячих цехах предприятий измеряют с помощью актинометров и выражают в мкал/см2.мин.

Приложение 3

Определение влажности воздуха с помощью психрометров

Определение абсолютной и относительной влажности воздуха станционным психрометром Августа (рис. 6.2-а).

Резервуар психрометра заполняют водой. Ткань, которой обернут резервуар одного из термометров прибора, опускают в воду с тем, чтобы сам резервуар был на расстоянии 3 см над поверхностью воды. Затем психрометр подвешивают на штативе в точке определения. Через 8-10 минут снимают показатели сухого и влажного термометров.

Рис. 6.2. Приборы для определения влажности воздуха

(а - психрометр Августа; б - психрометр Ассмана; в - гигрометр)

Абсолютную влажность рассчитывают по формуле Реньо:

А = f – a ∙ (t - t1) B,

где А - абсолютная влажность воздуха при данной температуре в мм. рт. ст.;

f - максимальное давление водяных паров при температуре влажного термометра (находят по таблице насыщенных водяных паров, табл. 3);

а - психрометрический коэффициент, который равен 0,0011 для закрытых помещений;

t - температура сухого термометра;

t1 – температура влажного термометра;

В - барометрическое давление в момент определения влажности (находят по показаниям барометра), мм. рт. ст.

Относительную влажность рассчитывают по формуле:

P = ,

где Р - относительная влажность, %;

А - абсолютная влажность, мм. рт. ст.;

F - максимальное давление водяных паров при температуре сухого термометра, в мм. рт. ст. (находят по таблице насыщенных водяных паров, табл.3).

Таблица 3

Максимальное давление водяных паров воздуха помещений

Температура воздуха, оС	Давление водяных паров, мм. рт. ст.	Температура воздуха, оС	Давление водяных паров, мм. рт. ст.
-20	0,94	17	14,590
-15	1,44	18	15,477
-10	2,15	19	16,477
-5	3,16	20	17,735
-3	3,67	21	18,630
-1	4,256	22	19,827
0	4,579	23	21,068
1	4,926	24	22,377
2	5,294	25	23,756
4	6,101	26	25,209
6	7,103	27	26,739
8	8,045	30	31,843
10	9,209	32	35,663
11	9,844	35	42,175
12	10,518	37	47,067
13	11,231	40	53,324
14	11,987	45	71,83
15	12,788	55	118,04
16	13,634	100	760,0

Относительную влажность определяют и по психрометрическим таблицам для психрометров Августа (при скорости движения воздуха 0,2 м/с). Ее значения находят в точке пересечения показателей сухого и влажного термометров, табл. 4

Принцип работы психрометра основан на том, что интенсивность испарения влаги с поверхности увлажненного резервуара психрометра пропорциональна сухости воздуха: чем оно суше, тем ниже показатели увлажненного термометра сравнительно с сухим в связи с тем, что тепло увлажненного психрометра теряется на скрытое тепло парообразования.

80

Таблица 4

Определение относительной влажности по данным психрометра Августа

Показатели сухого термометра,ºС	Показатели влажного термометра, ºС
12	5,3	5,7	6,0	6,4	6,8	7,2	7,6	8,0	8,4	8,7	9,1	9,5	9,9	10,3	10,7	11,0	11,3	11,7	12,0
13	5,9	6,4	6,8	7,2	7,6	8,0	8,4	8,8	9,2	9,6	10,0	10,4	10,8	11,1	11,5	11,8	12,2	12,6	13,0
14	6,6	7,1	7,5	8,0	8,4	8,6	9,2	9,7	10,1	10,5	10,9	11,3	11,7	12,1	12,5	12,8	13,2	13,6	14,0
15	7,3	7,8	8,2	8,7	9,2	9,6	10,0	10,5	10,9	11,4	11,8	12,2	12,6	13,0	13,4	13,8	14,2	14,6	15,0
16	8,0	8,5	9,0	9,4	9,9	10,3	10,8	11,3	11,8	12,2	12,6	13,1	13,5	14,0	14,4	14,8	15,6	15,6	16,0
17	8,0	9,1	9,7	10,2	10,7	11,2	11,6	12,1	12,6	13,0	13,5	13,9	14,4	14,9	15,3	15,8	16,2	16,6	17,0
18	9,3	9,9	10,4	10,9	11,4	11,9	12,4	12,9	13,4	13,9	14,4	14,8	15,3	15,7	16,2	16,6	17,1	17,5	18,0
19	10,0	10,6	11,1	11,7	12,2	12,7	13,2	13,8	14,8	14,8	15,3	15,7	16,2	16,7	17,2	17,6	18,1	18,5	19,0
20	10,6	11,2	11,8	12,4	12,9	13,4	14,0	14,5	15,1	15,6	16,1	16,6	17,1	17,6	18,1	18,5	19,0	19,5	20,0
21	11,2	11,9	12,6	13,1	13,6	14,2	14,8	15,3	15,9	16,6	17,1	17,5	18,0	18,6	19,1	19,5	20,0	20,5	21,0
22	11,8	12,5	13,2	13,8	14,4	15,0	15,6	16,1	16,7	17,3	17,9	18,4	18,9	19,5	20,0	20,5	21,0	21,5	22,0
23	12,5	13,1	13,8	14,4	15,1	15,7	16,4	17,0	17,6	18,2	18,8	19,3	19,8	20,4	20,9	21,5	22,0	22,5	23,0
24	13,1	13,8	14,5	15,2	15,9	16,5	17,1	17,8	18,4	19,0	19,6	20,1	20,7	21,3	21,9	22,4	23,0	23,0	24,0
25	13,7	14,5	15,2	15,9	16,6	17,2	17,9	18,5	19,2	19,8	20,5	21,2	21,7	22,2	22,8	23,3	23,9	24,4	25,0
Относительная влажность,%	10	15	20	25	30	35	40	45	50	55	60	65	70	75	80	85	90	95	100

Определение влажности воздуха с помощью аспирационного психрометра Ассмана
