МЕТОДИЧЕСКИЕ УКАЗАНИЯ

к выполнению задач контрольной работы

Контрольная работа состоит из расчетно-пояснительной и графической частей.

Расчетно-пояснительная часть выполняется на отдельных чертёжных листах формата А-3, сложенного попалам. Графическая часть выполняется в карандаше на миллиметровой бумаге. Студентам разрешается выполнять графическую часть контрольной работы на белой чертежной бумаге.

Каждая задача относится к определенной теме программного материала. Поэтому приступать к решению той или иной задачи контрольной работы можно только после изучения теоретического материала соответствующей темы.

Некоторые задачи вариантов контрольной работы имеют взаимосвязанные исходные данные. Поэтому студенты должны быть очень внимательными при определении и выписке исходных данных своего варианта.

Если исходные данные будут выписаны с ошибкой, то некоторые задачи не будут иметь правильного решения.

Таблица вариантов контрольной работы

Последняя цифра номера зачётной книжки	Номер варианта	Номера вопросов
0	1	1,11,21
1	2	2,12,22
2	3	3,13,23
3	4	4,14,24
4	5	5,15,25
5	6	6,16,26
6	7	7,17,27
7	8	8,18,28
8	9	9,19,29
9	10	10,20,30

Задачи 1-10

1.  По заданному масштабу (табл.1) вычертите линейный и поперечный масштабы.

Истинная длина прямых, измеренная на местности, задаётся в табл.2.

2.  Определите длину этих прямых на плане заданного масштаба. Нанесите цветным карандашом на поперечный масштаб отрезки прямых, соответствующих заданным длинам прямых на местности.

Размер прямых на плане задаётся в таблице 2.

Определите истинную длину прямых на местности.

Таблица 2

№№ задач	Численный масштаб	Размер прямых, измеренных на местности, м	Размер прямых на плане, мм
0	1:10000	1650,0 815,0	132 52
1	1:5000	971,50 295,0	120 65
2	1:2000	755,50 130,0	145 75
3	1:10000	144,30 82,35	125 58
4	1:500	78,71 41,15	115 65
5	1:100000	1370,0 615,0	92 65
6	1:1000	137,42 58,65	123 72
7	1:2000	218,50 112,50	108 88
8	1:500	92,75 38,45	118 63
9	1:5000	1512,0 681,0	127 72

Методические указания для выполнения задания

Необходимо изучить материал по теме «Масштаб»

Необходимо на миллиметровке вычертить линейный и поперечный масштабы и показать на них (цветным карандашом) заданные длины линий. Длину масштаба следует принять такой, чтобы указанные в исходных данных размеры прямых умещались на чертеже масштаба.

Для расчетов используются формулы перевода длин линий на местности в длину линий на плане (2) и наоборот длину линий на плане в длину линий на местности (I):

dм = dпл x a (1)

(2)

где dM - длина линий (проложение) на местности;

d пл - длина линии на плане;

а число метров на местности, соответствующее числу сантиметров на плане.

Пример: d1 пл= 186 мм

d2мест= 1232,4 м

Масштаб 1:10000

Определить: d1 мест, d2 пл

Масштаб 1:10000 означает, что 1 см на плане соответствует 10000 см на местности, т. е. 1см на плане соответствует 100 м на местности (а= 100).

Используя формулы (1) и (2) получаем:

d1 мест=18,6 x 100 = 1860 м ;

Задача 11-20

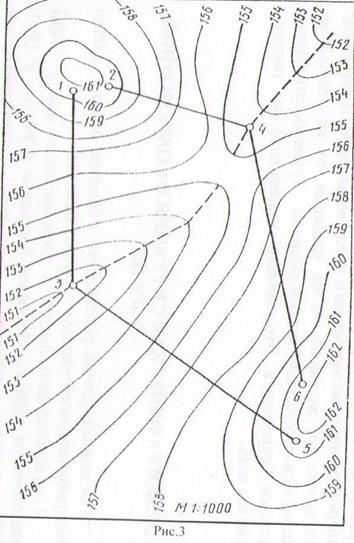

На плане с горизонталями представлен рельеф местности (один на два номера задач рис 1- 5)и нанесены ломанными прямыми планы трасс. Одна – для нечётного номера задачи (обозначена нечётными цифрами), другая – для чётного (обозначена чётными цифрами).

1.  Вычертите на миллиметровке продольный профиль поверхности. Продольный профиль вычертите в масштабах: горизонтальный 1:10000 (масштаб плана); вертикальный 1:100(1 см соответствует1 м). сетка продольного профиля приводится в методических указаниях.

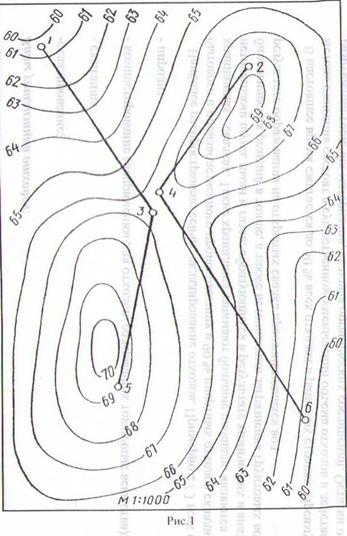

К задаче 11-12

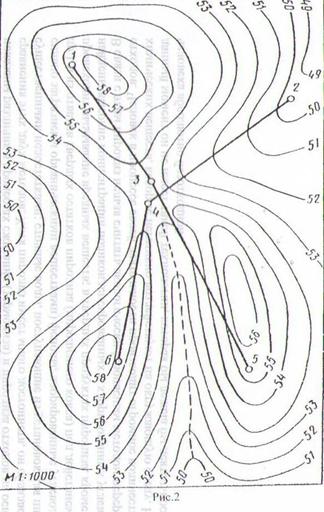

К задаче 13 – 14

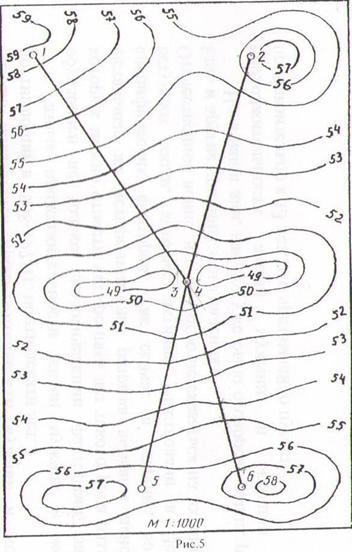

К задаче 15-16

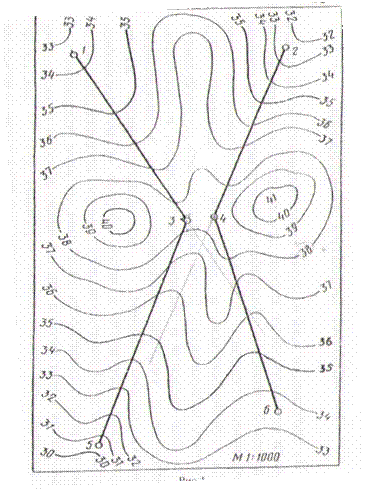

К задаче 17-18

К задаче 19-20

Методические указания для выполнения задания

Необходимо изучить учебный материал по теме «Рельеф»

Нанесите на миллиметровку сетку продольного профиля (образец сетки и определения уклонов приводится на рис.6), затем от точки 1 (2) по заданным прямым (рис.1-6) нужно нанести на миллиметровку точки пересечения горизонтали с прямой. Это можно выполнить следующим способом. Взять циркуль и прямо на плане определить раствор между точками пересечения горизонтали с прямой. Затем это расстояние от намеченной точки 1 (2) или от предыдущей горизонтали наносится в графе «Расстояние» сетки продольного профиля, записывается расстояние между горизонталями, определенное по масштабу (1:1000). В графе «Высоты земли» выписываются отметки горизонталей Отметки точек, расположенных между горизонталями, определяются интерполяцией. В такой последовательности работа продолжается до точки 5 (6).

Следует иметь в виду, что в исходных данных для продольного профиля задаются два масштаба: горизонтальный 1:1000 и вертикальный 1:100. Горизонтальный масштаб нужен для нанесения на профиль горизонтальных расстояний по трассе, а вертикальный для нанесения высот точек по трассе.

На планах местности (рис.1-6) указан масштаб 1:1000. Следовательно, расстояние между точками пересечения трассы с горизонталями, определенное непосредственно на плане раствором циркуля, нужно без изменения отложить в графе «горизонтальные расстояния» продольного профиля.

Численное, действительное расстояние на местности определяется по горизонтальному масштабу продольного профиля 1: 1000 (I см на плане соответствует 10 метрам на местности).

Замерив циркулем расстояние до угла поворота, а величину угла транспортиром, эти данные записывают в графу «План линии». После этого следует приступить к вычерчиванию самого продольного профиля, т. е. вертикального разреза земли по трассе.

Для этого слева проводится вертикальная ось (рис.6), которая разбивается на сантиметры. Так как вертикальный масштаб 1:100, то каждый сантиметр равен 1 метру. Шкала высот подписывается, и по графе «Высоты земли» легко определяются минимальная и максимальная высоты земли по трассе. Так на рис.6 минимальная высота 15,50 м,,а максимальная - 19,50 м. исходя из этого, на шкале высот нанесены высоты от 15 до 20 метров.

В точках пересечения трассы с горизонталями, нанесенных в графе "Горизонтальные расстояния", восстанавливаются ординаты по высотам земли. Затем нанесенные таким образом точки поверхности земли по трассе соединяют прямыми линиями. Для вычисления среднего уклона местности по заданному профилю определяются максимальные и минимальные высоты, а также расстояния между ними.

Средний уклон определится по формуле:

где Нmах - максимальная высота, м;

Hmin - минимальная высота, м;

- расстояние между точками, имеющими максимальную и минимальную высоту, м.

Пример: (см. рис. 6)

19,50 -15,50 = 4,0 = 0,0666… = 66,6 0/00

1. icр = 60 60

19,50 – 16,50 = 3,0 = 0,04… = 40 0/00

2. iср = 75 75

Рис.6

Задачи 21-30

Дирекционные углы и румбы сторон диагонального хода.

По прямым дирекционным углам или румбам вычертите на миллиметровке в масштабе 1:1000 схему диагонального хода, приняв длину сторон:

L1 = 95, 00 м, L2 = 62,00, L3 = 87,00 м

Таблица 3

№ задачи	Правые углы по диагональному ходу
21	292°56'	135 °5/	201 °13'	90°02'
22	281°45'	124°49'	190°02'	123°24'
23	265°3 2650 34/	233 °38'	146°53'	73°53/
24	259°23'	248 °27'	155°42'	56°30'
25	248°12'	251 °16'	168 °31/	52°03'
26	157°01/	130 °54'	247°02'	185 °01'
27	146°57'	145 °49'	236°56'	190°20'
28	135°46/	151 °38'	212 °45'	219°51'
29	124°35'	158 °27'	204°34''	232°26'
30	113°24/	165 °16'	195°23'	245°55'

Методические указания для выполнения задания

Необходимо изучить учебный материал по теме «Ориентирующие углы».

Предположим, что правые углы по диагональному ходу равны:

1 = 30°30', а 2 = 200°20'.

Азимуты сторон полигона определяются по формуле:

2,

где - дирекционный угол последующей стороны полигона;

- дирекционный угол предыдущей стороны полигона;

2 - угол между ними правый по ходу.

Так как дирекционный угол стороны Х-1 равен 0°00' (см. исходные данные), то (рис.7):

- 0° +180° - 1, - 180° -30°30' = 149°30'.

Если 1> 180", то формула принимает вид:

= 360° + 180° -1,.

Предположим, 1=260°30', тогда

= 360° +180° - 260°30'.

Далее вычисляем дирекционный угол следующей стороны:

= +180° - 2=149°30' + 180° - 200°20' - 129° 10'.

Аналогично вычисляется дирекционный угол стороны 3-4, 4-У.

Обратные дирекционные углы вычисляются по формулам:

= + 180°, если < 180°;

= - 1800, если > 180°,

где - обратный дирекционный угол;

- прямой дирекционный угол.

Так обратный дирекционный угол для стороны 2-1 определится следующим образом:

(1-2)= 149°30' < 180°00'.

Тогда:

(2-1)= + 180° = 149°30' + 180°00' = 329°30'.

Так как для нашего примера сторона 1 -2 имеет дирекционный угол 149°30', она находится во второй четверти. Следовательно, ее направление - ЮВ, а угловое значение румба 180° 00' - 149°30' = 30°30'.

В итоге r1-2 = ЮВ: 30°30'.

Схема диагонального хода вычерчивается следующим образом. На миллиметровке произвольно намечается т. 1. Так как азимут стороны Х-1 равен 0°00', то через т.1 проводится вертикальная линия направления С-Ю. От северного конца этой линии по часовой стрелке откладывается по транспортиру угол, равный прямому дирекционному углу стороны 1-2. От точки 1 по этому направлению откладывается длина стороны 1-2, равная 95 метрам, что в масштабе 1:1 95 мм, и отмечается точка 2.

Через - точку 2 проводится вертикальная линия направления С-Ю и по транспортиру от северного конца по часовой стрелке откладывается угол, равный дирекционному углу линии 2-3. От точки 2 откладывается длина стороны 2-3 - 62 метра (т. е. 62 мм) и отмечается точка 3. Далее аналогичным способом вычерчивается сторона 3-4.

При решении задачи дирекционный угол стороны полигона 4-У вычислять необязательно, но если он будет вычислен, то студенты могут не получить заданный дирекционный угол стороны 4-У, равный 0 00'. В этом случае надо указать знак и величину невязки.
