Инструкция по эксплуатации (стр. 2 )

Для входа в меню выбора режима следует нажать и удерживать кнопку переключателя. С помощью этой кнопки можно выбирать и настраивать параметры вентилятора*, температуры, влажности* и время сеанса *(у разных моделей разные параметры). Соответствующие световые индикаторы загораются по каждому параметру. Значения устанавливаются с помощью нажатия кнопок Вверх и Вниз.

Для сохранения настроек следует нажать и удерживать кнопку переключатель, звуковой сигнал звучит при подтверждении настроек. В случае если в течение 5 секунд не нажать кнопку, пульт управления сбрасывает введенные изменения.

Регулятор освещения (по специальному заказу)

При включенном освещении нажмите световую кнопку для активации регулятора освещенности.

При включенном освещении и нажатии и удерживании кнопки включения освещения кабины производится переключение уровня освещенности. С помощью кнопок Вверх и Вниз Вы можете настроить уровень освещенности от 0% до 100%. Настройки подтверждаются при нажатии кнопки переключателя.

Вентилятор (по специальному заказу)

Если в установленной модели имеется вентилятор, его скорость регулируется. Вентилятор включается и отключается с помощью специальной кнопки, световой индикатор вентилятора показывает его состояние: включенное или отключенное. Скорость вентилятора устанавливается в режиме настройки.

Примечание: В случае использования нагревательного устройства с паровой установкой, следует удерживать кнопку более 3 секунд для включения вентилятора. При повторном нажатии и удерживании кнопки вентилятор отключается.

Кнопка лампы освещения кабины

Освещение кабины может быть включено даже в случае, если сауна не эксплуатируется. Непродолжительное нажатие кнопки освещения включает/отключает свет в кабине.

Световой индикатор отображает состояние освещенности (вкл./откл.).

Блокирование кнопок (от использования пульта управления посторонними людьми)

Для блокирования кнопок следует одновременно нажать кнопки Вверх и Вниз и удерживать их более 5 секунд. Звуковой сигнал подтверждает активацию и деактивацию блокировки.

Настройки не могут быть изменены при включенной блокировке. Единственными функционирующими кнопками при включенной блокировке являются кнопки Включения/Отключения (On/Off), кнопки освещения кабины и кнопка переключатель для просмотра, но не изменения фактических показателей. При нажатии других кнопок на дисплее отображается «------».

Для разблокирования кнопок следует одновременно нажать кнопки Вверх и Вниз и удерживать их более 5 секунд. Звуковой сигнал подтверждает деактивацию блокировки.

Функция блокировки кнопок включается автоматически, если она была активирована во время предыдущего сеанса.

Функции паровой установки

Паровая установка

Функции паровой установки могут быть активированы только в том случае, если в нагревательном устройстве установлена такая паровая установка и в случае присутствия ее функций на приборе управления. При отсутствии паровой установки, все функции и настройки паровой установки не доступны.

Нажмите кнопку паровой установки и удерживайте менее 3 секунд для активации паровой установки. После активации, паровая установка будет включена до тех пор, пока температура или относительная влажность в сауне не достигнут максимальных значений. Высокая влажность и высокая температура не допускаются в сауне, на дисплее пульта управления будет отображаться надпись «HOT», паровая установка не будут включаться.

Уровень «HOT» зависит от второго датчика, датчика скамьи (влажности). В случае если установлен только температурный датчик, а температура скамьи в сауне 56°С или более, активация паровой установки невозможна._

Однако, если второй датчик объединен с датчиком температуры и влажности, тогда максимальная температура скамьи для работы паровой установки составляет 80°С до тех пор, пока относительная влажность в кабине сауны не достигнет максимального уровня. С помощью комбинированного датчика пользователь может выбирать относительную влажность внутри кабины сауны.

Паровая установка может быть отключена вручную при нажатии и удерживании кнопки паровой установки менее 3 секунд.

Долив воды

При низком уровне воды раздается тихий звук с определенными интервалами, на дисплее отображается надпись «FILL» для предупреждения пользователя. Существует два способа долива уровня воды: ручной и автоматический, в зависимости от модели.

В автоматической комбинированной паровой установке есть автоматический долив с электромагнитным управлением, который автоматически реагирует на низкий уровень воды и открывается для заполнения бака, паровая установка продолжает работу без остановки.

Кран подачи воды должен быть всегда открыт при эксплуатации автоматического комбинированного нагревательного устройства!

При ручном доливе подается звуковой сигнал и надпись «FILL» отображается до тех пор, пока пользователь не заполнит бак.

Однако если пользователь не заполнит бак и он будет полностью пустым, раздается громкий сигнал с определенными интервалами, а также надпись «dry» отображается на дисплее для предупреждения пользователя. Паровая установка автоматически отключится, будет работать только нагревательное устройство.

Просушка кабины

Через 10 минут после окончания работы паровой установки нагревательное устройство автоматически начинает просушивать кабину сауны. Длительность просушки кабины установлена на 30 минут при 85°С; скорость вентилятора – 100%. Общее время просушки составляет 40 минут. Оставшееся время просушки отображается на дисплее.

В случае отключения функции паровой установки и функционирования только нагревательного устройства по окончании сеанса просушка кабины не производится.

Функция просушки кабины может быть отключена раньше нажатием кнопки On/Off.

Автоматический слив

Данная функция активируется через 1,5 часа после окончания работы паровой установки или сразу же после просушки кабины.

Функция слива может быть активирована двумя способами:

1. Удерживанием кнопки On/Off для слива воды из бака без задержки.

2. Автоматический слив через 1,5 часа после окончания работы паровой установки, т. е. через 1,5 часа после того, как пользователь нажал кнопку On/Off или после окончания полуторачасового сеанса.

Функция автоматического слива может быть включена или отключена, когда пульт управления отключен: нажатием и удерживанием кнопки переключения режимов и одновременным включением контроллера и нажатием кнопки предварительной настройки. На дисплее отображаются следующие надписи: «Adr» и «on» при активированном автоматическом сливе, поочередно; «Adr» и «off» - при деактивированном автоматическом сливе.

Примечание: Данная функция доступна, только если функции слива присутствуют на плате контроллера.

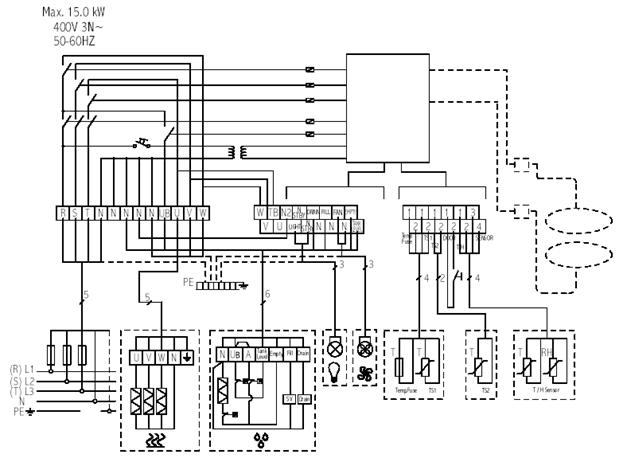

Техническая схема Рис.1

Рис.1

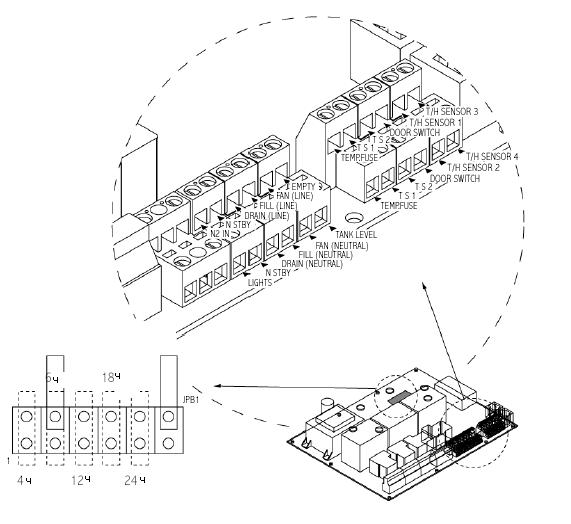

КОНТРОЛЛЕР

Рис.2

Рис.2



Примечание: Убедитесь в том, что вы монтируете температурный датчик с предохранителем над нагревательным устройством, соблюдая инструкции, указанные в разделе «Датчики»!

Дополнительный датчик скамьи, температурный датчик или комбинированный датчик температуры и влажности – должны крепиться к стене напротив нагревательного устройства, примерно, на уровне плеча посетителя сауны. Запрещено размещать второй датчик над нагревательным устройством!

Для большей безопасности следует соблюдать все инструкции!

Датчик темп. и влажн. 1

Дверной выключатель

Рис. 3

Монтаж и установка

Блок управления Innova состоит из Пульта управления Innova (Отдельный или встроенный), панели регулятора мощности и датчиков. Пульт управления и регулятор мощности сообщаются посредством кабеля, подобного телефонному кабелю.

Пульт управления Innova создан для контроля и регулирования функций электрического нагревательного устройства и паровой установки* (не во всех моделях), сохранения настроек, заданных пользователем.

Пульт управления нагревательного устройства

Схема подключения

СНАРУЖИ КАБИНЫ САУНЫ Отдельный пульт управления Регулятор мощности

Рис.4

Панель регулятора мощности

Панель регулятора или отдельный пульт управления не следует размещать внутри кабины сауны или в местах, где температура может превышать 40°С. Данные приборы защищены от брызгов воды, однако, они не должны вступать в контакт с водой. Следует устанавливать панель регулятора в сухом месте снаружи кабины сауны.

УРОВЕНЬ ПОТОЛКА

Рис.5
