ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Оглавление

1. Знакомство с пультами управления Innova……………………………………………...3 1.1 Правила техники безопасности…………………………………………………….3 2. Инструкция по эксплуатации 2.1 Быстрое включение………………………………………………………………….4 2.2 Эксплуатация пульта………………………………………………………………..4 2.2.1 Включение нагревательного устройства………………………………..5 2.2.2 Отключение нагревательного устройства……………………………...5 2.2.3 Кнопка предварительного запуска………………………………………5 2.2.4 Выбор режима………………………………………………………………6 2.2.5 Регулятор освещения……………………………………………………....6 2.2.6 Вентилятор…………………………………………………………………..6 2.2.7 Кнопка лампы освещения кабины……………………………………….7 2.2.8 Блокирование кнопок ……………………………………………………..7 2.3 Функции паровой установки……………………………………………………….7 2.3.1 Паровая установка…………………………………………………………7 2.3.2 Долив воды…………………………………………………………………..8 2.3.3 Просушка кабины…………………………………………………………..8 2.3.4 Автоматический слив……………………………………………………...9 3. Техническая схема…………………………………………………………………………...9 4. Монтаж и установка………………………………………………………………………..10 4.1.1 Панель регулятора мощности…………………………………………...12 4.1.2 Контактор…………………………………………………………………..13 4.1.3 Датчики……………………………………………………………………..13 4.2.1 Максимальное время сеанса…………………………………………….15 4.2.2 Дверной выключатель……………………………………………………16 4.2.3 Вентилятор…………………………………………………………………16 4.2.4 Регулятор освещённости…………………………………………………16 4.3.1 Установка встроенного пульта управления...…………………………16 4.3.2 Установка отдельного пульта управления..…………………………...17 5. Выявление неисправностей……………………………………………………………….18 6. Сауна…………………………………………………………………………………………20 6.1.1 Как эксплуатировать сауну……………………………………………...20 6.2.2 Климат в сауне…………………………………………………………….21

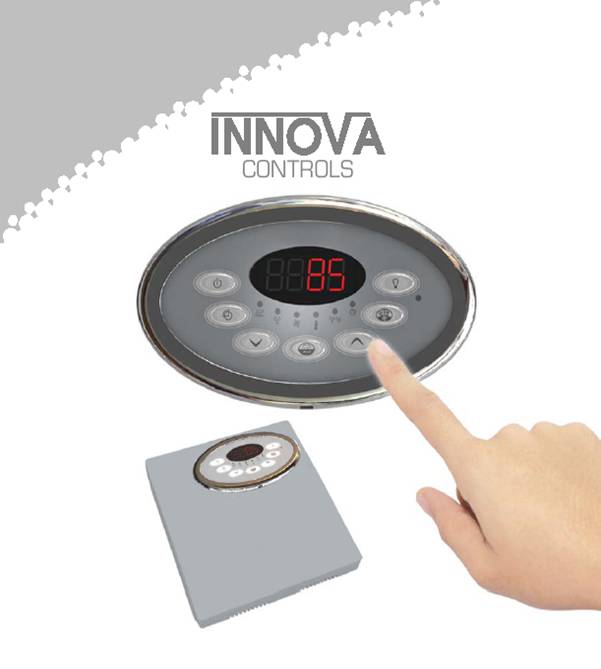

Знакомство с пультами управления Innova

Поздравляем Вас с покупкой пульта управления Innova!

Пульт управления Innova создан для того, чтобы расширить функции Вашей сауны различными интерактивными функциями. С помощью данного пульта Вы можете настраивать температуру, влажность, вентиляцию и яркость освещения (усовершенствованная модель) в Вашей сауне. Пульты управления Innova можно устанавливать как отдельно от панели регулятора мощности, так и встраивать в данную панель.

Далее приводятся инструкции по настройке пульта управления. Перед использованием данного пульта управления следует внимательно изучить данное руководство по эксплуатации. Ознакомление с основными функциями пульта управления и его эксплуатацией позволит Вам провести время в сауне с удовольствием.

Правила техники безопасности

1. Все электрические соединения и ремонт установки должны осуществляться только квалифицированным электриком. Следует использовать только оригинальные запчасти.

2. Следует отсоединять панель регулятора мощности и контактор от электрической цепи при установке и ремонте.

3. При установке следует контролировать мощность источника питания.

4. Следует размещать датчики в соответствии с разделом по установке данного Руководства. Очень важно размещать температурный датчик правильным образом, так как размещение датчика вблизи от вентиляции приводит к его охлаждению, что в свою очередь может привести к перегреву.

5. Рекомендуется эксплуатация пульта управления при температуре 0-40°С в помещении. Запрещается устанавливать пульт управления внутри сауны!

6. Избегайте попадания воды на пульт управления. Не следует протирать пуль слишком влажной тряпочкой. Для очистки пульта управления следует использовать тряпочку, слегка смоченную в слабом мыльном растворе (моющем средстве для посуды).

Светодиодный дисплей

Светодиодный индикатор

Кнопки и их расположение (рисунок)



1 – Кнопка питания 4 – Переключить / выбрать

2 – Таймер предварительного запуска 5 – Вверх

3 – Вниз 6 – Режим

7 – Освещение

Инструкция по эксплуатации

1. Включите пульт с помощью кнопки «ON». Сначала на дисплее отображаются версии программного обеспечения. Затем отображается установленная температура (в течение 5 сек.); фактическая температура внутри сауны отображается в последнюю очередь.

2. При непродолжительном нажатии кнопки-переключателя на дисплей выводятся фактические значения различных функций: температура, время сеанса, вентилятор* и влажность* (не во всех моделях). После этого загорается соответствующий световой индикатор.

3. Для сброса значений следует нажать и удерживать кнопку-переключатель.

4. После этого соответствующий световой индикатор начинает мигать быстрее. Используйте стрелки Вверх и Вниз (Up и Down) для выбора желаемой температуры, времени сеанса, вентиляции* и влажности* (не во всех моделях).

5. Подтвердите введенные параметры нажатием и удерживанием кнопки-переключателя. В случае если в течение 5 секунд не нажать кнопку, пульт управления сбрасывает введенные изменения.

6. Переход от одного параметра к другому осуществляется непродолжительным нажатием кнопки-переключателя.

7. Обычно требуется около 25-40 минут для того, чтобы сауна нагрелась. После этого Вы можете начать эксплуатировать вашу сауну.

Включение нагревательного устройства

Нажмите кнопку On/Off для включения нагревательного устройства. Световой индикатор загорается, показывая, что нагревательное устройство включено.

Сауна нагреется до температуры предыдущих настроек и будет работать в течение времени, установленного для предыдущего сеанса, если внесенные изменения подтверждены в течение первых пяти минут после включения нагревательного устройства. Предыдущие настройки также могут быть изменены в течение первых пяти минут работы устройства.

Внимание

Перед включением нагревательного устройства следует убедиться, что на нем, а также на близком расстоянии нет легковоспламеняющихся материалов, например полотенец! Безопасные расстояния указаны в инструкции по эксплуатации нагревательного устройства.

Отключение нагревательного устройства

Нагревательное устройство отключается с помощью кнопки On/Off. При нажатии этой кнопки отключаются все активированные функции, включая функцию предварительного запуска сеанса. Однако подсветка не отключается, она может применяться в режиме «ОТКЛ» («OFF»), также как кнопка предварительного запуска.

Кнопка предварительного запуска

Кнопка предварительного запуска работает только в выключенном состоянии. Эта кнопка позволяет изменять настройки сауны до начала ее использования.

Установите время предварительного запуска с помощью кнопки. Кнопки Вверх и Вниз могут применяться для изменения времени предварительного запуска.

Затем Вы можете устанавливать параметры вентиляции*, температуру, паровой установки* и время сеанса *(у разных моделей разные параметры). Затем нажмите кнопку переключатель и удерживайте ее для подтверждения.

Если пульт управления находится в режиме предварительного пуска, на дисплее отображается время, оставшееся до предварительного запуска. Подтвержденные настройки сохраняются для следующего сеанса.

При первом использовании функции предварительного запуска, установка оценивает время, необходимое для того, чтобы нагревательное устройство достигло установленной температуры. Например, если время предварительного запуска установлено на 2 часа, тогда нагревательное устройство будет включено через 1,5 часа.

Если в сауне не будет достигнута установленная температура за установленное время (в данном случае 2 часа), в следующий раз нагревательное устройство включится раньше, например, за 1 час до окончания времени предварительного запуска.

И наоборот, если нагревательное устройство достигнет установленной температуры слишком быстро, оно самостоятельно будет настроено на более позднее включение. Пульт управления самостоятельно выбирает идеальное время для включения нагревательного устройства и достижения установленной температуры.

Функция предварительного запуска имеет различные параметры в зависимости от метода установки. Для домашнего использования время по умолчанию составляет 6 часов, включая время предварительного запуска, а также время сеанса. Более подробная информация указана в разделе установки руководства.

Внимание

Перед включением нагревательного устройства следует убедиться, что на нем, а также на близком расстоянии нет легковоспламеняющихся материалов, например полотенец! Безопасные расстояния указаны в инструкции по эксплуатации нагревательного устройства.
