Инструкция по эксплуатации (стр. 3 )



Следует устанавливать панель регулятора мощности на стене только в вертикальном положении, по крайней мере, на 30 см ниже уровня потолка (см. Рис.5).

Для подсоединения регулятора мощности к нагревательному устройству следует использовать кабель подачи электроэнергии H07RN-F (жаростойкий).

Рис. 6

Внимание

Запрещено утоплять пульт управления в стену, так как это может стать причиной перегрева и вызывать повреждения!

Контактор

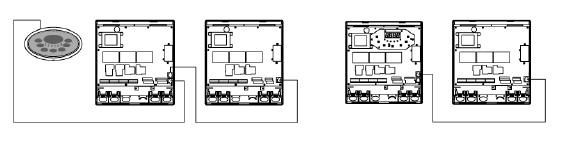

В случае если мощность нагревательного устройства превышает 15кВт, следует использовать дополнительный контактор для увеличения допустимой мощности. Контактор присоединяется к основной панели регулятора мощности с помощью кабеля RJ12 (см. Рис.7).

Рис.7

Монтаж отдельного пульта управления с контактором

Монтаж встроенного пульта управления с контактором

Отдельный пульт Регулятор Встроенный

управления мощности Контактор пульт управления Контактор

Датчики

Один или два датчика могут быть подсоединены к пульту управления. Первый датчик измеряет температуру – это датчик с температурным предохранителем и терморезистором.

Второй датчик – дополнительный датчик скамьи – это температурный датчик или комбинированный датчик температуры и влажности.

С помощью двух датчиков Вы сможете получать более точные измерения из парилки.

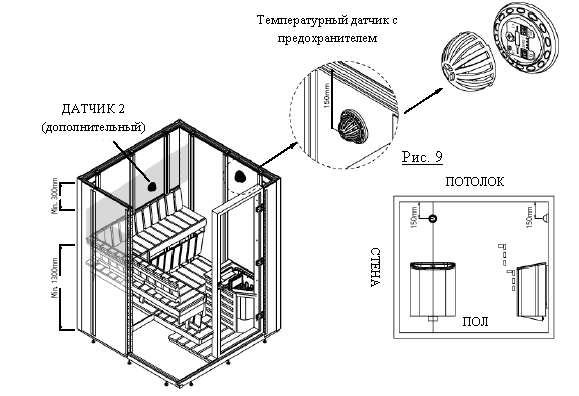

Если нагревательное устройство крепится к стене, первый температурный датчик следует крепить к стене кабины сауны над нагревательным устройством. Размещайте датчик на расстоянии 150мм от потолка (Рис.9).

Однако в случае если нагревательное устройство располагается на расстоянии, превышающем 200мм от стены, следует размещать датчик на потолке над нагревательным устройством, как показано на Рисунке 11.

Если нагревательное устройство размещается на полу, но на расстоянии, не превышающем 200мм от стены, следуйте тем же инструкциям, что и для нагревательного устройства, устанавливаемого на стене. (Рис.8)

Дополнительный второй датчик должен устанавливаться на стене, напротив нагревательного устройства, как минимум в 30см от потолка и минимум 130см от пола (Рис. 8). Этот датчик предназначен для измерения температуры скамьи, поэтому следует устанавливать его на уровне высоты плеча посетителей сауны.

Не следует размещать датчики возле вентиляционных отверстий. При близком расположении к вентиляционным отверстиям будут приводить к охлаждению датчика. Таким образом, датчик будет отображать неверную температуру, а нагревательное устройство может перегреться (Рис.11).

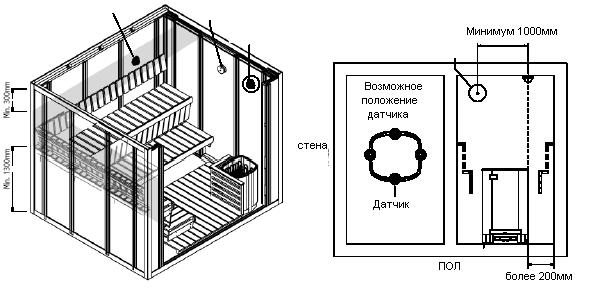

Расположение датчика при нагревательном устройстве, устанавливаемом на стене

Рис. 8

Рис.10   Вентиляционное отверстие   ДАТЧИК 2   Расположение датчика при нагревательном устройстве, устанавливаемом на полу

Рис.11   Расположение датчика при нагревательном устройстве, устанавливаемом на полу на расстоянии, превышающем 200мм от стены

Температурный датчик

Максимальное время сеанса

Максимальное время сеанса в сауне зависит от назначения сауны. Для домашнего использования – общее время сеанса в сауне ограничено 6 часами. Это время включает время предварительного запуска и время сеанса. Заводская настройка для пульта управления – 6 часов.

Для гостиниц и аналогичных мест продолжительность работы нагревательного устройства сауны ограничена 12 часами, включая время предварительного запуска и время сеанса.

Для общественных саун продолжительность работы нагревательного устройства сауны может быть как 18 часов, так и 24 часа. Примите к сведению, пожалуйста, что если сауна настроена на 24 часа, она включена постоянно, необходимо осуществлять круглосуточный контроль.

Максимальное время включения нагревательного устройства устанавливается переключателями на SCB1. При установке переключателей следует соблюдать правила и стандарты страны, в которой устанавливается пульт управления. В случае если переключатели не устанавливаются, время по умолчанию составляет 6 часов. Смотрите Таблицу 1.

Примечание: Если Вам необходимо изменить настройки встроенного пульта управления, необходимо снять дисплейную плату.

Таблица 1

Тип сауны	Домашняя сауна	Гостиницы, многоквартирные дома	Общественные сауны
Переключатель	1	2	3	4	5
Максимальное время	4ч	6ч	12ч	18ч	24ч
Максимальное время предварительного запуска	2ч – пар 3ч – сауна	4ч – пар 5ч – сауна	99ч	99ч	99ч

Дверной выключатель

Если пульт управления предназначен для целей, отличных от домашнего использования, дверь сауны должна быть оборудована блокировочным устройством. Блокировочное устройство не допускает проведение операций предварительного запуска при открытой двери, в то время как обратный отсчёт предварительного запуска активирован.

Дверной выключатель также предназначен для того, чтобы двери сауны не оставались открытыми долгое время при включенном нагревательном устройстве. Если нагревательное устройство включено, а дверь открыта более 15 минут, прозвучит сигнал и на дисплее будет отображена надпись «DOOR» («ДВЕРЬ») для того, чтобы оповестить пользователя. Нагревательное устройство отключается автоматически.

Вентилятор

Вентилятор может быть активирован, только если на пульте управления присутствуют параметры вентилятора.

Вентилятор кабины сауны должен иметь двигатель с регулировкой скорости. Максимальная мощность двигателя должна быть 100Вт, 230 вольт переменного тока.

Регулятор освещённости

Существует возможность использовать любую подходящую лампу в кабине сауны на Ваш выбор. Однако, при наличии регулятора освещенности на пульте управления, подходит только лампа накаливания.

Низкий уровень заряда батареи

Когда уровень заряда батареи внутри регулятора снижается, на дисплее отображается надпись «LbAt» каждые 5 секунд до полной ее разрядки или замены на новую. Только 9 вольтовая батарея PP3!

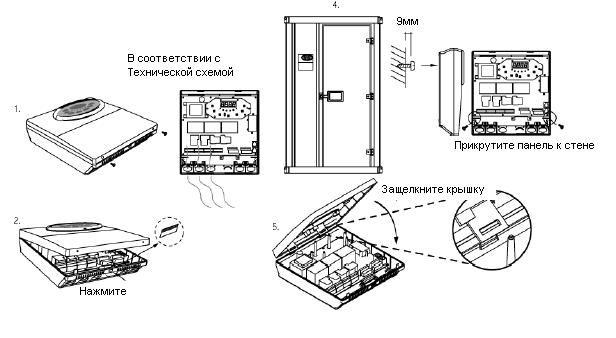

Установка встроенного пульта управления (см. рисунок)

Следуйте следующим инструкциям для подсоединения платы контроллера как показано на рисунке ниже.

1. Отвинтите два болта с крышки.

2. Снимите пластмассовую крышку пульта управления, нажав на передний фиксатор.

3. Вставьте соответствующие провода в каждый соответствующий вход. См. схему.

4. Просверлите отверстия в стене прикрепления пульта управления. Следует устанавливать пульт управления только в вертикальном положении. Соблюдайте указанные размеры.

5. Поставьте крышку на место после того, как провода соединены защелкнув передний фиксатор. Прикрутите два болта обратно в крышку.

Рис. 12

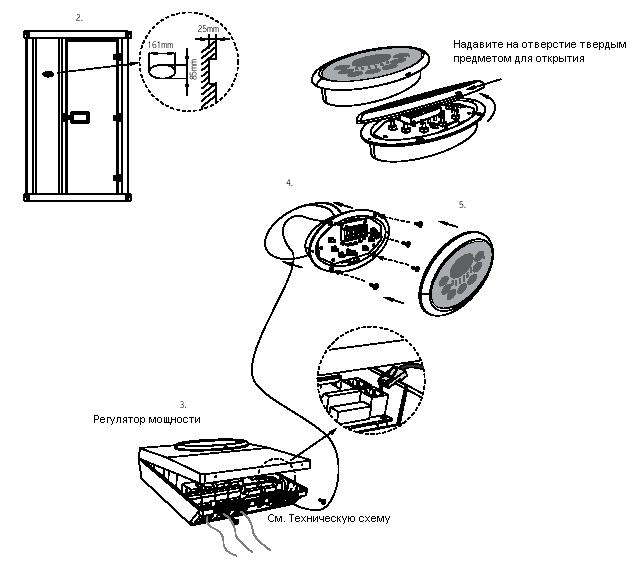

Установка отдельного пульта управления

1. Закрепите корпус отдельного пульта управления снаружи кабины сауны в любом предпочтительном безопасном месте при комнатной температуре.

2. Проделайте в стене отверстие в соответствии с указанными параметрами.

3. Подсоедините пульт управления к регулятору мощности с помощью кабеля RJ12.

4. Вставьте крышку в подготовленные отверстия.

5. Прикрутите пульт управления к стене.

6. Защелкните крышку регулятора.

Рис.13

Выявление неисправностей

При возникновении неисправностей нагревательное устройство отключается, звучит предупреждающий звуковой сигнал, код неисправности отображается на дисплее. Коды неисправностей указаны в Таблице 2. Примите к сведению, пожалуйста, что только квалифицированный электрик или специалисты по техническому обслуживанию и ремонту имеют право осуществлять работы по обслуживанию и ремонту!

Возможные неисправности:

Таблица 2

Код	Проблема	Решение
Е1	Температурный датчик 1 не подсоединен.	Проверьте проводное соединение между датчиком и пультом управления. Если провода целы и правильно подсоединены, следует проверить датчик. Свяжитесь с продавцом при невозможности выявить неисправность.
Е2	В цепи Температурного датчика 1 короткое замыкание
Е3	Температурный предохранитель неисправен	Проверьте проводное соединение между датчиком и пультом управления, возможно он перегрелся. Следует определить причину этого до следующего использования сауны. Требуется новый датчик. Свяжитесь с продавцом при невозможности выявить неисправность.
Е4	Температурный датчик 2 не подсоединен.	Проверьте проводное соединение между датчиком и пультом управления. Если провода целы и правильно подсоединены, следует проверить датчик. Нагревательное устройство может работать только с одним датчиком 1, однако 2 датчика необходимы для работы паровой установки. Если требуется новый датчик или при невозможности выявить неисправность – свяжитесь с продавцом.
Е5	В цепи Температурного датчика 2 короткое замыкание
Е6	Комбинированный датчик температуры / влажности неисправен
Е7	Отказ канала связи	Проверьте кабель RJ12 если используется отдельная модель Innova. Если в месте размещения кабеля находятся другие кабели – это может стать причиной проблем электромагнитной совместимости. При использовании встроенной модели следует снять панель пользовательского пульта управления. Очистите контакты от возможных загрязнений. Поставьте панель пользовательского пульта управления обратно и убедитесь, что шестиштыревые соединители правильно вставлены в разъем. Свяжитесь с продавцом при невозможности выявить неисправность.
Е8	Температура превышает максимальную температуру	При нормальных условиях такого не может произойти. Однако если такая проблема возникла, следует связаться с квалифицированным электриком или специалистами по техническому обслуживанию и ремонту до следующего использования сауны.

Другими возможными проблемами могут стать:
