Наибольшее распространение получили цифровые системы передачи, в которых применяется равномерная дискретизация аналогового сигнала (отсчеты этого сигнала производятся через одинаковые интервалы времени). При равномерной дискретизации используются: интервал дискретизации ∆t (интервал времени между двумя соседними отсчетами дискретного сигнала) и частота дискретизации Fд (величина, обратная интервалу дискретизации). В основу принципа формирования ИКМ сигналов используется теорема Котельникова (Шеннона): любой аналоговый (непрерывный), сигнал может быть дискретизирован, и восстановлен на противоположном конце, если частота дискретизации будет в два раза превышать верхнюю частоту этого сигнала.

Fд>2Fmax

Канал тональной частоты (основной канал аналогового телефонного канала) должен занимать полосу 300…3400 Гц. Следовательно, частота дискретизации должна быть не менее: Fд=2х3400 =6800 Гц.

Согласно рекомендациям Международного консультативного комитета по телефонии и телеграфии (МККТТ) для сигнала, передаваемого по каналу тональной частоты, принята частота дискретизации Fд=8000 Гц. Такая частота облегчает реализацию фильтров аппаратуры ЦСП.

Дискретизированные импульсы соответствуют амплитуде мгновенных значений этого сигнала. Эти преобразования называются импульсно-амплитудной модуляцией. Мгновенные значения сигнала содержаться на огибающей АИМ сигнала. Между выборками передающими в каждом периоде один раз свободные временные позиции занимаются для передачи выборок других каналов. Таким образом, дискреты передаются один за другим циклически в виде временно уплотнённых АИМ сигналов.

Применение импульсно-кодовой модуляции обеспечивает высокую помехозащищённость передаваемой информации. В процессе ИКМ каждому дискретному значению сигнала присваивается определённое кодовое слово.

Импульсно-кодовая модуляция

При амплитудно-импульсной модуляции (АИМ) по закону модулирующего сигнала изменяется амплитуда импульсов, а длительность и частота следования остаются постоянными. Преобразование сигналов из аналоговой в цифровую форму существенно увеличивает их помехозащищённость при передаче, так как приёмник должен регистрировать два состояния, передаваемого сигнала или его наличие (приём единицы) или его отсутствие (приём нуля).

Квантование

Любая техника обработки сообщений и систем передачи имеет конечную разрешающую способность, поэтому нет никакой необходимости передавать всё бесконечное множество амплитудных значений непрерывных сигналов, его можно ограничить конечным множеством. Эти разрешённые для передачи амплитудные значения сигналов называются уровнями квантования, выбор их количества определяет качество передачи электрических сигналов.

Полученный при дискретизации АИМ сигнал подвергается квантованию по уровню. Разность между двумя соседними разрешенными для передачи уровнями называются шагом квантования-∆.

Разность между истинным значением отсчёта сигнала и его квантованным значением называется ошибкой или шумом квантования.

Для уменьшения шумов кантования в настоящее время применяют два способа. Первый способ состоит в том, что сигнал в системе передачи подвергается компандированию. Компандированием называется процесс, состоящий из двух взаимообратных преобразований. Вначале равномерным квантованием дискретный сигнал подвергается компрессии, т. е. неравномерному усилению, при котором дискретный сигнал становится больше при слабых сигналах и меньше при больших. На приемной стороне при восстановлении сигнала производится обратное преобразование - экспандирование, и сигнал приводится к исходному виду.

В системах ИКМ-ВРК вместо плавной амплитудной характеристики, которую имеют аналоговые компандеры, применяются сегментные характеристики. Они представляют собой кусочно-ломанную аппроксимацию плавных характеристик, при которой изменение крутизны происходит дискретными ступенями. Наибольшее распространение получила сегментная характеристика компандирования типа А-87,6/13,где аппроксимация логарифмической характеристики производится по так называемому А - закону.

Эффективность рассмотренной характеристики можно определить визуально, если обратить внимание на то, что 112 уровней из 128 используются для квантования сигналов, амплитуда которых не превышает половины максимальной, а 64 уровня - для квантования сигналов, амплитуда которых не превышает 6,2% максимальной.

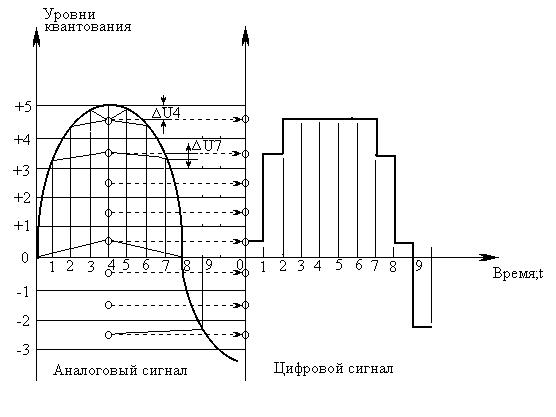

Рисунок 1.1- Квантование аналогового сигнала

Кодирование

Квантование и кодирование представляют собой единый непрерывный процесс. При нелинейном кодирование для обеспечения помехозащищённости требуется 128 положительных и 128 отрицательных уровней, а кодовая группа 8-и разрядная.

Кодирование осуществляется в симметричном коде, при котором шкала кодирования имеет от 0 до 128 положительных уровней и столько же отрицательных. Первый разряд восьмиразрядной кодовой комбинации определяет полярность амплитуды кодируемого сигнала; 2,3,4 разряды определяют вершину сегмента, в области которого расположен сигнал; 5,6,7,8 разряды определяют уровни в сегменте.

Положительный сигнал в первом разряде имеет знак 1, а отрицательный 0. На рисунке показан пример кодирования сигналов имеющихся уровни 95 и 117.

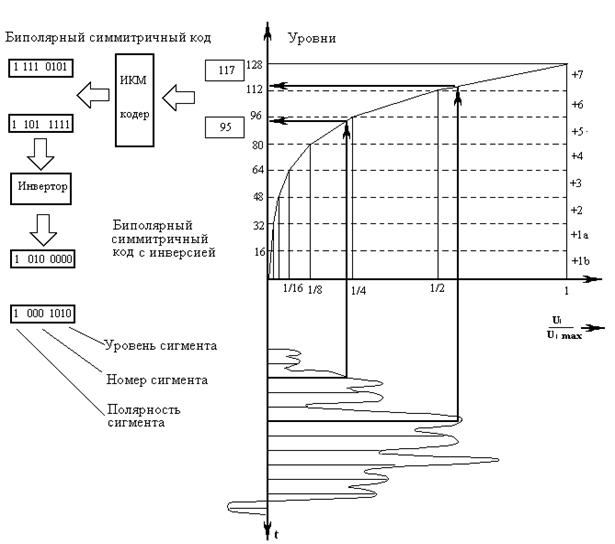

Рисунок 1.2 - Компрессия и кодирование

2 Лекция. Структура цикла со скоростью 2 Мбит/сек

Содержание лекции:

- общие понятия о структурах цикла со скоростью 2 Мбит/сек;

- структура сверхцикла.

Цели лекции:

- изучить структуру цикла со скоростью 2 Мбит/сек;

- изучить и освоить методы построения структуру цикла.

Согласно теореме дискретизации для сигналов передающих информацию речи частота дискретизации составляет 8 кГц, а период 125 мсек. Для передачи 30 канальной группы имеется 32 канальных интервала.

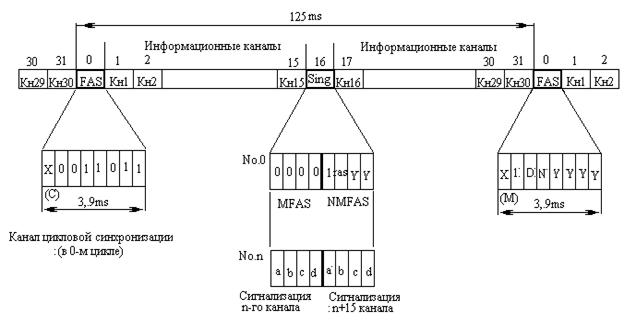

Рисунок 2.1- Циклы сигнальных каналов (сверхцикловой цикл)

Для обеспечения синхронной работы передающей и приёмной станций вводится специальная группа FAS, которая передаётся в 0 канальном интервале и состоит из семи разрядов вида 0011011.

Первый бит этого канального интервала несёт в себе информацию признаков САС-4международного стандарта. Система ИКМ-30 также передаёт информацию об аварийном состояний на противоположную станцию в виде сигнала NFAS, этот бит передаётся на втором разряде ОКИ чётного цикла, в нечётных циклах ОКИ передаётся цикловая синхрокомбинация.

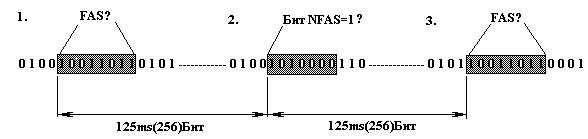

Рисунок 2.2- Процесс синхронизации

Сигнальные каналы

Для передачи сигналов управления и взаимодействия (СУВ) в системе ИКМ-30 введено понятие сверх цикла, в которое входят 16 циклов (имеющих обозначение CAS).

В каждом цикле передаются сигналы СУВ двух телефонных каналов. Для контроля сверхцикла вводится синхросигнал сверхцикла вида 0000 (MFAS, MNFAS). Длительность сверхцикла равна 16х125мксек=2мс.

Для передачи информации о потере сверхциклового сигнала, о состоянии повреждения в сигнальных каналах передаются на шестом разряде 16КИ 0 цикла (MNFAS).

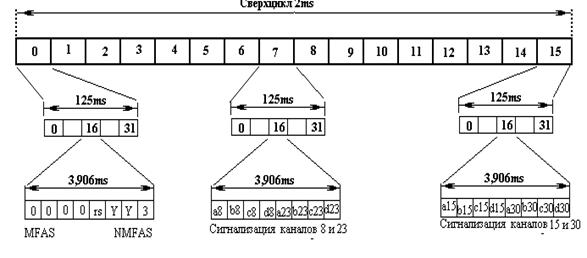

Рисунок 2.3 - Сигнализация (в сверхцикле), на примере: циклов 0,8 и 15

Структура сверхцикла

Структура сверхцикла состоит из 16 циклов, длительностью 2 миллисекунды и содержит 8 бит х 32 КИ х 16 циклов=4096Бит.

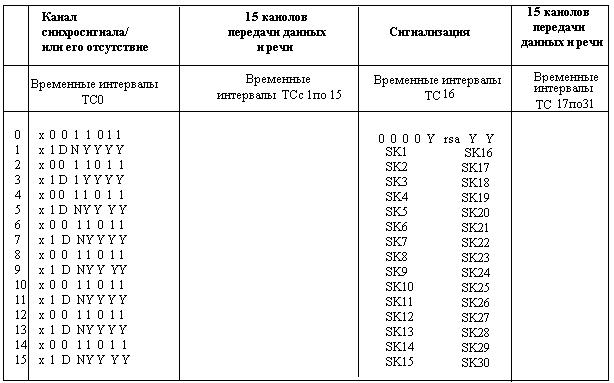

Таблица 2.1

3 Лекция. Принципы цифровой коммутации

Содержание лекции:

- основные термины и определения;

- принципы построения временной и пространственной коммутации.

Цели лекции:

- изучить основные термины и определения:

- изучить принцип построения временной коммутации.

Термины и определения

Коммутацией называется установление по заявке индивидуального соединения заданного ввода системы с заданным её выводом на время, необходимое для передачи информации между ними.

Под коммутацией сообщений понимают передачу записанных сообщений таким образом, чтобы минимизировать очередь и время занятия приборов, обслуживающих нагрузку. Если передача сообщений осуществляется частями одинаковой длины, то говорят о коммутации пакетов.

Цифровой коммутацией называется процесс, при котором соединения между вводом и выводом системы устанавливается с помощью операции над цифровым сигналом без преобразования его в аналоговый.

Принцип временной коммутации

Блок или модуль, осуществляющий функцию временной коммутации цифрового сигнала называется временной ступенью коммутации или Т - ступенью (от time- время).

Изменение порядка следования одного канального интервала исходящей ИКМ линии по сравнению с входящей означает передачу речевой информации от одного абонента к другому. В этом заключается принцип временной коммутации (иногда говорят о перестановке канальных интервалов или перемещении информации временной коммутации (иногда говорят о перестановке канальных интервалов или перемещении информации из канала в канал).

Рисунок 3.1- Иллюстрация принципа временной Рисунок 3.2- Векторное

коммутации. представление временной

коммутации.

Использование векторного представления цифровой коммутации в координатах S(пространство) –Т(время) представляет

ψ(s, т)= ψ(т) + ψ(s).

Для временной коммутации ψ(s)=0. Операция ψ(т) является просто операцией задержки определенного кодового слова на заданное время.

Недостатком модуля временной коммутации является то, что он способен коммутировать каналы только одной цифровой линии. Поэтому для коммутации N ИКМ линий необходимо N модулей. А для организации соединения между собой разных ИКМ линий последовательно с ним необходимо включение дополнительного оборудования – блоков пространственной или пространственно-временной коммутации.
