- изучить принципы построения стыков цифровых АТС с ЦСП;

- изучить принцип построения схемы согласующего устроиства.

При соединении цифровой АТС с другой цифровой АТС, или при установлении между цифровой АТС и подключаемой аналоговой АТС цифровой системы передачи, на первой организуется цифровой стык. В этом случае реализуется одно из самых важных преимуществ ЦСК, которое состоит в создании единого цифрового представления информации в тракте "передача - коммутация".

Так, представление речевого сигнала в виде ИК сигнала (скорость 64 Кбит/с, 8бит в кодовом слове) аналогично как для цифровых коммутационных систем, так и для аппаратуры ЦСП. Казалось бы, никаких проблем в отношении стыковки ЦСП и цифровых коммутационных систем быть не должно. Однако в действительности положение обстоит несколько иначе. Во - первых, в телефонной сети могут использоваться (и реально используются) ЦСП, не входящие в иерархию систем передачи МККТТ (например, ИКМ - 15, специальные ЦСП АЛ). Во - вторых, в силу особенностей построения цифровых КП структура циклов внутри них отличается от структуры циклов ЦСП. МККТТ определил, что не будут выдвинуты никакие требования относительно структуры циклов ИКМ трактов внутри ЦСК. Разработчики цифровых АТС имеют возможность осуществлять по своему усмотрению временное уплотнение ИКМ потоков (вторичное мультиплексирование) в АТС, изменять длину кодового слова. В - третьих, кодирование слов в линии ИКМ и внутри АТС различается.

К цифровому стыку ЦСП и цифровой АТС предъявляются две группы требований: электрические и логические.

Необходимость согласования структур циклов означает, что на входе ЦСП должны быть сформированы циклы, соответствующие требованиям данной ЦСП. Такое согласование осуществляется обычно при вторичном демультиплексировании внутри АТС.

Логическое согласование включает преобразование линейного сигнала кода НDВ3 в двоичный код и наоборот, синхронизацию входных сигналов в соответствии с тактовыми сигналами станции.

Структура циклов ИКМ - 30 и циклов внутри ЭАТС 200 одинаковы, поэтому необходимость их согласования отпадает. Кроме того, на блок ЕТ возложена большая обязанность контроля качества передачи сигналов по ИКМ линии.

Содержимое временных канальных интервалов Т1,…, Т15…, Т17…, Т31, а также канала сигнализации Т16 проходит через блок ЕТ без изменений (не считая перекодировки) в обоих направлениях.



К модулям ЦСП

АТС

Синхронизация

Рисунок 10.1- Структура блока ЕТ

Преобразованию подвергаются биты канального интервала Т0. ЭВМ техобслуживания ОМС управляя блоком ЕТ по канальному интервалу Т0 может осуществлять следующее:

- установку блока ЕТ в состоянии нормальной работы;

- переключение блока ЕТ в режим диагностики;

- передачу сигнала аварии в коммутационную систему ЭАТС 200 на дальний конец ЦСП.

Блок ЕТ состоит из двух плат: блока цикловой синхронизации (FREAL) и регенератора (согласующего регенератора IR или станционного регенератора TR) (рисунок 10.3).

Стык с аналоговыми соединительными линиями и системами передачи

Довольно часто на начальных этапах внедрения цифровой телефонной сети для связи аналоговой и цифровой АТС используются существующие или вновь создаваемые аналоговые физические соединительные линии (СЛ). В этом случае для каждой системы сигнализации аналоговых соединительных линий организуется отдельный стык. На рисунке 4.14 показаны принципы согласования цифровой ЭАТС 200 с городскими станциями типа АТС - 47, АТС - 54, АТСК и АТСК - У по двухпроводным физическим соединительным линиям с сигнализацией постоянным током.

Согласующее устройство условно можно разделить на две части: канальную и сигнально-синхронизационную. Схемы размещенные в каналах согласующего устройства, преобразуют сигнальные посылки постоянного тока физических соединительных линии в сигналы, подаваемые в блок управления. Канальная часть не производит никакой логической обработки сигналов, поступающих из линий.

Блок управления стробирует сигнальную информацию каждой соединительной линии через 2 мс. Осуществив отчет, он обрабатывает его и посылает соответствующие кодовые посылки (согласно кодам 16-канального интервала ИКМ 30) в сопрягающий блок, который осуществляет согласование блока управления с ИКМ аппаратурой по принципу противонаправленного стыка.

Все необходимые для работы согласующие устройства, синхронизирующие сигналы вырабатывает блок тактового синхронизма.

Сопряжение аналоговых и цифровых систем передачи и коммутации может быть обеспечено с помощью специальной аппаратуры трех видов:

- кодер групповых сигналов с частотным разделением;

- трансмультиплексоров;

- модемов.

Кодеры групповых сигналов с частотным разделением предназначены для преобразования аналоговых групповых сигналов в цифровую форму с целью передачи их по цифровым трактам. Они применяются при организации связи между аналоговыми зонами сети связи с помощью цифровых систем передачи.

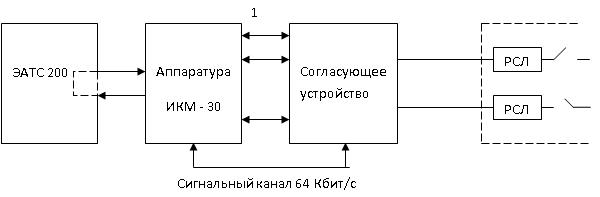

Рисунок 10.2- Схема связи ЭАТС 200 с электромеханическим АТС (РСЛ - реле СЛ)

Если требуется соединение цифровых зон связи с помощью аналоговых систем передачи, могут быть использованы либо трансмультиплексоры, предназначенные для поканального преобразования групповых сигналов ЦСП в аналоговые сигналы и обратно, либо модемы, функцией которых является преобразование цифровых потоков к виду, необходимому для их передачи в линейных трактах аналоговых систем передачи.

Трансмультиплексоры позволяют более эффективно использовать пропускную способность аналоговых трактов при передаче в них сигналов отдельных каналов. Однако с помощью модемов можно передавать цифровые сигналы с более высокой скоростью. Кроме того, модемы отличаются от трансмультиплексоров более низкой стоимостью.

Выбор того или иного типа устройства производится с учетом конкретных условий организации связи и экономических показателей.

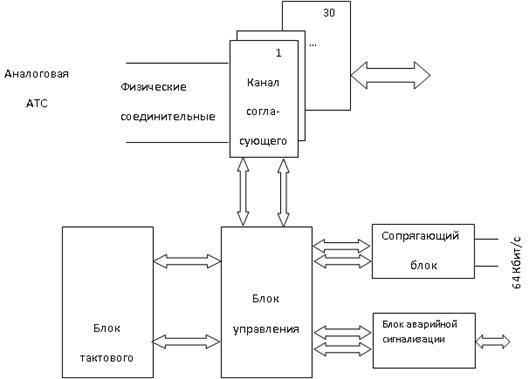

Рисунок 10.3- Схема согласующего устройства

11 Лекция. Основные особенности и технические характеристики цифровых станции АТСЭ S-12

Содержание лекции:

- технические характеристики цифровых станции;

- основные особенности цифровых станции.

Цели лекции:

- изучить основные, функциональные элементы цифровых АТС;

- изучить принцип построения функциональных и структурных схем цифровых АТС.

Система S-12 разработана фирмой АЛКАТЕЛЬ при участии фирм Бель-гии Германии Италии США в 1982 году и получила массовое внедрение на телефонных сетях России в середине 90-х годов. Система коммутации является универсальной и может использоваться в качестве городских АТС емкостью от 512 до более чем 100 тыс. абонентских линий в качестве междугородной и международной станции емкостью до 60 тыс. соединительных линий и каналов, а также в качестве сельских АТС. Система в состоянии обработать 750 тыс. вызовов в час при объеме нагрузки до 25 тыс. Эрланг, в последней модификации до 2 млн. вызовов в час.

Основными особенностями системы являются глубокая децентрализация управления и использование унифицированного двухстороннего комму­тационного элемента

Децентрализованное управление системой осуществляется из модулей оконечных устройств. При таком способе управления адресная информация от абонентского аппарата принимается и анализируется в абонентском моду-лe или в многочастотном приемопередатчике. На основе этой информации вырабатываются сигналы управления цифровым коммутационным полем (ЦКП) элементы которого пpоизвoдят установление соединения. Такая сис­тема управления, при которой каждый элемент ЦКП устанавливает соедине­ние независимо лруг oт другого, обладает высокой надежностью, так как вы­ход из строя любого из элементов не приводит к аварии всей системы.

Цифровое коммутационное поле строится на основе двухстороннего единого коммутационного элемента (КЭ) в каждый из которых включается 32 тракта передачи и 32 тракта приема одной линии ИКМ. Наличие двухсто­роннего элемента позволяет устанавливать соединение через различное число ступеней искания, что способствуeт увеличению пропускной способности ЦКП. Кроме того, наличие единого КЭ для построения ЦКП позволяет четко наращивать емкость и пропускную способность ЦКП без существенного изменения программы работы системы.

Передача аналоговых и цифровых сообщений производится не по отдельным трактам, а по единому ЦКП что позволило уменьшить общий объем оборудования.

Состав оборудования УВК УВК S – 12

Цифровая телефонная станция включает в себя ряд терминальных модулей, соединенных с цифровой коммутационной системой (DSN – Digital Switching Network). Функции управления системой распределены по управляющим устройствам (CE – Control Element) этих модулей.

Телефонные функции сосредоточены в специальных модулях, которые содержат аппаратную и программную части. Например, Модуль Аналоговых Абонентов (ASM), Модуль Цифровых Каналов (DTM) и т. д.

Все модули имеют одинаковую структуру, они состоят из двух частей: Терминала и Управляющего Устройства терминала (TCE – Terminal Control Element).

Терминал содержит специальные терминальные схемы для выполнения различных задач, например, обслуживание аналоговых линий или цифровых каналов.

Аппаратная часть TCE всех модулей идентична.

TCE обеспечивают управление логическими цепями и памятью терминалов; они имеют стандартные интерфейсы для связи с DSN и терминалом. Сердцем TCE является микропроцессор.

Дополнительные возможности и мощности управления обеспечивают Дополнительные Управляющие Устройства (ACE – Auxiliary Control Element), аппаратная часть аналогична аппаратной части TCE, но не связаны с терминалом. Они выполняют только программные задачи.

Интерфейс между модулем и DSN использует две двух направленные 32-х канальные ИКМ линии. DSN используется не только для передачи пути между ними. Это позволяет обойтись без системы шин между СЕ, то есть дает возможность плавного расширения емкости АТС.

Управляющие устройства (СЕ)
